RH3845MK

量产

具有可调工作频率的辐射硬化高压同步电流模式降压控制器

数据手册 (Rev. D) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 循通过LTC认证的MIL-PRF-38535 V级流程的要求
  • 高压运行：最高60V
    • 对于高于30V的应用，建议审核“辐射报告”部分提供的单粒子报告。
  • 输出电压高达36V
  • 可同步至最高600kHz
  • 可调恒定频率：- 100kHz至500kHz
  • 关断电流：100μA
  • 可以驱动大功率MOSFET
  • 短路保护和软启动
  • 辐射性能

    辐射性能

    • 根据TM1019.8、MIL-STD-883，符合总电离辐射剂量(TID)抗扰度要求：
      • 200kRad (Si)，符合条件A要求(50Rads(Si)/s)
      • 100kRad (Si)，符合条件D要求(10mRads(Si)/s)
      • ELDRS通过100kRad(Si)标准
    • 位移损伤缺陷(DDD)高达1E12中子/cm2
    • 温度100°C时，单粒子瞬态(SET)、单粒子翻转(SEU)和单粒子锁定(SEL)测试的线性能量传递(LET)高达117.6 MeV.cm2/mg

RH3845是一款高压同步电流模式控制器，适用于中高功率、高效率电源。它提供7.5V至60V宽输入范围。通过外部VCC电源，输入电压可降至4V并在启动后持续工作。板载稳压器通过直接从VIN提供IC电源，以简化偏置要求。

其他特性包括可同步至噪声敏感型应用的外部时钟的可调固定工作频率、可以驱动大型N通道MOSFET的栅极驱动器、精密欠压锁定、低关断电流、短路保护、可编程软启动和过温保护。

请注意，LT3845中可用的突发工作模式(Burst Mode®)在RH3845版本中不可用。

RH3845MW-1在不允许反向电感电流的跳脉冲模式下工作。通过跳过周期，可在轻载下实现调节。在跳脉冲模式下工作可以产生较高的轻载效率，但输出电压纹波也较高。

RH3845MW-2在允许反向电感电流的强制连续模式下工作。这种工作模式在所有负载范围内保持恒定频率，使其适合噪声敏感应用。然而，强制连续模式在轻载下的效率较低。

第三方供应商供货情况

我们与第三方供应商合作，第三方会对内部带有RH Dice的封装产品进行组装和测试。
产品型号 描述
MSK5055RH 高压开关控制器（仅针对RH3845A IC）
MSK5063RH 10A、60V DC/DC降压稳压器模块（外部电感器）

应用

  • 中间母线电源
  • 航空电子和控制系统
  • 分布式功率转换器
RH3845MK
具有可调工作频率的辐射硬化高压同步电流模式降压控制器

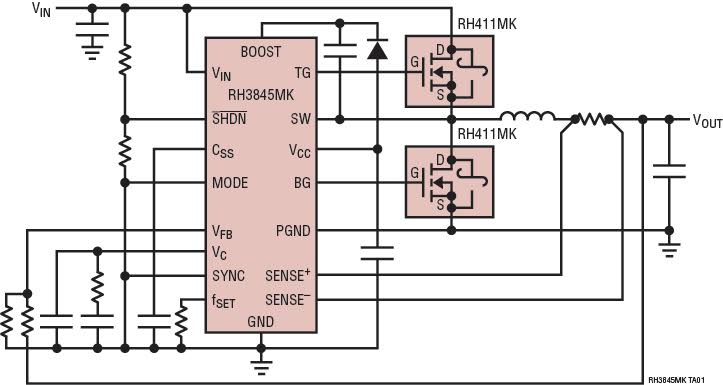

RH3845 Typ image
