MAXM17761

过期

具有集成电感的4.5V至76V、1A高效DC-DC降压型电源模块

高度集成的DC-DC电源模块可简化设计并缩小解决方案尺寸

数据手册 (Rev. 2) 产品选型表
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • Reduces Design Complexity, Manufacturing Risks, and Time-to-Market
    • Synchronous Step-Down DC-DC Converter With Integrated FETs
    • Integrated Inductor
    • Integrated Compensation Components
  • Saves Board Space in Space-Constrained Applications
    • Complete Integrated Step-Down Power Supply in a Single Package
    • Small Profile 6.5mm x 10mm x 2.92mm SiP Package
    • Simplified PCB Design with Minimal External BOM Components
  • Offers Flexibility for Power-Design Optimization
    • Wide Input Voltage Range from 4.5V to 76V
    • Output-Voltage Adjustable Range from 0.8V to 5V
    • Adjustable Frequency with External Synchronization (180kHz to 537kHz)
    • Soft-Start Programmable
    • Optional Programmable EN/UVLO
  • Operates Reliably in Adverse Industrial Environments
    • Integrated Thermal Fault Protection
    • Robust Overcurrent Protection
    • Active-Low RESET Output Voltage Monitoring
    • High Industrial -40°C to +125°C Ambient Operating Temperature Range/-40°C to +150°C Junction Temperature Range
  • Complies with CISPR22(EN55022) Class B Conducted and Radiated Emissions
MAXM17761
具有集成电感的4.5V至76V、1A高效DC-DC降压型电源模块

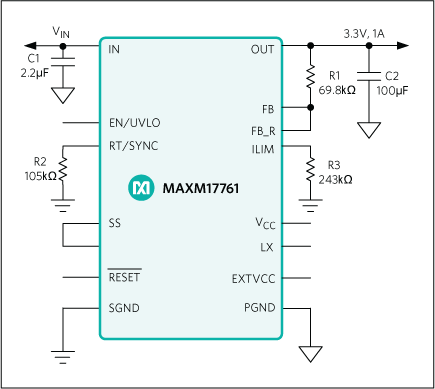

MAXM17761: Typical Application Circuit
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

EE-Sim Power®工具 1

EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计，包括原理图、BOM（采用市售部件）、时域和频域仿真。您可以下载自定义原理图，在独立EE-Sim OASIS仿真器中进一步分析，其中采用SIMPLIS和SIMetrix SPICE引擎。

立即开始EE-Sim

SIMPLIS Models 1

评估套件

MAXM17761EVKIT

MAXM17761 5V输出电压应用的评估套件

立即购买 更多内容

特性和优点

  • 集成屏蔽电感的高度集成解决方案
  • 宽输入范围：10V至76V
  • 高达1A输出电流
  • 效率高达91%（0.2A时VIN = 12V，VOUT = 5V）
  • 537kHz开关频率
  • 使能/UVLO输入，可通过电阻编程UVLO阈值
  • 可调软启动时间
  • 开漏低电平有效RESET输出
  • 支持外部频率同步
  • 过流和过温保护
  • 薄型表贴元件
  • 经过验证的PCB布局
  • 装配完成且经过测试
  • 符合CISPR-22 B类标准

产品详情

MAXM17761 5V输出评估套件（EV套件）设计可靠，用于评估MAXM17761高压、高效、同步降压型DC-DC转换器。该评估套件在负载电流高达1A时预设为5V输出，并具有537kHz开关频率以实现理想的效率和元件尺寸。该评估套件具有可调输入欠压闭锁、可调软启动、开漏低电平有效RESET信号和外部频率同步功能。MAXM17761模块数据手册提供器件的完整描述，在使用评估套件之前应同时参阅该手册与本数据手册。如需了解MAXM17761模块的完整特性、优势和参数，请参考MAXM17761数据手册。



应用

  • 基站负载点稳压器
  • 配电稳压器
  • FPGA和DSP负载点稳压器
  • HVAC与楼宇控制
  • 工业电源
MAXM17761EVKIT
MAXM17761 5V输出电压应用的评估套件
