MAXM17225

支持真正关断的0.4V至5.5V输入、300nA IQ、nanoPower微型升压模块

更多 showmore-icon

具有业界超低IQ的NanoPower升压模块可延长常开设备的电池使用时间

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 延长电池寿命
    • 300nA超低静态电流
    • 关断电流:0.5nA
    • 峰值效率:95%
    • 真正关断
      • 输出与输入断开
      • 来自VIN、VOUT的零正向/反向电流
  • 易于使用——应对常见操作
    • VIN:5.5V,低至0.4V
    • 最小启动电压:0.88V
    • 单电阻可调VOUT:1.8V至5V
    • VOUT选择分辨率:100mV阶跃
    • 峰值电感限流值:1A
  • 可靠的性能特性包括
    • 内部限流值
    • 集成软启动
    • PFM控制方案,用于在轻载条件下实现更高效率
  • 尺寸更小,可靠性更高
    • 2.1mm x 2.6mm 10引脚eMGA封装
    • 工作温度范围: −40°C至+125°C
更多细节
show more Icon

MAXM17225是一款nanoPower、超低IQ (300nA)升压模块,采用微型eMGA封装。该IC保证以低至0.88V电压的启动,启动后,输入电压VIN可以降低至0.4V,因此非常适合随时间放电的电池供电设备。它具有超低的300nA静态电流,能够延长电池寿命,从而延长产品的使用寿命。该IC采用0.4V至5.5V输入电压,可以升压至1.8V至5V可编程输出电压。输出电压通过一个外部电阻(RSEL)设定。该产品的能效最高可达95%。该模块适合多种应用,例如采用电池供电的设备、便携式电子器件,这些器件空间有限,需要进行升压转换,同时保持高效率。真正关断功能断开输入与输出之间的连接,从而延长电池寿命。该IC集成1µH电感,旨在优化运行、实现稳定性和高效率。确保进行升压VOUT调节,在驱动重负载时,输入和输出电压之间相差250mV。与传统的电阻反馈分压器串相比,采用单个外部可选电阻(RSEL)来设置VOUT可以减少静态电流消耗。MAXM17225具有固定的300ns最大开关导通时间,峰值电感限流值为1A。该IC根据负载电流,自动在ULPM、LPM和HP工作模式之间切换,能够实现更好的系统瞬态响应性能和效率。这些强大功能都集成在10引脚微型eMGA封装中,为终端设计人员提供了一款高效的产品设计工具。

应用

  • Bluetooth® LE器件
  • 健康监测和健身设备
  • 便携式销售点(POS)终端设备
  • 单节或双节碱性电池产品
  • 超级电容为RTC/报警器提供备用电源
  • 超低功耗IoT模块
  • USB On-The-Go适配器模块,USB充电
  • 可穿戴设备

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAXM17225AMB+
  • HTML
  • HTML
MAXM17225AMB+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 2

reference details image

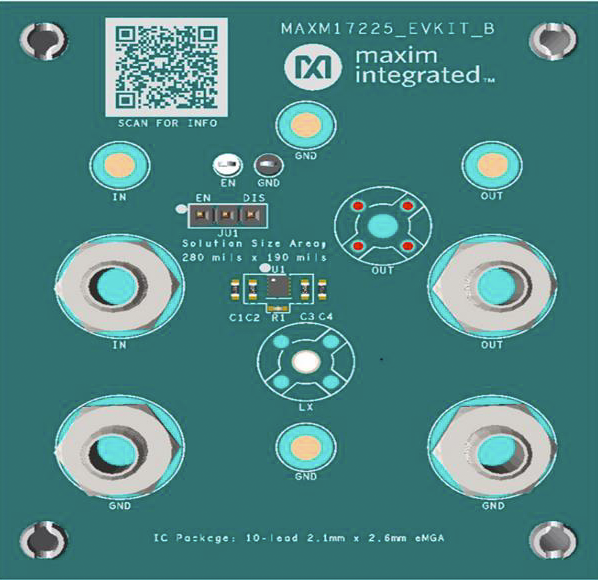

MAXM17225EVK-EMGA

MAXM17225评估套件

zoom

MAXM17225EVK-EMGA

MAXM17225评估套件

MAXM17225评估套件

特性和优点

  • 评估套件板用于评估MAXM17225AMB+T
    • 仅提供10引脚、2.1mm x 2.6mm封装。
  • 0.4V至5.5V输入电压,VIN MIN启动电压:0.88V。
  • 1.8V至5V电阻可选输出电压。
  • 峰值电感限流值:1A。
  • 经过验证的双层1-oz铜基PCB布局。
  • 展示紧凑的解决方案尺寸。
  • 装配完善且经过测试

产品详情

MAXM17225是一款nanoPower、300nA静态电流同步升压DC-DC转换器模块,采用eMGA封装。本数据手册提供使用MAXM17225评估套件的详细步骤,并展示测试升压模块功能的电路连接。

该评估套件的电路中集成了升压模块MAXM17225AMB+T。该产品符合RoHS标准。

应用

  • Bluetooth®LE设备
  • 健康监测和健身设备
  • 便携式销售点(POS)终端设备
  • 单节或双节碱性电池产品
  • 超级电容为RTC/报警器提供备用电源
  • 超低功耗IoT模块
  • USB On-The-Go适配器模块,USB充电
  • 可穿戴设备

MAXESSENTIAL02EP

MAXM38643 / MAX38640 / MAX77839 / MAXM17225 / MAX17227A / MAX38889 / MAX38902C / MAX38913 / MAX77827的基本模拟高效电源工具包

zoom

MAXESSENTIAL02EP

MAXM38643 / MAX38640 / MAX77839 / MAXM17225 / MAX17227A / MAX38889 / MAX38902C / MAX38913 / MAX77827的基本模拟高效电源工具包

MAXM38643 / MAX38640 / MAX77839 / MAXM17225 / MAX17227A / MAX38889 / MAX38902C / MAX38913 / MAX77827的基本模拟高效电源工具包

特性和优点

  • 能够即刻测试九个不同的电源解决方案
  • 包含nanoPower降压和升压转换器和模块、降压/升压转换器、LDO和连续超级电容备用电源控制器
  • 电路板设计支持采用0.100”(2.54mm)接头引脚,以便安装在试验板上
  • 通孔可以作为测试点,用于连接至基准设备

产品详情

MAXESSENTIAL02EP基本模拟高效电源工具套件提供现成可用的板载产品,支持即刻测试和原型制作。基本模拟高效电源工具套件包含降压、升压、降压-升压、LDO和Continua™等类别的产品。此外还提供nanoPower开关转换器和模块选项。
