MAX8744
高效率、四路输出、主电源控制器，用于笔记本电脑
产品详情
- 固定频率、电流控制模式控制
- 40/60交错式工作
- 内部BST开关
- 内部5V/100mA线性稳压器
- 辅助线性稳压驱动器(提供12V或低至1V，可调)
- Dual Mode™反馈—3.3V/5V固定输出或可调输出
- 200kHz/300kHz/500kHz开关频率
- 欠压和热故障保护
- 过压保护(仅MAX8744)
- 输入范围：6V至26V
- 2V ±0.75%基准电压输出
- 独立的使能输入和电源就绪输出
- 软启动和软关断(电压线性上升/下降)
- 关断电流：8µA (典型值)

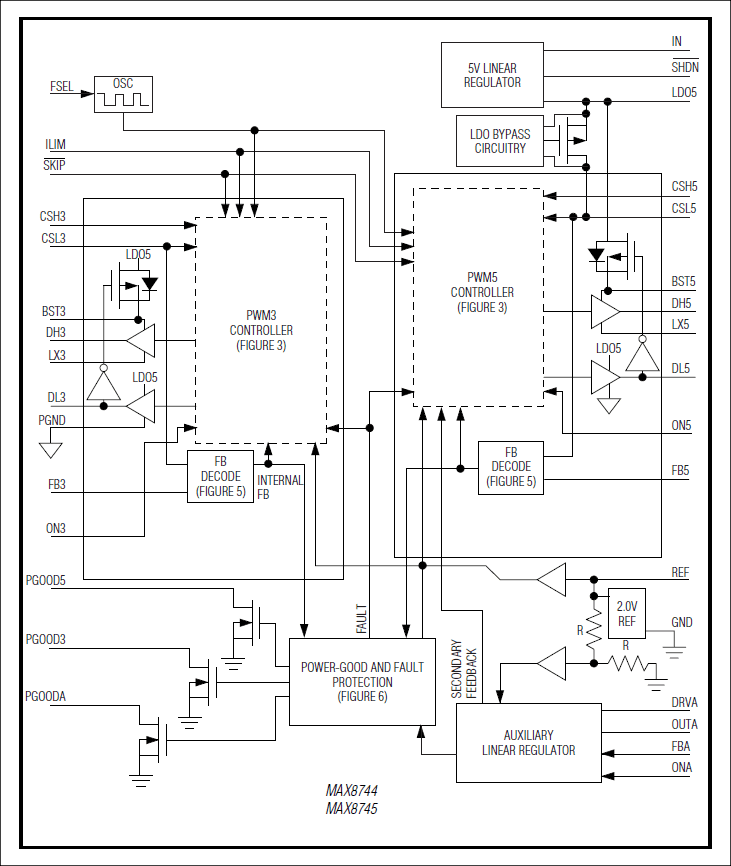

MAX8744/MAX8745双路、降压型、同步整流开关电源(SMPS)控制器非常适合电池供电系统，能够产生5V/3.3V主电源。从最低输入电压至26V最高输入电压范围内，保持固定工作频率和交错式工作，使输入纹波电流最小。经过优化的40/60交错工作方式能够在输入电压低至8.3V时不发生占空比重叠；而180°异相工作方式在输入电压降至10V时，即可发生占空比重叠。
输出电流检测提供峰值限流保护，可以使用精密的检流电阻或利用电感的DCR进行无损耗电流检测。低噪声模式能够在轻载下保持较高效率，并使开关频率在音频范围以外。
内部5V/100mA线性稳压器为MAX8744/MAX8745和栅极驱动器以及外部常开负载供电。当PWM调节器工作时，自举开关可自动旁路内部线性稳压器，可提供最大200mA的电流。一路附加的线性稳压驱动器配合外部pnp晶体管和次级绕组能够提供12V电源，也可以直接从主电源产生低至1V的低压输出。
独立的使能控制和电源就绪信号允许灵活的上电顺序控制。电压软启动逐步提高输出电压，以降低浪涌电流；而软关断则逐步降低输出电压，防止出现瞬间的负电压。MAX8744/MAX8745包括输出欠压检测和热故障保护，MAX8744还提供过压保护功能。
MAX8744/MAX8745采用32引脚5mm x 5mm薄型QFN封装。在需要不间断供电的应用中，底部裸焊盘有助于改善散热。
应用
- 2节至4节Li+电池供电设备
- 主电源
- 笔记本电脑和亚笔记本电脑
- PDA与移动通信
