概览

优势和特点

  • 效率高达97%
  • 4.2V至30V输入电压范围
  • 2.5V至5.5V双可调电压输出
  • 可选的3.3V和5V固定输出或可调输出(Dual Mode™)
  • 12V线性稳压器
  • 可调的次级线圈反馈(MAX1901/MAX1904)
  • 5V/50mA线性稳压输出
  • 精确的2.5V参考电压输出
  • 上电顺序可编程
  • 电源就绪(/RESET)输出
  • 输出过压保护(MAX1901/MAX1902)
  • 输出欠压保护(MAX1901/MAX1902)
  • 333kHz/500kHz低噪声、固定频率工作
  • 98%占空比提供低压差
  • 2.5mW典型静态功耗(12V输入,SMPS都工作)
  • 4µA典型关断电流
  • 产品详情

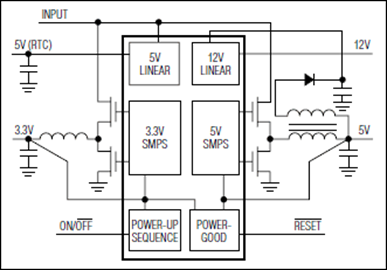

    MAX1901/MAX1902/MAX1904是buck结构、降压型、开关模式、电源控制器,可为电池供电系统提供逻辑电路供电电压。这些高性能的双/三路输出器件具有板上顺序上电控制、带延时的电源就绪指示、数字软启动、次级线圈控制、低压差电路、内部频率补偿网络和自动自举等功能。

    利用同步整流和Maxim专有的Idle Mode™控制技术,可提供高达97%的效率。器件在1000:1负载电流范围内效率高于80%,在系统挂起或待机模式下可有效延长电池的寿命。优异的动态响应能够在5个时钟周期内校准输出负载瞬变。1A大电流板上栅级驱动器保证外部N沟道MOSFET的高速切换。

    这些器件采用逻辑控制、可同步、固定频率的脉宽调制(PWM)工作模式。在灵敏的移动通信和笔输入设备中能够有效降低噪声和RF干扰。触发/SKIP引脚启动固定频率模式,能够在任何负载条件下获得最低噪声。

    MAX1901/MAX1902/MAX1904包含两个PWM调节器,可调电压范围为2.5V至5.5V,另有5.0V和3.3V固定输出模式。这些器件都包含次级反馈调节功能,MAX1902包含一个12V/120mA线性稳压器。MAX1901/MAX1904包含一个次级反馈输入引脚(SECFB)和一个控制引脚(STEER)用于选择接收次级反馈信号的PWM (3.3V或5V)。SECFB提供了一种通过外部分压电阻调整次级线圈电压的方法,可用来产生固定12V以外的其他电压。

    MAX1901/MAX1902具有内部输出过压保护和欠压保护特性。

    应用

    • 台式CPU本地DC-DC转换器
    • 笔记本电脑和亚笔记本电脑
    • PDA与移动通信

    产品生命周期 icon-recommended 量产

    该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
    MAX1904BEAI+ 材料声明 质量和可靠性 28-SSOP-5.3_MM
    MAX1904BEAI+T 材料声明 质量和可靠性 28-SSOP-5.3_MM
    MAX1904ETJ+ 材料声明 质量和可靠性 32-LFCSP-5X5X0.75
    MAX1904ETJ+T 材料声明 质量和可靠性 32-LFCSP-5X5X0.75
    Wafer Fabrication Data MAX1904 Reliability Data
