MAX1533

高效率、5路输出、主电源控制器，用于笔记本电脑

高效、5路输出主电源控制器，内置同步整流，用于在电池供电系统中产生5V/3.3V主电源

数据手册 (Rev. 0)

Viewing:

概述

固定频率，电流模式控制

40/60优化交错

精确差分检流输入

具有100mA带载能力的内部5V和3.3V线性稳压器

辅助12V或可调150mA线性稳压器(仅对MAX1537)

Dual Mode™反馈—3.3V/5V固定或可调输出(双模)电压

200kHz/300kHz/500kHz开关频率

通用上电顺序控制

可调过压和欠压保护

6V至26V输入范围

2V ±0.75%基准输出

电源就绪输出

软关断

5µA (典型值)关断电流

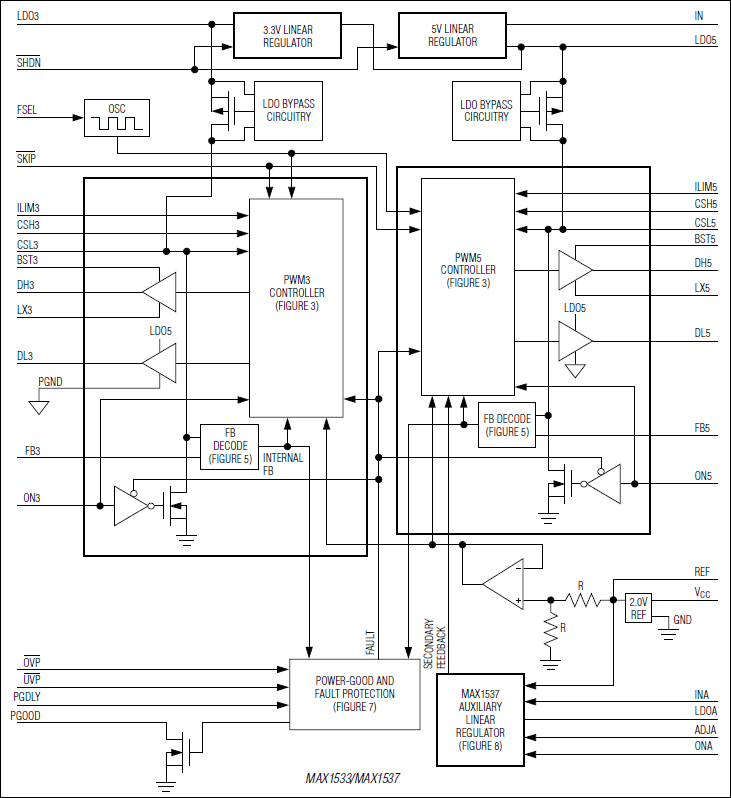

MAX1533/MAX1537是两路降压型，同步整流的开关电源(SMPS)控制器，用于在电池供电系统中产生主5V/3.3V电源。在最低至最高26V的电压输入范围内，优化的交错固定频率工作模式将输入纹波电流降至最低。优化的40/60交错控制使输入电压能够在占空比交迭前降至8.3V，而使用180°异相稳压器，输入降至10V时，便出现占空比交迭。输出电流检测使用检流电阻实现精确的电流限制。此外，可以采用无损电感检流以降低功耗。

内部5V和3.3V线性稳压器为MAX1533/MAX1537和栅极驱动器，以及外部活动负载供电，最大电流100mA。当主PWM稳压器工作时，自动自举开关将内部线性稳压器旁路，为每路线性输出提供最大200mA的电流。还有一个内部5V至23V可调的150mA线性稳压器，典型用于通过次级线圈提供12V电源。

MAX1533/MAX1537内置上电顺序控制，电源就绪(PGOOD)输出，数字软启动，内部软关断输出放电等功能，可防止关断时出现负压。MAX1533提供32引脚5mm x 5mm薄型QFN封装，MAX1537提供36引脚6mm x 6mm薄型QFN封装。裸露背面焊盘提高了散热性能，能够满足要求持续线性工作的应用。

应用

2节至4节Li+电池供电设备
笔记本电脑和亚笔记本电脑
PDA与移动通信
