MAX8740

不推荐用于新设计

TFT-LCD升压型DC-DC转换器

数据手册 (Rev. 0)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 90%效率
  • VIN至28V可调输出
  • 2.6V至5.5V的输入电压范围
  • 输入欠压锁定
  • 引脚选择640kHz/1.2MHz开关频率
  • 可调节的软启动
  • 0.1µA关断电流
  • 小尺寸、10引脚薄型DFN封装

    • MAX8740是高性能升压型DC-DC转换器，可为有源矩阵薄膜晶体管(TFT)液晶显示器(LCD)提供稳压电源。MAX8740内置电流模式、固定频率、脉宽调制(PWM)电路和n沟道功率MOSFET，具有高效率和快速瞬态响应特性。

    利用逻辑输入引脚(FREQ)，用户可以选择640kHz或1.2MHz的工作频率。较高的开关频率允许使用超小尺寸电感和低ESR的陶瓷电容。电流模式可为脉冲负载提供快速瞬态响应。补偿引脚(COMP)为用户提供灵活的环路动态调整。在2.6V至5.5V输入电压范围内，内部30V的MOSFET可产生高达28V的输出电压。软启动电路缓慢提升输入电流，并可由外部电容设置。

    MAX8740采用10引脚薄型DFN封装。

    应用

    • LCD监视器面板表
    • 笔记本电脑显示器
    MAX8740
    TFT-LCD升压型DC-DC转换器

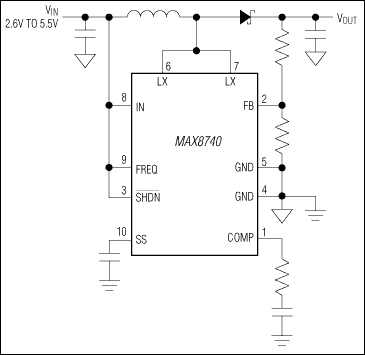

    MAX8740：典型工作电路
