概览

优势和特点

  • 内置导通电阻为8mΩ的MOSFET
  • 10A输出PWM降压调节器
  • 在整个负载、输入电源以及温度范围内具有±1%的输出精度
  • 工作于2.3V至3.6V输入电源
  • 0.6V至(0.87 x VIN)可调节输出
  • 250kHz至2.4MHz可调频率或SYNC输入
  • 允许全陶瓷电容设计
  • SYNCOUT驱动第二个调节器180°反相工作
  • 预偏置或单调软启动
  • 软启动时间可编程
  • 支持输出跟踪或排序
  • 即可源出也可吸入电流
  • 电源就绪输出
  • 32引脚TQFN封装
  • REFIN适合于DDR终端应用

产品详情

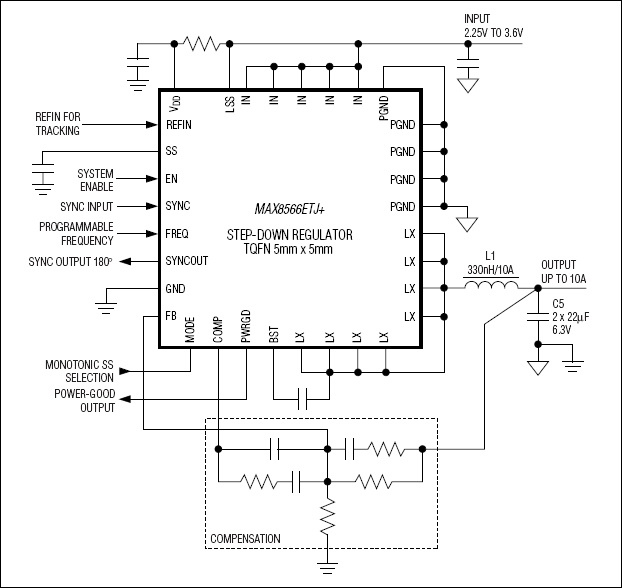

MAX8566是高效开关调节器,能够以0.6V至(0.87 x VIN)的输出电压供应高达10A的负载电流。该器件采用2.3V至3.6V电源供电,非常适用于负载点应用。在整个负载、输入电源和温度范围内的总输出电压设置误差小于±1%。

MAX8566采用脉宽调制(PWM)模式,开关频率范围为250kHz至2.4MHz,开关频率大小可通过外部电阻进行设置。利用SYNC输入,该IC可被相同频率范围的外部时钟同步。高工作频率大大减小了外部元件尺寸。高边和低边开关采用低RDS(ON)的n沟道MOSFET,可在重载和高开关频率下保持高效率。

MAX8566采用带有高带宽(> 10MHz)误差放大器的电压模式控制架构。电压模式控制架构可使开关频率大于1MHz,实现全陶瓷电容设计,从而大大减小PCB面积。误差放大器采用第3类补偿方案,充分利用高开关频率的带宽实现快速瞬态响应。可调软启动时间允许设计者灵活控制启动时的输入浪涌电流。当输出达到其稳定点的90%时,开漏电源就绪(PWRGD)信号变为高电平。

MAX8566提供SYNCOUT输出,可用来同步第二个MAX8566或调节器的开关操作,使其与前者相位相差180°,这样可以减小输入纹波电流,从而降低输入电容要求。MAX8566还提供外部基准输入(REFIN),方便了输出跟踪应用。

MAX8566采用32引脚、5mm x 5mm TQFN封装。MAX8566与所有外部元件一起可安装在小于0.80in²的面积内。

应用

  • ASIC/CPU/DSP核电压
  • 基站电源
  • DDR电源
  • 光纤电源
  • 网络电源
  • POL电源
  • 电信电源

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

评估套件 (1)

工具及仿真模型

EE-Sim®电源工具

EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计,包括原理图、BOM(采用市售部件)、时域和频域仿真。您可以下载自定义原理图,在独立EE-Sim OASIS仿真器中进一步分析,其中采用SIMPLIS和SIMetrix SPICE引擎。

EESim-Pdp-Spotlight

SIMPLIS Models

MAX8566 SIMPLIS Schematic

MAX8566 SIMPLIS Schematic

配套产品推荐

MAX8566 配套产品

推荐 使用的相关器件

设计资源

ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
MAX8566ETJ+ 材料声明 质量和可靠性 32-LFCSP-5X5X0.75
MAX8566ETJ+T 材料声明 质量和可靠性 32-LFCSP-5X5X0.75
Wafer Fabrication Data MAX8566 Reliability Data
