MAX8559

量产

双路、300mA、低噪声线性稳压器，带有独立的关断控制，UCSP或TDFN封装

数据手册 (Rev. 2)
产品选型表
产品模型
5
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 双路低压差稳压器
  • 32µVRMS低输出噪声
  • 每个LDO提供300mA输出电流
  • 10kHz时PSRR为70dB
  • 独立的关断控制
  • 100mA负载时60mV低压差
  • 每个LDO 115µA工作电流
  • 1.5V至3.3V工厂预设的输出
  • 小型陶瓷输出电容
  • 输出电流限制
  • 热过载保护和短路保护
  • 1.95W功率耗散能力(TDFN)
  • 2mm²占位面积(UCSP)
MAX8559
双路、300mA、低噪声线性稳压器，带有独立的关断控制，UCSP或TDFN封装

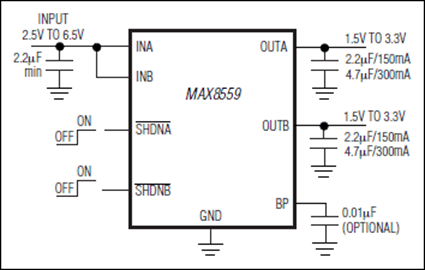

MAX8559：典型工作电路
