MAX2871

23.5MHz至6000MHz小数/整数N分频频率合成器/VCO

更多 showmore-icon

集成VCO的高性能、宽频率PLL可简化信号链并提高性能

Info: : 量产 tooltip
Info: : 量产 tooltip
特性
  • 输出二进制缓冲器/分频器支持扩展频率范围
    • 分频比为1/2/4/8/16/32/64/128
    • 23.5MHz至6000MHz
  • 高性能鉴频鉴相器(PFD)和基准频率可降低频谱噪声
    • PFD高达140MHz
    • 基准频率高达210MHz
  • 低至-230dBc/Hz的归一化带内相位噪声降低了系统本底噪声贡献
  • 手动或自动VCO选择允许快速切换
  • 输出相位重置和调整允许多个频率合成器实现同步
  • 具有7位ADC的片上温度传感器确保合理选择VCO
  • 周跳减少和快速锁定功能提高了精度,加快了采样速度
  • 在整个温度范围内保持VCO锁定可实现无毛刺运行
  • 双差分可编程输出充分提高了使用灵活性
更多细节
show more Icon

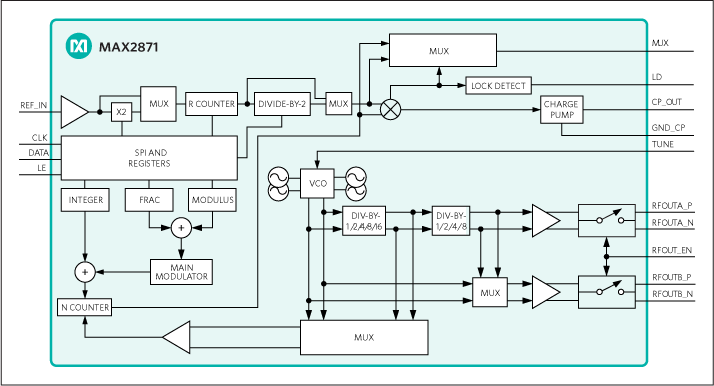

MAX2871是一款超宽带锁相环(PLL),集成压控振荡器(VCO),可在整数N分频和小数N分频模式下工作。与外部基准振荡器和环路滤波器结合使用时,MAX2871是一款高性能频率合成器,能够合成23.5MHz至6.0GHz的频率,同时保持出色的相位噪声和杂散性能。

由于多个集成VCO覆盖3000MHz至6000MHz范围,同时借助1至128的输出分频器,因此得以实现超宽频率范围。该器件还提供双差分输出驱动器,可独立编程以提供-1dBm至+8dBm的输出功率。两个输出均可通过软件或硬件控制静音。

MAX2871由四线式串行接口控制,兼容1.8V控制逻辑。该器件采用无铅、符合RoHS标准的5mm x 5mm、32引脚TQFN封装,可在-40°C至+85°C的扩展温度范围内工作。

MAX2871具有改良的特性组合和更好的整体相位噪声性能,并且与MAX2870完全引脚和软件兼容。

应用

  • 时钟产生
  • 微波无线电
  • 测试与测量
  • 无线基础设施

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX2871ETJ+
  • HTML
  • HTML
MAX2871ETJ+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 14, 2023

- 2275A

WAFER FAB

MAX2871ETJ+

量产

MAX2871ETJ+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 14, 2023

- 2275A

arrow down

WAFER FAB

MAX2871ETJ+

量产

MAX2871ETJ+T

量产

软件和型号相关生态系统

评估套件 2

MAX2871EVKIT

评估MAX2870

zoom

MAX2871EVKIT

评估MAX2870

评估MAX2870

特性和优点

  • 易于评估MAX2870
  • 50Ω SMA连接器
  • 包括所有必要的外围元件
  • PC控制软件
  • 经过验证的PCB布局
  • 完全组装并经过测试

产品详情

MAX2870评估板(EV kit)可简单测试、评估内置压控振荡器(VCO)的超宽频带锁相环(PLL) MAX2870。评估板在工厂完全组装并经过测试。评估板带有标准的50ΩSMA连接器,用于输入/输出,可在测试平台上进行快速简单的评估。
该文档提供了快速入门指南、评估板电路描述、原理图、评估板元件清单以及PCB板各层图。

应用

  • 时钟发生器
  • PMAR/LMAR/公共安全无线电波
  • 卫星通讯
  • 测试与测量
  • 无线基础设施
  • 无线LANs/CATV

MAX2870EVKIT

评估MAX2870

zoom

MAX2870EVKIT

评估MAX2870

评估MAX2870

特性和优点

  • 易于评估MAX2870
  • 50Ω SMA连接器
  • 包括所有必要的外围元件
  • PC控制软件
  • 经过验证的PCB布局
  • 完全组装并经过测试

产品详情

MAX2870评估板(EV kit)可简单测试、评估内置压控振荡器(VCO)的超宽频带锁相环(PLL) MAX2870。评估板在工厂完全组装并经过测试。评估板带有标准的50ΩSMA连接器,用于输入/输出,可在测试平台上进行快速简单的评估。
该文档提供了快速入门指南、评估板电路描述、原理图、评估板元件清单以及PCB板各层图。

应用

  • 时钟发生器
  • PMAR/LMAR/公共安全无线电波
  • 卫星通讯
  • 测试与测量
  • 无线基础设施
  • 无线LANs/CATV

参考电路 1

MAXREFDES161

Frequency Synthesizer Shield with the MAX2871
