MAX2870

23.5MHz至6000MHz分数/整数N分频合成器/VCO

更多 showmore-icon

MAX2870为高性能超宽频带锁相环(PLL),集成压控振荡器(VCO)

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 整数/分数N分频模式
  • 手动或自动选择VCO
  • 6000MHz基频VCO3000MHz至
  • 输出二进制缓冲器/驱动器,用于扩展频率范围
    • 1/2/4/8/16/32/64/128
    • 23.5MHz至6000MHz
  • 低相噪
    • RMS抖动:0.25psRMS(典型值)
    • EVM @ 2.1GHz:0.35%(典型值)
  • 高性能PFD
    • 整数N分频模式下,105MHz
    • 分数N分频模式下,50MHz
  • 高达200MHz的参考时钟频率
  • +3.0V至+3.6V供电
  • 两路可编程输出
    • -4dBm至+5dBm
  • 模拟和数字锁定检测指示
  • 硬件和软件关断控制
  • 兼容于1.8V控制逻辑
更多细节
show more Icon

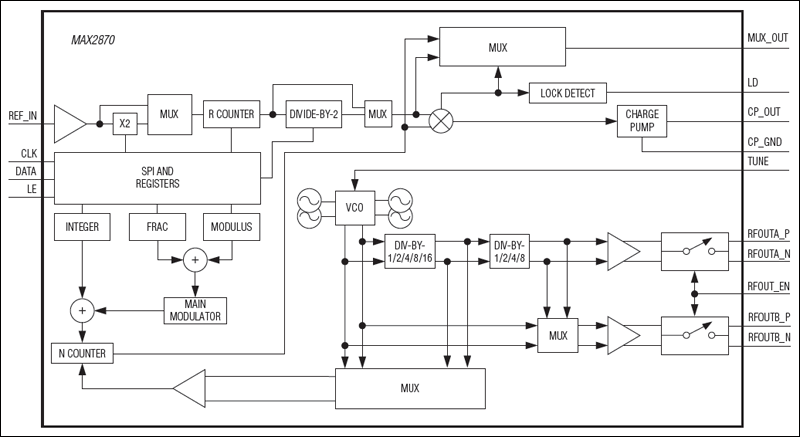

MAX2870为超宽频带锁相环(PLL),集成压控振荡器(VCO),能够工作在整数和分数N分频模式。配合外部参考时钟振荡器和环路滤波器,MAX2870可构成高性能频率合成器,产生23.5MHz至6.0GHz频率范围的时钟,并可保持优异的相位噪声和杂散指标。

内部覆盖3000MHz至6000MHz范围的多路集成VCO以及1-128输出分频器用于实现超宽频率范围的时钟输出。器件提供双通道差分输出驱动器,可分别设置提供-4dBm至+5dBm的输出功率,两路输出均可通过软件或硬件控制静音。

MAX2870由3线串口控制,兼容于1.8V控制逻辑。器件采用无铅、符合RoHS标准的5mm x 5mm、32引脚TQFN封装,工作在-40°C至+85°C扩展级温度范围。

MAX2870和MAX2871的区别在哪里? ›


应用

  • 时钟发生器
  • PMAR/LMAR/公共安全无线电波
  • 卫星通讯
  • 测试与测量
  • 无线基础设施
  • 无线LANs/CATV
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX2870ETJ+
  • HTML
  • HTML
MAX2870ETJ+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 14, 2023

- 2275A

WAFER FAB

MAX2870ETJ+

量产

MAX2870ETJ+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 14, 2023

- 2275A

arrow down

WAFER FAB

MAX2870ETJ+

量产

MAX2870ETJ+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

MAX2871EVKIT

评估MAX2870

zoom

MAX2871EVKIT

评估MAX2870

评估MAX2870

特性和优点

  • 易于评估MAX2870
  • 50Ω SMA连接器
  • 包括所有必要的外围元件
  • PC控制软件
  • 经过验证的PCB布局
  • 完全组装并经过测试

产品详情

MAX2870评估板(EV kit)可简单测试、评估内置压控振荡器(VCO)的超宽频带锁相环(PLL) MAX2870。评估板在工厂完全组装并经过测试。评估板带有标准的50ΩSMA连接器,用于输入/输出,可在测试平台上进行快速简单的评估。
该文档提供了快速入门指南、评估板电路描述、原理图、评估板元件清单以及PCB板各层图。

应用

  • 时钟发生器
  • PMAR/LMAR/公共安全无线电波
  • 卫星通讯
  • 测试与测量
  • 无线基础设施
  • 无线LANs/CATV

MAX2870EVKIT

评估MAX2870

zoom

MAX2870EVKIT

评估MAX2870

评估MAX2870

特性和优点

  • 易于评估MAX2870
  • 50Ω SMA连接器
  • 包括所有必要的外围元件
  • PC控制软件
  • 经过验证的PCB布局
  • 完全组装并经过测试

产品详情

MAX2870评估板(EV kit)可简单测试、评估内置压控振荡器(VCO)的超宽频带锁相环(PLL) MAX2870。评估板在工厂完全组装并经过测试。评估板带有标准的50ΩSMA连接器,用于输入/输出,可在测试平台上进行快速简单的评估。
该文档提供了快速入门指南、评估板电路描述、原理图、评估板元件清单以及PCB板各层图。

应用

  • 时钟发生器
  • PMAR/LMAR/公共安全无线电波
  • 卫星通讯
  • 测试与测量
  • 无线基础设施
  • 无线LANs/CATV
