概览

优势和特点

  • OUT1保证200mA输出电流
  • OUT2保证150mA输出电流
  • 两路LDO在100mA负载时都能保证100mV (典型值)的低压差
  • 漏极开路、低电平有效的100ms (最小)复位定时器(MAX8530)
  • 40µVRMS低输出噪声(MAX8531)
  • 130µA低电源工作电流
  • 关断电流小于1µA
  • 热过载和短路保护
  • 输出电流限制
  • 提供小巧的封装
    • 1.16 x 1.57 x 0.6mm UCSP (3 x 2焊球)
    • 3mm x 3mm薄型QFN

产品详情

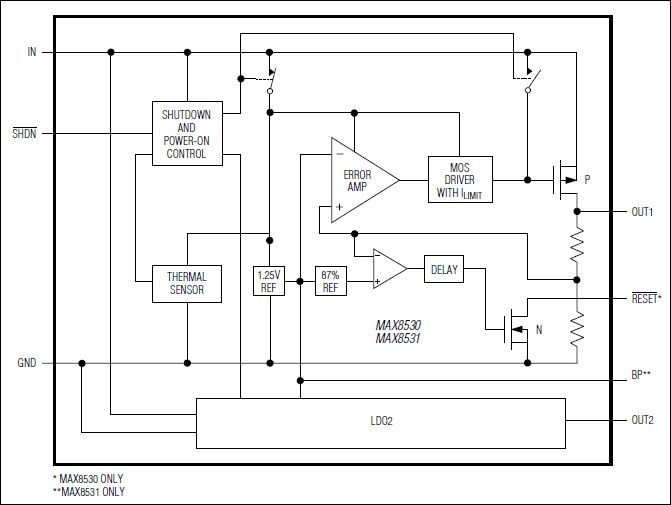

MAX8530/MAX8531采用微型UCSP和QFN封装,内置集成的微处理器复位电路(仅MAX8530),可提供低压差电压和超低功率稳压等优点。这两款器件接受2.5V至6.5V的输入电压,输出电流可达200mA和150mA,且在100mA输出电流时具有100mV的典型低压差。MAX8530/MAX8531内置一个P沟道MOSFET调整管,电源电流可保持在130µA (两个LDO都工作时),与负载电流和压差无关。其他功能包括短路保护和热关断保护。

MAX8530为微处理器提供漏极开路、低电平有效输出,以监测输出OUT1,且无需外部元件和调节。当OUT1降到标称输出电压87%以下时,MAX8530的/RESET引脚输出100ms (最小)的有效复位电平。MAX8531包含一个基准旁路引脚,以降低输出噪声(40µVRMS)。

两款器件都具有逻辑控制的关断输入引脚,均采用6引脚UCSP封装和6引脚、底盘裸露的薄型QFN封装。

应用

  • 蜂窝电话/无绳电话
  • 数码相机
  • 手持式仪表(PDA、掌上电脑)
  • 笔记本电脑
  • PCMCIA卡
  • PDA与掌上电脑
  • 无线局域网(WLAN)

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
