MAX77845

MAX77845 是一款高效、高性能的升降压转换器。它支持 2.5V 至 16V 的宽输入电压范围，可直接转换来自 3 节锂离子电池、USB 电源传输 (PD) 和 12V 直流电源轨等电源。该转换器提供 3V 至 15V 的宽输出电压范围，使其适用于广泛的应用。

该设备在降压模式下可提供高达 4.5A 的输出电流，在升压模式下可提供高达 3A 的输出电流。它以 PWM 模式运行，并包含自动 SKIP 模式，以提高轻载条件下的效率。MAX77845 具有 94% 的峰值效率、低静态电流和紧凑的解决方案尺寸，非常适合电池供电、空间受限的设计。

使用内部反馈电阻时，默认输出电压为 5V。可以通过外部反馈电阻将其配置为其他默认输出电压。此外，输出电压可通过 I²C 兼容接口动态调节。

该设备包含专用的控制引脚 EN、BIASEN、POKB/INTB、FPWM/SYNC 和 SEL，用于直接硬件控制。可以通过 I²C 接口访问其他配置选项，包括软启动时间、DVS 转换速率、开关电流限制和开关频率。可编程开关频率和对外部时钟同步的支持有助于在噪声敏感环境中优化系统。

R_SEL引脚和 I²C 可编程限流值，使得可以使用针对特定应用优化的低矮、更小的外部元件。MAX77845 集成了一套全面的保护功能，以确保在异常情况下安全运行。

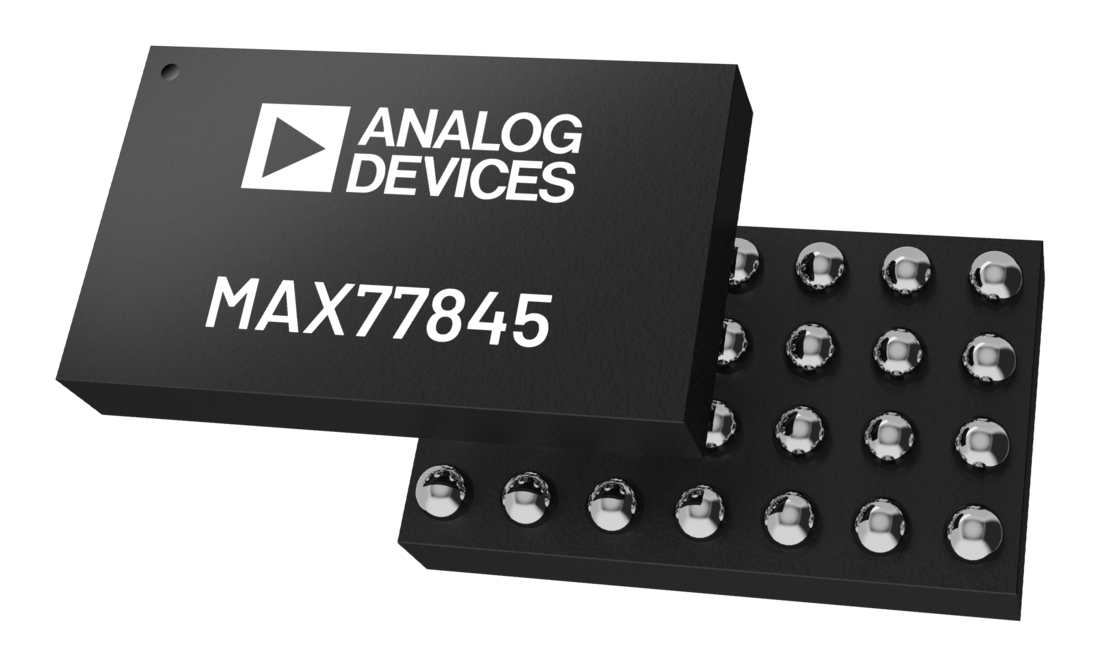

该器件采用 2.82mm × 1.69mm、28 凸点晶圆级封装 (WLP)。

应用

• USB 供电 (USB-PD) OTG
• USB VBUS 供电和双角色电源 (DRP) 端口
• 数码单反相机、数码单反相机镜头
• 显示屏电源
• 多达 3 节电池的锂离子电池应用
• 无线充电配件
• AR/VR ToF 偏置电源
• 笔记本电脑、平板电脑
