概览

优势和特点

  • 较宽的输入电压范围:2.5V至16V
  • 默认输出电压
    • 5V,使用内部反馈电阻时
    • 3V至15V,使用外部反馈电阻时
  • 默认1.8MHz开关频率
    • 通过I2C接口可选择1.5MHz和1.2MHz
  • 仅工作在强制PWM (FPWM)模式
  • I2C可编程启动后的输出电压
    • 4.5V至15V (内部反馈电阻)
    • 3V至15V (外部反馈电阻,参见表1)
  • 连续输出功率可达18W (VIN ≥ 4V,VOUT ≥ 5V)
  • RSEL配置
    • I2C接口从机地址
    • 开关电流限值门限
    • 内部/外部反馈电阻
  • I2C编程
    • 输出电压(DVS)
    • 输出电压摆率
    • 开关电流限值门限
    • 开关频率
    • 电源就绪(POK)状态和故障中断屏蔽
    • 内部补偿
  • 软启动
  • 输出主动放电
  • 漏极开路电源就绪OK (POK)监测器/故障状态中断(仅限MAX77831B/C)
  • 保护功能
    • 欠压锁定(UVLO)
    • 过流保护(OCP)
    • 过压保护(OVP)
    • 热关断(THS)
  • 不需要高密度互连(HDI) PCB (参见PCB布局指南部分)
  • 采用2.86mm x 2.06mm、35引脚WLP封装

产品详情

MAX77831为高效、高性能升/降压转换器,适用于要求较宽输入电压范围(2.5V至16V)的终端应用。器件可提供18W连续输出功率(例如,高达2A @ 9V (VIN ≥ 4V))。

使用内部反馈电阻时,IC输出电压默认为5V;使用外部反馈电阻时,IC可配置为3V至15V之间的任意输出电压。通过I2C串行接口可动态调节输出电压(参见输出电压配置部分)。IC仅工作在强制PWM (FPWM)模式。

SEL引脚允许通过单个外部电阻设置4个不同的I2C接口从机地址、4种不同的开关电流限值门限,以及选择外部/内部反馈电阻。不同的开关电流门限设置允许使用较小的外部元件,针对特定的应用而优化。使用外部反馈电阻允许更宽的输出电压范围,以及自定义启动时的输出电压。

可选择的I2C串行接口允许动态控制输出电压、输出电压变化摆率、开关电流门限和开关频率。I2C编程设置的优先级高于RSEL解码设置。

MAX77831采用2.86mm x 2.06mm、35焊球晶圆级封装(WLP)。

应用

  • 高达16V输入的非电池供电应用
  • 高达16V输入的电池供电应用,提供EN控制

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

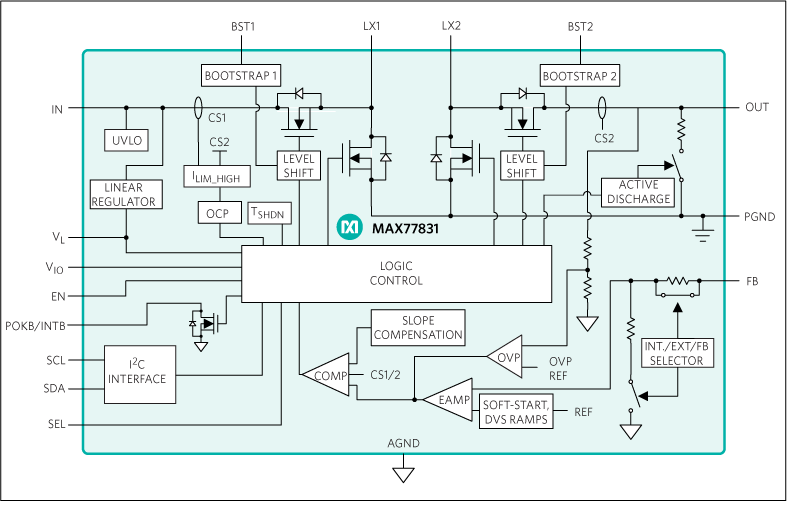

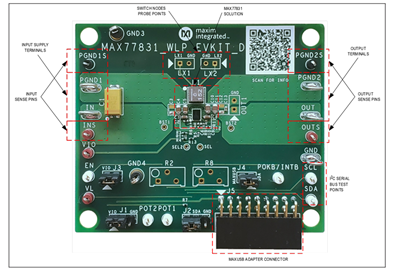

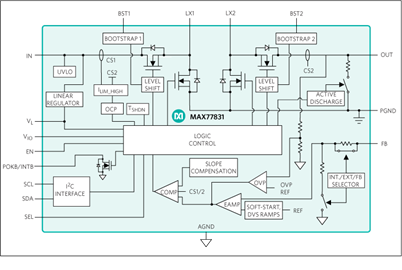

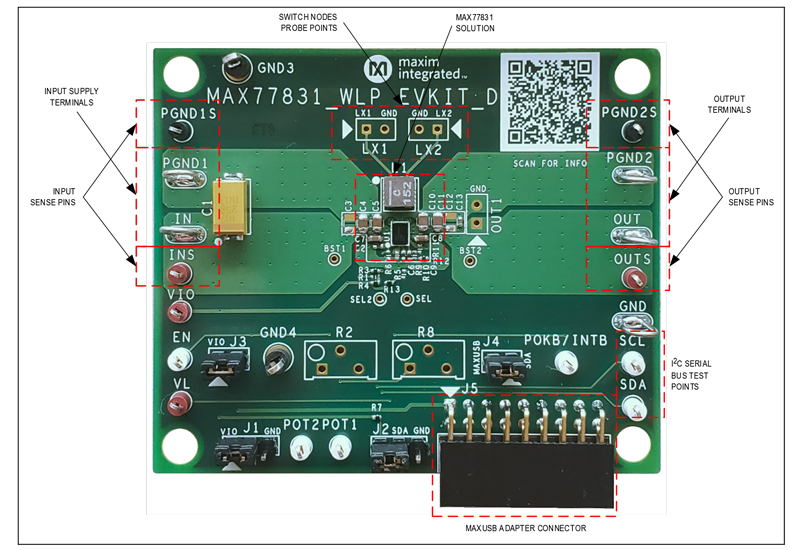

评估套件 (1)
