概览
优势和特点
- 20A最大输出电流(5A/相)
- VIN范围:2.5V至5.5V
- VOUT范围:0.250V至1.525V,5mV步长
- ±0.5%初始输出精度,带差分检测
- 5种用户可选的相路配置
- 91%峰值效率(VIN = 3.8V,VOUT = 1.1V)
- 自动(SKIP/PWM)和强制PWM模式
- 增强负载瞬态响应
- 可编程斜升/斜降摆率
- 可编程启动/关断排序
- UVLO、短路和热保护
- 2路用户可编程通用输入
- 3.4MHz高速I2C和30MHz SPI接口
- 3.408mm x 3.368mm、64焊球WLP封装
产品详情

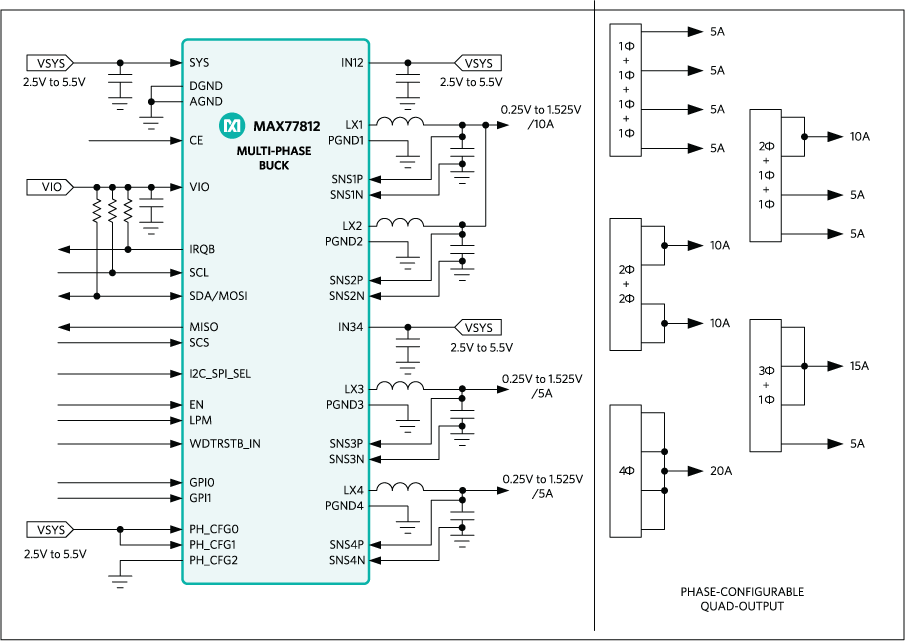

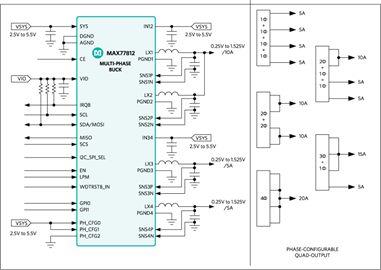

MAX77812为四相、高效、降压(buck)型转换器,可提供最高20A电流。可编程启动/关断排序和用户可选的相路配置使MAX77812成为最新一代处理器供电的理想选择。MAX77812拥有高效和小方案尺寸,优化用于空间受限的单节电池供电应用。
MAX77812使用自适应导通时间PWM控制方法,具有SKIP和低功耗SKIP模式,有效提高轻载效率。可编程限流通过优化电感尺寸,减小总方案外形尺寸。差分检测提供高输出电压精度,同时提供增强的瞬态响应(ETR)允许根据负载瞬态快速调整输出电压。可编程软启动/停止和斜升/斜降摆率,能够控制调节器在工作状态之间切换时的浪涌电流。
3.4MHz高速I2C或30MHz SPI接口,并具有专用逻辑输入,提供完全的可配置性和控制,实现最优的系统功耗。
MAX77812采用3.408mm x 3.368mm、64焊球、0.4mm焊距晶圆级封装(WLP)。
应用
- AR/VR头盔和游戏机
- CPU/GPU、FPGA和DSP电源
- 锂离子电池供电设备
- 空间受限的便携式电子设备
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

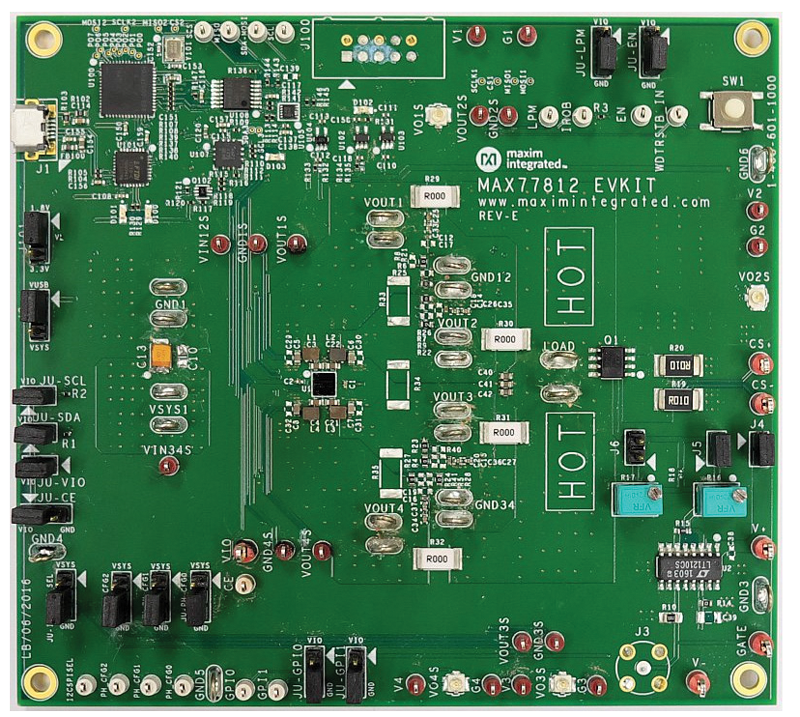

评估套件 (1)
参考资料
-
MAX77812 Reliability Data1/12/2023
-
UG-6819: MAX77812 PCB Layout Guide2/5/2019
-
How Overcurrent Protection Works in the MAX778127/11/2019
-
How to use Multi-Function GPIs?5/17/2019
-
How to Program Startup and Shutdown Sequence with MAX778125/17/2019
-
Factory-Programmable Parameters of the MAX778124/22/2019
-
Generating a Higher Output Voltage than 1.525V Using the MAX778123/22/2019
-
Guidelines for the MAX77812 User-Selectable Phase Configurations and How to Select Them2/4/2019
-
Design Solutions 138: How to Power Your QSFP-DD Optical Transceiver11/1/2018
-
Design Solutions 27 - How to Make Your Portable Game Console Play Longer2/1/2018
