MAX77655

低IQSIMO PMIC,提供4路输出和高达700mA的总输出电流

更多 showmore-icon

尺寸减小20%,BOM减少15%

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 高度集成
    • 4路输出、单电感多输出(SIMO)升/降压稳压器
    • 所有SIMO通道支持0.5V至4.0V输出电压范围
    • 低功耗模式下,使能2路输出时典型IQ为6.9μA
    • > 700mA输出电流 @ 3.7VIN和1.8VOUT
    • 高达90%效率 @ 3.7VIN和1.8VOUT
  • 高度灵活和可配置
    • I2C兼容接口
    • 提供工厂OTP选项
  • 小尺寸
    • 3.95mm2晶圆级封装(WLP)
    • 16焊球、0.5mm焊距、4 x 4阵列
更多细节
show more Icon

MAX77655提供高度集成的电源方案,适合对尺寸、效率要求苛刻的低功耗应用。此外,器件采用单电感多输出(SIMO)升/降压转换器架构,采用单电感支持四路独立的可编程电源轨输出,最大程度地减小方案尺寸。PMIC能够提供700mA总输出电流(3.7VIN,1.8VOUT)。

双向I2C接口允许配置和检查器件的工作状态。内部开/关控制器为电源稳压器提供受控的启动顺序,并在器件开启时监测电路的有效工作状态。丰富的工厂编程选项允许针对各种特定应用定制器件,帮助客户产品快速上市。

应用

  • TWS Bluetooth™耳机/耳戴式设备
  • 健身、健康、活动监测仪和智能手表
  • 便携式设备
  • 传感器节点和消费类物联网(IoT)

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX77655AEWE+
  • HTML
  • HTML
MAX77655AEWE+T
  • HTML
  • HTML
MAX77655BEWE+
  • HTML
  • HTML
MAX77655BEWE+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

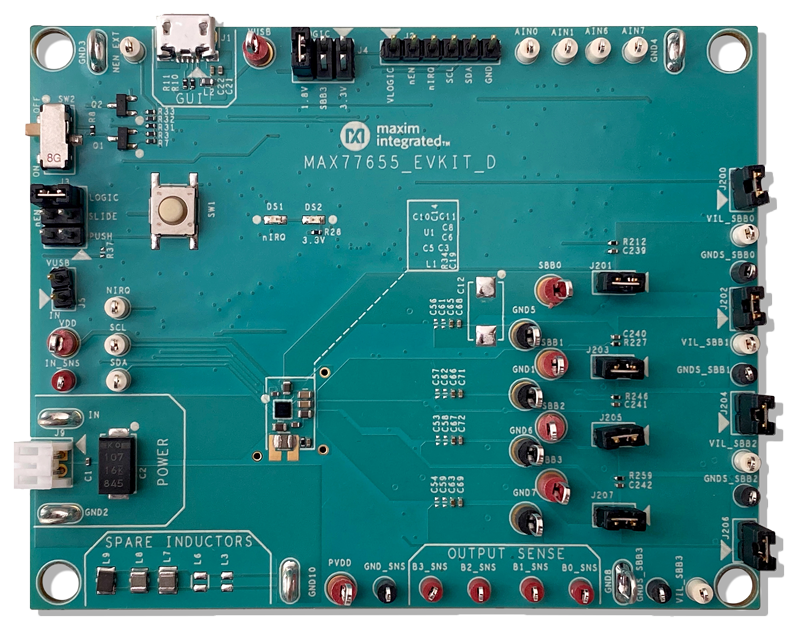

MAX77655EVKIT

MAX77655评估套件

zoom

MAX77655EVKIT

MAX77655评估套件

MAX77655评估套件

特性和优点

  • 易于使用
  • GUI驱动的I2C接口
  • 装配完成并经过全面测试
  • 板载电子负载
  • 电子负载具有稳态、瞬态和随机模式
  • 板载ADC
  • 评估多个按键选项
  • 适用于各种封装的宽电感焊盘

产品详情

MAX77655评估套件(EV套件)可用于对MAX77655 CCM单电感、多输出(SIMO)稳压器和I2C接口进行轻松实验

基于Windows®的软件提供简单易用的图形界面以及基于寄存器的详细接口,方便使用MAX77655的功能。
