MAX765

量产

-5V/-12V/-15V或可调、高效率、低IQ、DC-DC反相器

内置功率MOSFET，减少元件数并节省空间

数据手册 (Rev. 0)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 在宽负载电流范围内实现高效率
  • 输出电流：250mA
  • 电源电流：120µA（最大值）
  • 关断电流：5µA（最大值）
  • 输入电压范围：3V至16V
  • -5V (MAX764)、-12V (MAX765)、-15V (MAX766)或-1V至-16V可调输出
  • 限流PFM控制方案
  • 开关频率：300kHz
  • 内部P沟道功率MOSFET

    • MAX764/MAX765/MAX766反相开关稳压器在宽负载电流范围内具有高效率，提供高达1.5W的功率。专门设计的限流脉冲频率调制(PFM)控制方案结合了传统PFM转换器和脉冲宽度调制(PWM)转换器的优点。与PWM转换器一样，MAX764/MAX765/MAX766在重负载下非常高效。然而，由于是PFM器件，它们使用的电源电流小于120µA（而PWM器件为2mA至10mA）。

    输入电压范围为3V至16V。输出电压预设为-5V (MAX764)、-12V (MAX765)或-15V (MAX766)；它还可以使用两个外部电阻在-1V至-16V之间进行调整(Dual Mode™)。工作VIN - VOUT差分电压最大为20V。

    这些器件使用微型外部元件；高开关频率（高达300kHz）允许其使用直径小于5mm的表面贴装磁性元件。标准47µH电感是大多数应用的适宜选择，因此无需进行磁性设计。

    MAX764/MAX765/MAX766带有内部功率MOSFET，因此非常适合元件数量很少的中低功率应用。如需更大的输出驱动能力或更高的输出电压，请使用MAX774/MAX775/MAX776或MAX1774，它们可为高达5W的负载驱动外部功率P沟道MOSFET。



    应用

    • 电池供电应用
    • 局域网适配器
    • LCD偏置发生器
    • 便携式仪器仪表
    • 远程数据采集系统
    MAX765
    -5V/-12V/-15V或可调、高效率、低IQ、DC-DC反相器
    MAX764、MAX765、MAX766：典型工作电路
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

    创建新项目
    提问

    参考资料

    数据手册 2

    用户手册 1

    了解更多
    添加至 myAnalog

    Add media to the Resources section of myAnalog, to an existing project or to a new project.

    创建新项目

    软件资源

    找不到您所需的软件或驱动?

    申请驱动/软件

    硬件生态系统

    部分模型 产品周期 描述
    电池充电器IC 1
    MAX1774
    		量产 双路、高效率、降压型转换器，带有备用电池切换开关
    开关稳压器和控制器 1
    MAX774
    		量产 -5V/-12V/-15V或可调电压、高效、低IQ反相DC-DC控制器
    Modal heading
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

    创建新项目

    评估套件

    MAX764EVKIT

    MAX764、MAX765、MAX766评估板

    立即购买 更多内容

    特性和优点

    • -5V或可调输出电压
    • 高达250mA输出电流
    • 电源电流：120µA（最大值）
    • 关断电流：5µA（最大值）
    • 开关频率：300kHz
    • 内部功率MOSFET
    • 8引脚SO封装
    • 表贴结构
    • 装配完成且经过测试

    产品详情

    MAX764评估套件（EV套件）是一款装配完成且经过测试的表面贴装印刷电路板，可从3V至16V输入电压源提供-5.0V调节输出电压。它能够以高于82%的转换效率驱动高达250mA的负载。

    MAX764评估套件还可用于评估MAX765CSA（-12V输出）或MAX766（-15V输出）。电路板的焊接侧提供了额外的焊盘以容纳外部反馈电阻，用于设置不同的输出电压。
    MAX764EVKIT
    MAX764、MAX765、MAX766评估板

    参考电路

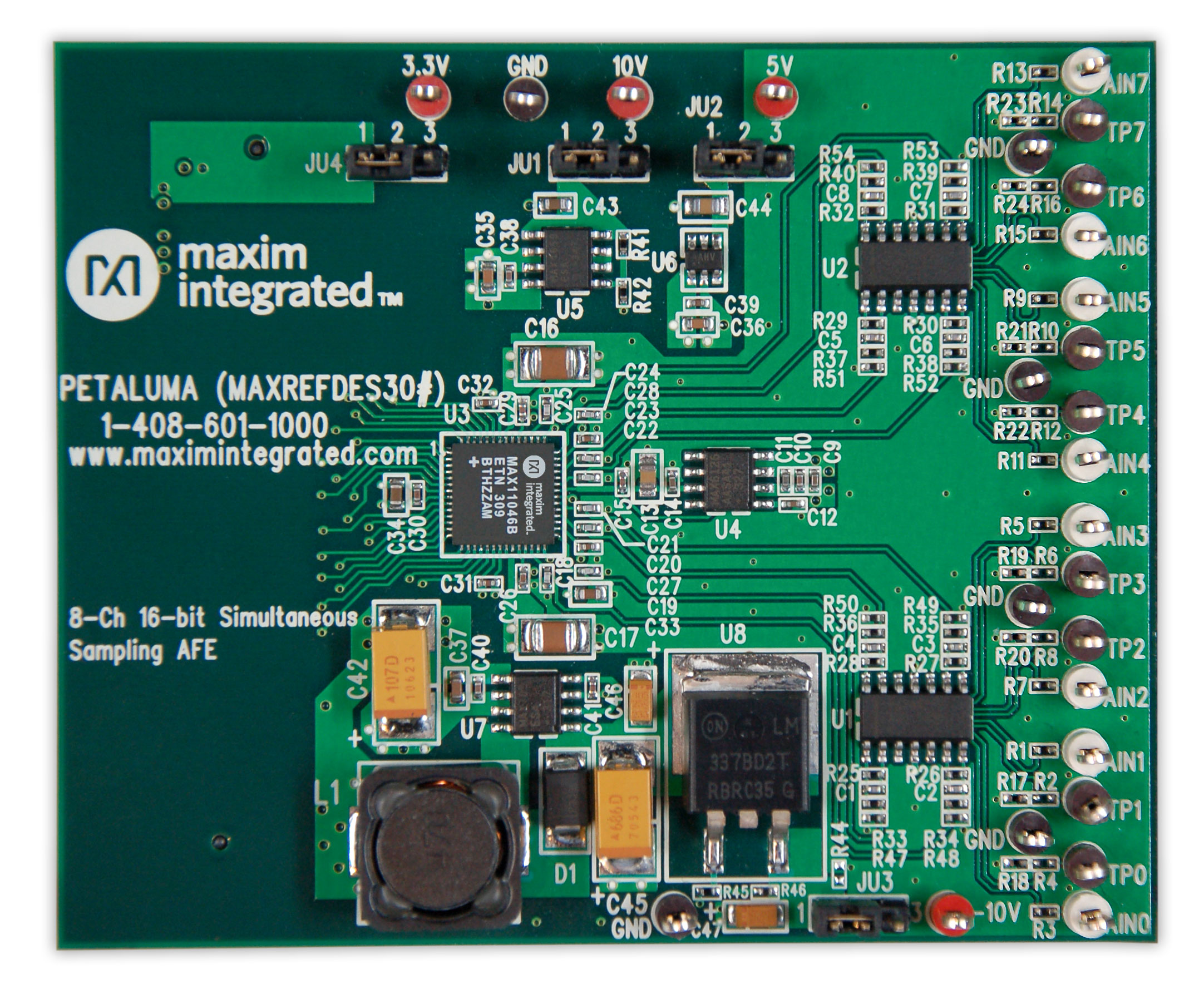

    MAXREFDES30
    MAXREFDES30
    MAXREFDES30

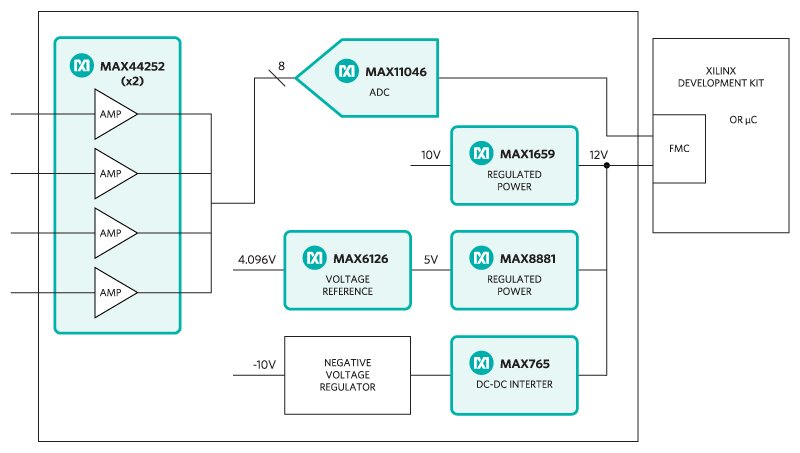

    MAXREFDES30 参考设计

    8通道同时采样模拟前端

    查看参考设计详情

    特性和优点

    • 高精度、8通道、同步采样输入
    • 250ksps高速采样率
    • 高精度16位分辨率
    • 设备驱动
    • C源代码示例
    • 支持ZedBoard™平台的配置文件
    • 兼容FMC
    MAXREFDES30
    8通道同时采样模拟前端
    MAXREFDES30
    MAXREFDES30
