MAX7032

低成本、基于晶振的可编程ASK/FSK收发器,带有N分频PLL

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 单电源供电:+2.1V至+3.6V或+4.5V至+5.5V
  • 单晶体收发器
  • 用户可调节的300MHz至450MHz载波频率
  • ASK/OOK和FSK调制解调
  • 通过分数N分频PLL寄存器实现用户可调的FSK频偏
  • 具有fXTAL/4096载波频率间隔的灵活发送器频率合成器
  • 为50Ω负载提供+10dBm输出功率
  • 内置TX/RX开关
  • 内置发送和接收PLL、VCO和环路滤波器
  • > 45dB的镜频抑制比
  • 典型RF灵敏度为*
    • ASK:-114dBm
    • FSK:-110dBm
  • 可由外部滤波器选择IF频带
  • 具有高动态范围的RSSI输出
  • 自动低功耗管理模式
  • < 12.5mA的发送模式电流
  • < 6.7mA的接收模式电流
  • < 23.5µA的寻检模式电流
  • < 800nA的关断电流
  • 快速上电启动,< 250µs
  • 小尺寸32引脚、薄型QFN封装
更多细节
show more Icon

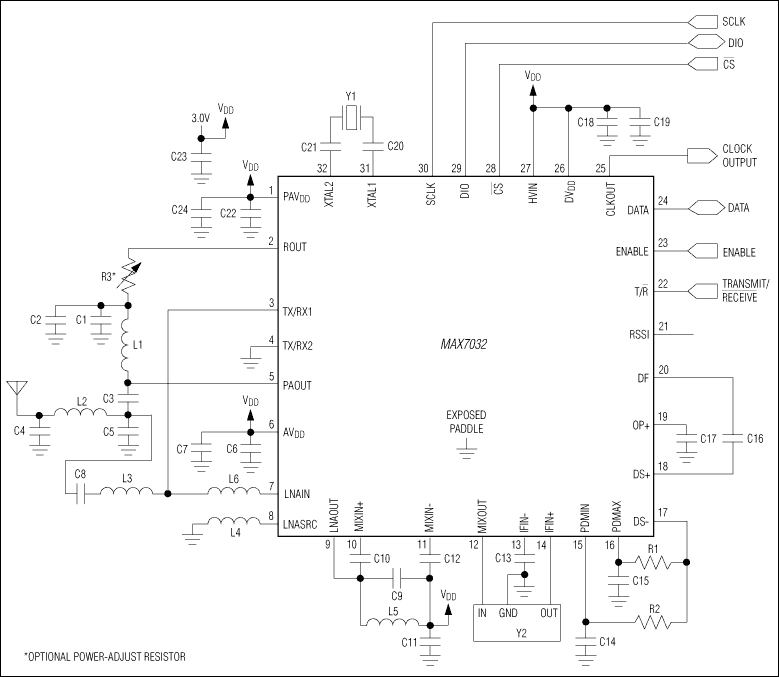

MAX7032是低成本、基于晶振的分数N分频收发器,专用于300MHz至450MHz频带范围的OOK/ASK数据发送、接收,数据速率高达33kbps (曼彻斯特编码)或66kbps (NRZ码)。该器件可为50Ω负载提供+10dBm的典型输出功率,典型接收灵敏度为-114dBm (ASK数据)和-110dBm (FSK数据)。MAX7032具有独立的发送和接收引脚(PAOUT和LNAIN),提供内部RF开关,用于发送、接收引脚与共用天线的连接。

MAX7032的发送频率由一个16位分数N分频锁相环(PLL)产生,接收器的本振(LO)频率则由整数N分频PLL产生。由于分数N分频PLL可将发送频率设置在接收频率的2kHz以内,这种混合架构无需用分立的发送和接收晶体参考振荡器。分数N分频PLL的12位分辨率可提供fXTAL/4096步进量的倍频功能。接收器具有固定N分频PLL,无需分数N分频PLL,可有效节省电流消耗,尽可能降低了接收器的电流损耗。

由于MAX7032发送器PLL具有分数N分频架构,用户可对发送FSK信号频率偏移进行精确设置,完全解决了振荡器频率牵引FSK信号所带来的相关问题。所有频率产生元件都集成在芯片内,只需晶振、10.7MHz IF滤波器和少数分立元件即可构成完整的天线/数字数据解决方案。

MAX7032采用小尺寸5mm x 5mm、32引脚、薄型QFN封装。工作在-40°C至+125°C汽车级温度范围。

应用

  • 双向遥控钥匙
  • 车库开门器
  • 家庭自动化
  • 本地遥感勘测系统
  • 远端控制
  • 遥感
  • 安全系统
  • 烟雾报警器
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX7032ATJ+
  • HTML
  • HTML
MAX7032ATJ+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

MAX7032EVKIT-433

MAX7032 评估板

zoom

MAX7032EVKIT-433

MAX7032 评估板

MAX7032 评估板

特性和优点

  • 经过验证的电路板布局
  • 经过验证的元器件清单
  • 电路板提供多个测试点
  • 提供315MHz或433.92MHz优化设计
  • 通过更改元件,工作在300MHz至450MHz频段
  • Windows 2000/ XP兼容软件
  • 完全装配并经过测试
  • 配合用户提供的连接器和天线,构成独立的接收器

产品详情

MAX7032评估系统(EVSYS)为完备的收发器系统,由MAX7032评估板(EV kit)和Maxim CMAXQUSB通信模块(CMOD)组成。为了使用个人计算机(PC)全面评估MAX7032,请订购完整的评估系统(MAX7032EVSYS);如果从之前订购的Maxim系统或其他微控制器(μC)系统得到了CMAXQUSB模块,则只需单独订购评估板(MAX7032EVKIT)。

MAX7032评估板用于详细评估MAX7032 ASK/FSK收发器,支持测试器件的RF性能。RF输入使用50Ω匹配网络和SMA连接器,便于连接测试设备。器件可通过CMAXQUSB电路板进行编程。

MAX7032评估板有两个版本:315MHz和433. 92MHz版本。针对这些频率优化无源补偿。可更改元件使其工作在300MHz至450MHz RF频率。

为方便部署客户设计,MAX7032评估板提供经过验证的印刷电路板(PCB)布局,很容易复制,加快用户产品上市时间。可从以下网址下载PCB gerber文件: www.maximintegrated.com

应用

  • 双向遥控钥匙
  • 车库开门器
  • 家庭自动化
  • 本地遥感勘测系统
  • 远端控制
  • 遥感
  • 安全系统
  • 烟雾报警器

MAX7032EVKIT-315

MAX7032 评估板

zoom

MAX7032EVKIT-315

MAX7032 评估板

MAX7032 评估板

特性和优点

  • 经过验证的电路板布局
  • 经过验证的元器件清单
  • 电路板提供多个测试点
  • 提供315MHz或433.92MHz优化设计
  • 通过更改元件,工作在300MHz至450MHz频段
  • Windows 2000/ XP兼容软件
  • 完全装配并经过测试
  • 配合用户提供的连接器和天线,构成独立的接收器

产品详情

MAX7032评估系统(EVSYS)为完备的收发器系统,由MAX7032评估板(EV kit)和Maxim CMAXQUSB通信模块(CMOD)组成。为了使用个人计算机(PC)全面评估MAX7032,请订购完整的评估系统(MAX7032EVSYS);如果从之前订购的Maxim系统或其他微控制器(μC)系统得到了CMAXQUSB模块,则只需单独订购评估板(MAX7032EVKIT)。

MAX7032评估板用于详细评估MAX7032 ASK/FSK收发器,支持测试器件的RF性能。RF输入使用50Ω匹配网络和SMA连接器,便于连接测试设备。器件可通过CMAXQUSB电路板进行编程。

MAX7032评估板有两个版本:315MHz和433. 92MHz版本。针对这些频率优化无源补偿。可更改元件使其工作在300MHz至450MHz RF频率。

为方便部署客户设计,MAX7032评估板提供经过验证的印刷电路板(PCB)布局,很容易复制,加快用户产品上市时间。可从以下网址下载PCB gerber文件: www.maximintegrated.com

应用

  • 双向遥控钥匙
  • 车库开门器
  • 家庭自动化
  • 本地遥感勘测系统
  • 远端控制
  • 遥感
  • 安全系统
  • 烟雾报警器
参考电路

参考电路 3

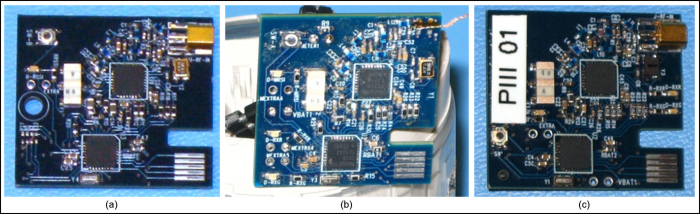

5404fig01

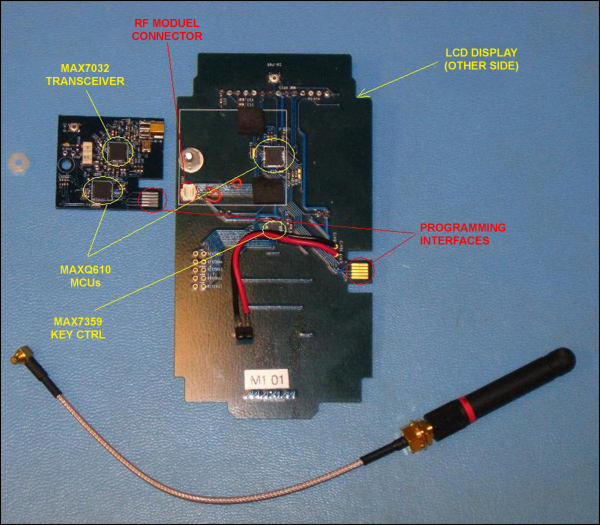

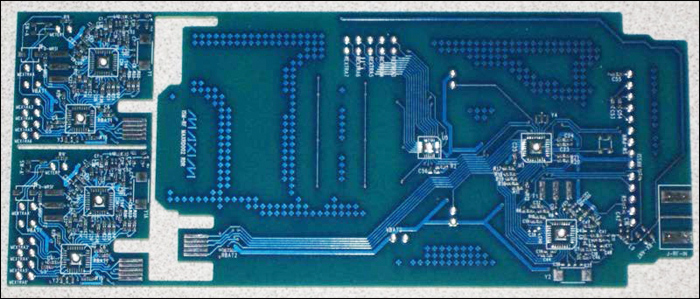

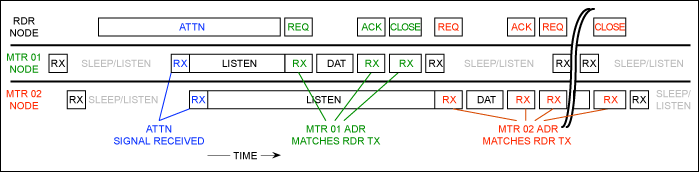

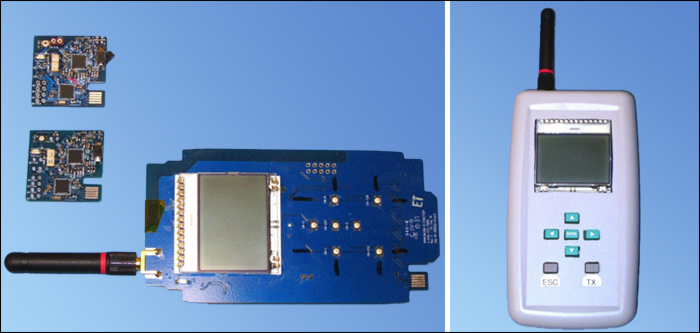

Water Meter Automatic Meter Reading (AMR) Reference Design

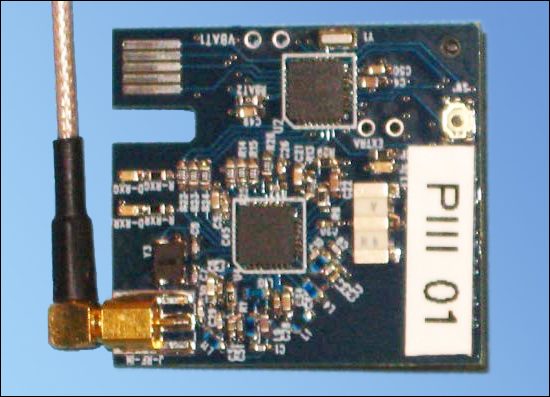

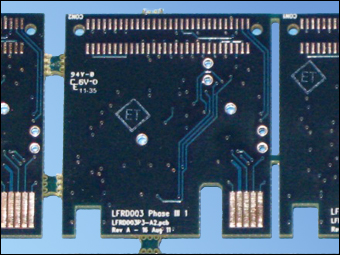

5406fig00c
