MAX7030

推荐新设计使用

低成本、315MHz和433.92MHz ASK收发器，带有N分频PLL

数据手册 (Rev. 4)

产品选型表

产品模型: 4

Viewing:

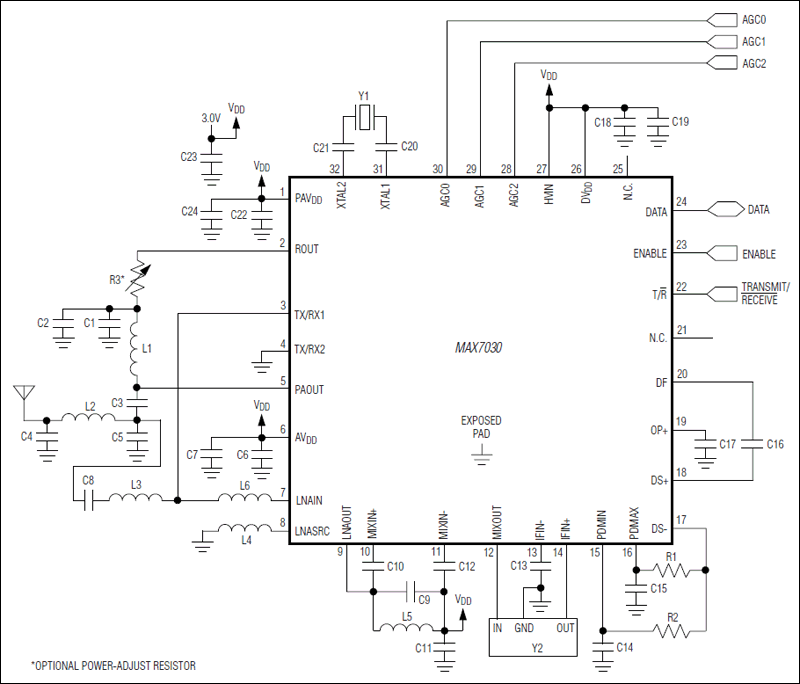

产品详情

单电源供电：+2.1V至+3.6V或+4.5V至+5.5V
单晶体收发器
工厂预置频率(无需串行接口)
ASK/OOK调制
为50Ω负载提供+10dBm输出功率
内置TX/RX开关
内置发送和接收PLL、VCO和环路滤波器
> 45dB的镜频抑制比
典型RF灵敏度为*：-114dBm
可由外部滤波器选择IF带宽
< 12.5mA的发送模式电流
< 6.7mA的接收模式电流
< 800nA的关断电流
快速上电启动，< 250µs
小尺寸，32引脚、薄型QFN封装

参考资料

数据手册 2

MAX7030: Low-Cost, 315MHz and 433.92MHz ASK Transceiver with Fractional-N PLL Data Sheet (Rev.4) 07/09/2012

MAX7030: 低成本、315MHz和433.92MHz ASK收发器，带有N分频PLL Data Sheet (Rev.3) 02/28/2011

技术文章 15

高效率﹑低成本ISM频段发送器中的功放 07/06/2007

遥控门禁(RKE)系统的设计要求 06/28/2007

避免ISM-RF产品中的PCB布局“缺陷” 08/18/2011

助听器介绍及其设计要点 09/06/2010

UHF ISM波段发射器的辐射功率和场强测试 10/23/2007

RF和混合信号PCB的一般布局指南 12/14/2015

ISM RF产品的无线链路计算 04/08/2012

RF Basics Guide 04/12/2012

How to Optimize an ISM Radio Frequency (RF) System 10/01/2012

Crystal Calculations for ISM-RF Products 06/29/2012

Baseband Calculations for ISM-RF Receivers 06/20/2012

Squelch in ISM-RF Receivers 06/25/2012

Data Slicing Techniques for UHF ASK Receivers 12/22/2005

Important Design Considerations for Heart-Rate and Fitness Monitors 05/10/2010

Design a Crystal Oscillator to Match Your Application 09/18/2012

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX7030HATJ+	32-LFCSP-5X5X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX7030HATJ+T	32-LFCSP-5X5X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX7030LATJ+	32-LFCSP-5X5X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX7030LATJ+T	32-LFCSP-5X5X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
ISM RF收发器< 1GHz 1
MAX7032	量产	低成本、基于晶振的可编程ASK/FSK收发器，带有N分频PLL
产品 1
MAX7031		低成本、308MHz、315MHz和433.92MHz FSK收发器，带有N分频PLL

工具及仿真模型

设计工具 1

ISM-RF Baseband Calculator

评估套件

MAX7030 评估板

立即购买更多内容

特性和优点

经过验证的电路板布局
经过验证的元器件清单
电路板上提供多个测试点
提供针对315MHz或433.92MHz优化的版本
提供支持345 MHz的改造说明
完全装配并经过测试
通过用户提供的连接器和天线，可作为独立式接收器工作

产品详情

MAX7030评估板(EV kit)支持详细评估MAX7030 ASK收发器。评估板支持测试器件RF性能，且无需附加支持电路。RF输入电路设计配合50Ω源阻抗的RF信号发生器或50Ω输入阻抗的频谱分析仪使用，具有SMA连接器，便于连接测试设备。评估板也可直接连接到用户的嵌入式设计，便于数据编码。

MAX7030评估板有两种版本：315MHz版本和433.92MHz版本。针对这些频率优化无源补偿。MAX7030 IC本身支持三种频率：315MHz、345MHz和433.92MHz。很容易通过更改评估板元件，来支持300MHz至450MHz RF频率。

为方便部署到客户的设计，MAX7030评估板也具有经过验证的印刷电路板(PCB)布局，很容易复制，加快上市时间。可从以下网址下载PCB gerber文件：
www.maximintegrated.com

应用

双向遥控钥匙
车库开门器
家庭自动化
本地遥感勘测系统
远端控制
遥感
安全系统
烟雾报警器

资料

MAX7030EVKIT Gerber File - Design Files
123.77 K

MAX7030 评估板

立即购买更多内容

特性和优点

经过验证的电路板布局
经过验证的元器件清单
电路板上提供多个测试点
提供针对315MHz或433.92MHz优化的版本
提供支持345 MHz的改造说明
完全装配并经过测试
通过用户提供的连接器和天线，可作为独立式接收器工作

产品详情

MAX7030评估板(EV kit)支持详细评估MAX7030 ASK收发器。评估板支持测试器件RF性能，且无需附加支持电路。RF输入电路设计配合50Ω源阻抗的RF信号发生器或50Ω输入阻抗的频谱分析仪使用，具有SMA连接器，便于连接测试设备。评估板也可直接连接到用户的嵌入式设计，便于数据编码。

MAX7030评估板有两种版本：315MHz版本和433.92MHz版本。针对这些频率优化无源补偿。MAX7030 IC本身支持三种频率：315MHz、345MHz和433.92MHz。很容易通过更改评估板元件，来支持300MHz至450MHz RF频率。

为方便部署到客户的设计，MAX7030评估板也具有经过验证的印刷电路板(PCB)布局，很容易复制，加快上市时间。可从以下网址下载PCB gerber文件：
www.maximintegrated.com

应用

双向遥控钥匙
车库开门器
家庭自动化
本地遥感勘测系统
远端控制
遥感
安全系统
烟雾报警器

资料

MAX7030EVKIT Gerber File - Design Files
123.77 K
