MAX7031

低成本、308MHz、315MHz和433.92MHz FSK收发器，带有N分频PLL

数据手册 (Rev. 3)

Viewing:

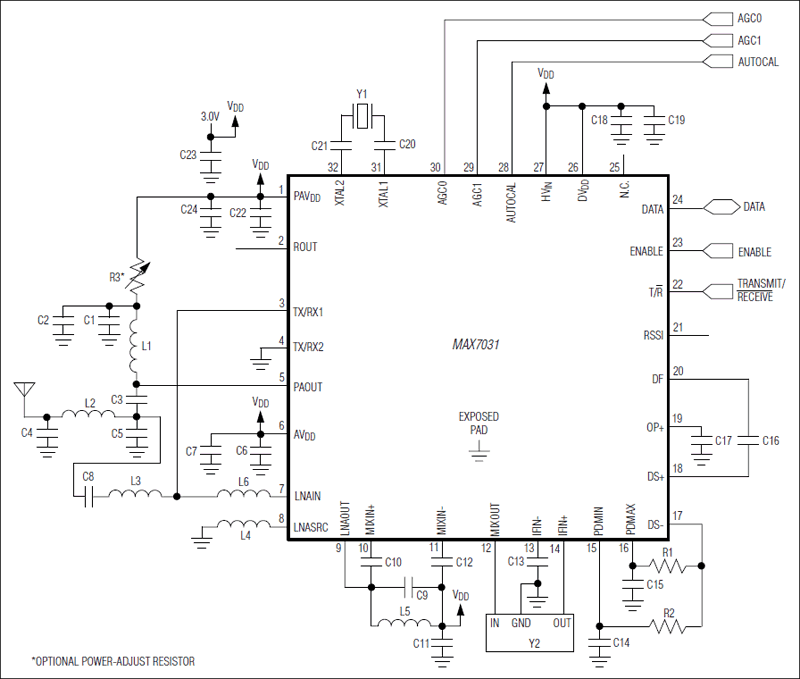

产品详情

单电源供电：+2.1V至+3.6V或+4.5V至+5.5V
单晶体收发器
工厂预设频率(无需串行接口)
FSK调制
工厂预设FSK频偏
为50Ω负载提供+10dBm输出功率
内置TX/RX开关
内置发送和接收PLL、VCO和环路滤波器
镜频抑制> 45dB
典型RF灵敏度*：-110dBm
可由外部滤波器选择IF带宽
具有高动态范围的RSSI输出
发送模式下电流< 12.5mA
接收模式下电流< 6.7mA
关断电流< 800nA
快速上电启动, 启动时间< 250µs
小尺寸32引脚、薄型QFN封装

参考资料

数据手册 1

MAX7031: Low-Cost, 308MHz, 315MHz, and 433.92MHz FSK Transceiver with Fractional-N PLL Data Sheet (Rev.3) 01/21/2011

技术文章 14

高效率﹑低成本ISM频段发送器中的功放 07/06/2007

遥控门禁(RKE)系统的设计要求 06/28/2007

避免ISM-RF产品中的PCB布局“缺陷” 08/18/2011

助听器介绍及其设计要点 09/06/2010

UHF ISM波段发射器的辐射功率和场强测试 10/23/2007

RF和混合信号PCB的一般布局指南 12/14/2015

ISM RF产品的无线链路计算 04/08/2012

RF Basics Guide 04/12/2012

How to Optimize an ISM Radio Frequency (RF) System 10/01/2012

Crystal Calculations for ISM-RF Products 06/29/2012

Baseband Calculations for ISM-RF Receivers 06/20/2012

Squelch in ISM-RF Receivers 06/25/2012

Important Design Considerations for Heart-Rate and Fitness Monitors 05/10/2010

Design a Crystal Oscillator to Match Your Application 09/18/2012

评估设计文件 1

MAX7031EVKIT Gerber File - Design Files 07/25/2023

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
ISM RF收发器< 1GHz 2
MAX7032	量产	低成本、基于晶振的可编程ASK/FSK收发器，带有N分频PLL
MAX7030	推荐新设计使用	低成本、315MHz和433.92MHz ASK收发器，带有N分频PLL

工具及仿真模型

设计工具 1

ISM-RF Baseband Calculator
