MAXQ610

具有红外模块的16位微控制器

更多 showmore-icon

以更低功耗(200nA待机、12MHz下3.75mA)和更宽的工作电压范围(1.7V至3.6V)有效延长电池寿命

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 4
特性
  • 专用指针用于直接读取代码空间
  • 16位指令字、16位数据总线
  • 16 x 16位通用工作寄存器
  • 为应用划分的安全MMU和IP保护
  • 存储器特性
    • 64KB闪存:
      • 512字节扇区
      • 每个扇区所允许的擦除/写次数为20,000次
    • 可屏蔽ROM
    • 2KB数据SRAM
  • 其他外设
    • 电源失效报警
    • 上电复位/报警复位
    • 自动IR载波频率发生器和调制器
    • 2个16位、可编程的定时器/计数器,带重新调节和捕获/比较功能
    • SPI和2路USART通讯端
    • 可编程看门狗定时器
    • 8kHz超微功耗环型振荡器唤醒定时器
    • 多达24个(MAXQ610A)或32个(MAXQ610B)通用I/O
  • 低功耗
    • 停止模式下,TA = +25°C,电源失效监测器禁止时,0.2µA (典型值), 2.0µA (最大值)
    • 工作模式下,12MHz时,3.75mA (典型值)
更多细节
show more Icon

MAXQ610是一款低功耗、16位MAXQ®微控制器,设计用于通用遥控器、消费类电子和白色家电等低功耗产品。 MAXQ610结合了强大的16位RISC微控制器和集成外设,包括两个USART和一个SPI™主/从通信接口,以及能够产生载波频率的IR模块和灵活的复用键盘控制I/O。

MAXQ610包含64KB闪存和2KB数据SRAM。通过安全MMU提供知识产权保护(IP),该安全MMU可支持多种授权等级配置,保护代码不被复制和进行逆向工程。授权等级使厂商可以提供MAXQ610运行的库文件和应用程序,并通过授权限制对数据和代码的访问。

为了在低功耗电池供电产品中维持有效状态,MAXQ610包括一个超低功耗停止模式(0.2µA,典型值)。该模式下,只有少数电路保持供电。唤醒源包括外部中断、电源失效中断以及定时器中断。微控制器工作在1.70V至3.6V宽工作电压范围内。

注:要了解器件的全部特性,设计人员具备以下文档。其中数据资料包含引脚说明、特性概述和电气特性。 勘误表则给出了与已发布的数据规格的不同。用户指南则给出了器件特性和工作的详细信息。

产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

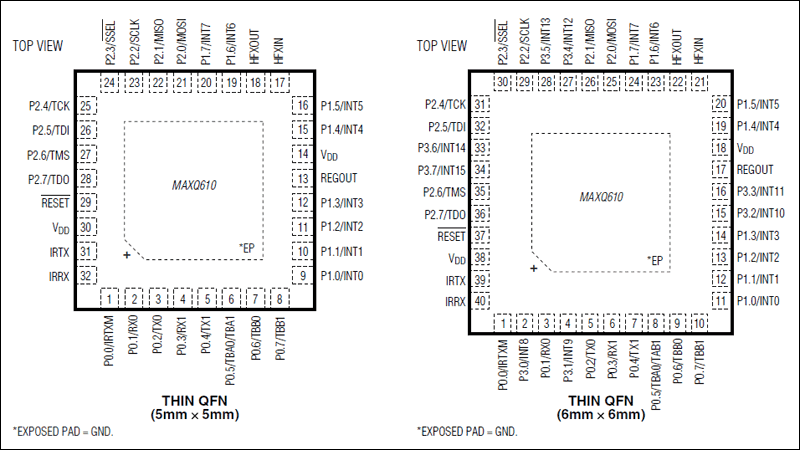

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAXQ610A-0000+
  • HTML
  • HTML
MAXQ610B-0000+
  • HTML
  • HTML
MAXQ610J-0000+
  • HTML
  • HTML
MAXQ610J-0000+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAXQ610-KIT

MAXQ610评估板

zoom

MAXQ610-KIT

MAXQ610评估板

MAXQ610评估板

特性和优点

  • 通过所提供的USB-JTAG/1-Wire适配器方便地进行代码装载及调试
  • JTAG接口实现在应用调试功能
    • 单步执行跟踪
    • 通过代码地址、数据存储器地址或寄存器访问实现断点操作
    • 查看和编辑数据存储器或寄存器
  • 板载3.3V电压调节器(5V单电源输入)
  • 八路用户输入按键开关
  • 带电平转换的RS-232接口,连接串口0和1
  • 原型区域
  • 带有电路板原理图,提供便捷的参考设计

产品详情

MAXQ610评估板(EV kit)是经过验证的平台,可方便地用来评估用于电池供电设备的低功耗、16位、RISC微控制器MAXQ610的功能。该评估套件包含了MAXQ610评估板,板上带有红外(IR)发送和接收器、两路RS-232串行通道、四个用于访问处理器I/O端口引脚的8针插头、一个5V单电源输入和一组用于用户输入的八按键开关。评估板包括软件、USB至JTAG/1-Wire®适配器、10引脚JTAG接口电缆以及标准的A至迷你B USB转接电缆,用于连接计算机。评估板提供完备的系统功能,理想用于系统开发、调试,以及MAXQ610 RISC处理器的性能评估。

应用

  • 电池供电便携式设备
  • 消费类电子
  • 家用产品
  • 远端控制
  • 白色家电
参考电路

参考电路 3

5404fig01

Water Meter Automatic Meter Reading (AMR) Reference Design

5406fig00c

2-Way Remote Control Reference Design

zoomopens a dialog

LFRD004

2-Way Remote Control Reference Design

2-Way Remote Control Reference Design

特性和优点

Features

  • Proven printed circuit board (PCB) layout
  • Proven component parts list
  • Preprogrammed transceiver (TRX) pair for quick demonstration capabilities
  • Free MAXQ® microcontroller programming tools available for flexible operation

Quick Start

  1. Pull the two RC boards out of box and connect the batteries.
  2. Connect an antenna/cable to each of the MMCX connectors.
  3. Position the radios within about 1m to 2m of each other and press the switch on one of the boards. The 2-way remote control will broadcast a frame and receive an echo back, indicated by the green LED.
查看参考设计详情 external link
5391fig00a

Wireless Automatic Meter Reading Reference Design

zoomopens a dialog

LFRD002

Wireless Automatic Meter Reading Reference Design

Wireless Automatic Meter Reading Reference Design

特性和优点

Features

  • Proven printed circuit board (PCB) layout
  • Proven component parts list
  • Preprogrammed transceiver (TRX) pair for quick demonstration capabilities
  • Free MAXQ® microcontroller programming tools available for flexible operation

Quick Start

  1. Pull the three boards (two MTR boards and the RDR board) out of box and install the batteries.
  2. Connect the RDR antenna.
  3. Navigate the RDR menu system MAIN MENU -> AMR MENU -> START COMM
查看参考设计详情 external link
