概览
优势和特点
- 高性能、低功耗16位RISC内核
- DC至20MHz工作,每MHz近1MIPS
- 双1.8V内核/3V I/O,提供低功耗/灵活的接口
- 33条指令,绝大多数为单周期
- 3个独立的数据指针,加速数据转移,具有自动递增/递减功能
- 16层硬件堆栈
- 16位指令字节、16位数据总线
- 16 x 16位、通用寄存器
- 为C编译器优化(高速/密度代码)
- 程序与数据存储器
- 32k字节闪存,掩膜ROM用于高产量产品
- 10,000次闪存写/擦次数
- 1k字节内部数据RAM
- 用于编程的JTAG/串行引导装入器
- 外部特性
- 最多50个通用I/O引脚
- 100/132段LCD驱动器
- 最多4个COM口与36段
- 支持静态、1/2和1/3 LCD偏置
- 无需外部电阻
- SPI™和1-Wire® (-RAX/RAX+/-RFX/-RFX+)硬件I/O端口
- 一个或二个串行UART
- 40位累加器的单周期16 x 16硬件乘法/累加
- 三个16位可编程定时/计数器
- 8位亚秒系统定时器/告警
- 32位二进制实时时钟,具有定时闹钟
- 可编程看门狗定时器
- 灵活的编程接口
- 引导装载器简化编程
- 通过JTAG进行在系统编程
- 支持闪存的在应用编程
- 超低功耗
- PMM1为2.2V时,8MHz闪存工作下典型值为190µA
- 低功耗待机模式下典型值为700nA
- 低功耗的32kHz模式和256分频模式
产品详情

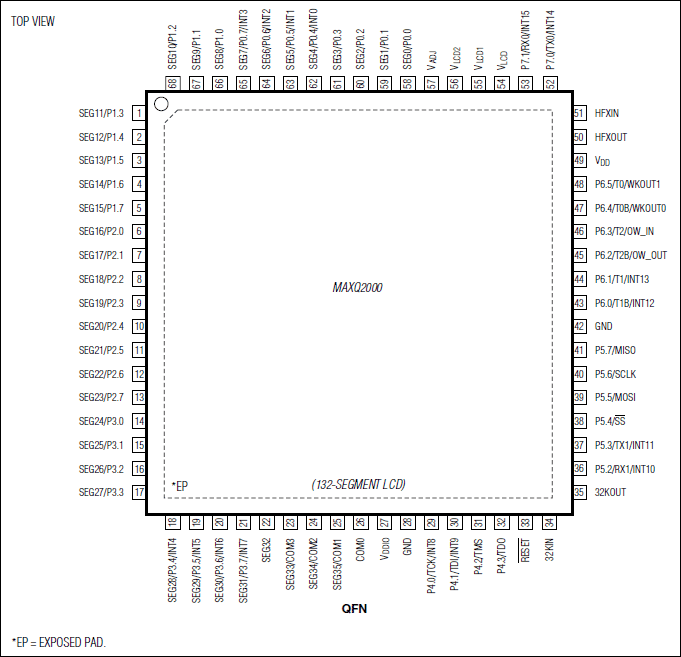

MAXQ2000微控制器是低功耗16位器件,包含液晶显示(LCD)接口,可以驱动最多100 (-RBX/-RBX+)段或132 (-RAX/-RAX+/-RFX/-RFX+)段。MAXQ2000适用于血糖监测系统,也适用于其他需要高性能、低功耗工作的应用。该器件最高可以工作在14MHz (VDD > 1.8V)或20MHz (VDD > 2.25V)频率。MAXQ2000具有32k字闪存、1k字RAM、三个16位定时器和1个或2个通用同步/异步接收器/发送器(UART)。闪存有助于原型开发和低产量产品。微控制器内核由1.8V电源供电,具有独立的I/O电源引脚,提供更高的灵活性。超低功耗休眠模式使这些器件非常适合电池供电的便携式装置。
注:要了解器件的全部特性,设计人员具备以下文档。其中数据资料包含引脚说明、特性概述和电气特性。 勘误表则给出了与已发布的数据规格的不同。用户指南则给出了器件特性和工作的详细信息。
- MAXQ2000 IC数据资料
- MAXQ2000参数修改勘误表(点击此处可下载)
- MAXQ系列用户指南 (English only)
- MAXQ系列用户指南:MAXQ2000补充材料 (English only)
应用
- 电池供电和便携式设备
- 消费类电子
- 数据采集系统和数据记录仪
- 电化学与光传感器
- 气体及化学传感器
- 家用产品
- HVAC
- 工业控制
- 医疗仪表
- 安全检测
- 智能发送器
- 温度监控器/湿度传感器
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

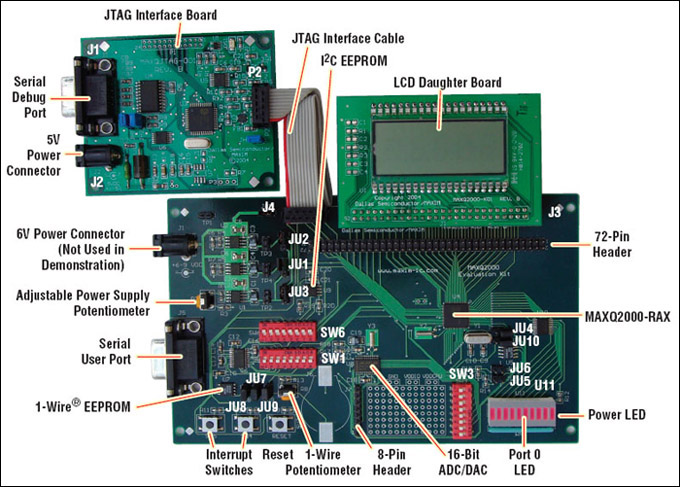

评估套件 (4)
