MAX686

DAC控制、boost反相型LCD偏置电源,内置开关

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 内部500mA、28V N沟道开关(无需外部FET)
  • 输出电压可调至+27.5V或-27.5V
  • 通过6位DAC控制输出电压
  • 效率高达90%
  • 小型16引脚QSOP封装(与8引脚SO封装尺寸相同)
  • 电源正常指示器
  • 静态电流:65µA
  • 关断电流:1.5µA
  • 开关频率高达300kHz
更多细节
show more Icon

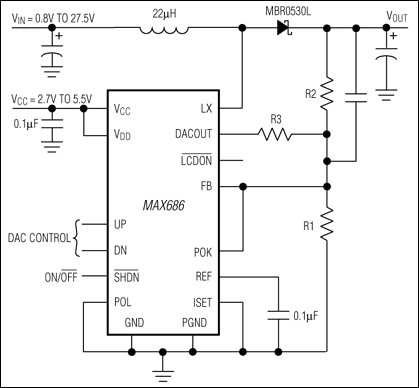

MAX686 DAC控制的升压/反相IC将正输入电压转换为高达+27.5V或-27.5V的正或负LCD偏置电压。该器件具有一个内部N沟道MOSFET开关、可编程电流限制功能和一个用于对输出电压进行数字调节的内部6位数模转换器(DAC)。它采用小型16引脚QSOP封装(与8引脚SO封装尺寸相同)。

MAX686采用限流、脉冲频率调制(PFM)控制方案,在宽负载范围内提供高效率。高开关频率(高达300kHz)支持其使用小型外部元件。

LCDON输出支持在移除显示逻辑电压时自动禁用LCD偏置电压,从而保护显示器。MAX686的IC输入电压范围为+2.7V至+5.5V,电感输入电压范围为+0.8V至+27.5V。典型静态电源电流为65µA。关断电流为1.5µA。

MAX686提供高集成度以节省空间、降低功耗并延长电池使用时间,因此是电池供电便携式设备的不二之选。除了不包含内置DAC外,MAX629与MAX686类似。两种器件均提供评估套件以协助设计。



应用

  • 笔记本电脑
  • 掌上电脑
  • PDA及其它手持设备
  • 便携式数据收集终端
  • LCD正或负偏置
  • 变容调谐二极管偏置
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX686EEE+
  • HTML
  • HTML
MAX686EEE+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 7, 2023

- 2361C

WAFER FAB

MAX686EEE+

量产

MAX686EEE+T

量产

1月 24, 2019

- 1746N

ASSEMBLY

MAX686EEE+

量产

MAX686EEE+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 7, 2023

- 2361C

arrow down

WAFER FAB

MAX686EEE+

量产

MAX686EEE+T

量产

1月 24, 2019

- 1746N

arrow down

ASSEMBLY

MAX686EEE+

量产

MAX686EEE+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX686EVKIT

MAX686评估板

zoom

MAX686EVKIT

MAX686评估板

MAX686评估板

特性和优点

  • 输出电压:
    • +18V典型正输出(或可在+12.6V至+24V范围内上/下调节)
    • -17V典型负输出(或可在-22.7V至-11.4V范围内上/下调节)
  • 电池输入电压:
    • +0.8V至+18V(正输出)
    • +0.8V至+12V(负输出)
  • VIN电源范围:+2.7V至+5.5V
  • 高达20mA输出电流
  • 通过6位DAC控制输出电压
  • 内部0.5A、28V N沟道开关
  • IC关断电流:1.3µA
  • 开关频率高达300kHz
  • 表面贴装元件
  • 装配完成且经过测试

产品详情

MAX686评估套件(EV套件)是一款装配完成且经过测试的表面贴装电路板,包含两个独立的开关调节器电路。第一个电路将+0.8V至+18V电池电压转换为+18V LCD偏置电压,支持高达20mA的电流。第二个电路将+0.8V至+12V电池电压转换为-17V电压,支持高达20mA的电流。

MAX686在VIN处需要+2.7V至+5.5V电源,但电感供电电压可低至+0.8V。该器件具有一个内部N沟道MOSFET开关、可编程电流限制功能和用于对输出电压进行数字调节的内部6位DAC。MAX686评估套件具有低静态电流和高效率,可有效延长电池使用时间。工作频率高达300kHz,支持使用微型表面贴装电感。



应用

  • 笔记本电脑
  • 掌上电脑
  • PDA及其它手持设备
  • 便携式数据收集终端
  • LCD正或负偏置
  • 变容调谐二极管偏置
