1901: 1.8V至28V输入、PWM升压型控制器，µMAX封装 Data Sheet (Rev. 3)1/1/1900PDF2M
概览
优势和特点
- 1.8V最小启动电压(MAX669)
- 宽输入电压范围：1.8V至28V
- 小尺寸10引脚µMAX封装
- 电流模式PWM和空闲工作模式
- 效率高于90%
- 100kHz至500kHz可调节振荡器或SYNC输入
- 220µA静态电流
- 逻辑电平关断
- 软启动
产品详情
MAX668/MAX669固定频率、脉宽调制(PWM)、电流模式DC-DC控制器设计用于较宽范围输入的DC-DC转换应用，包括升压、SEPIC、反激和隔离输出结构。可输出20W或更高功率，转换效率高于90%。1.8V至28V输入电压范围支持较宽范围的电池或交流供电输入。先进的BiCMOS设计具有低工作电流(220µA)、可调节工作频率(100kHz至500kHz)、软启动，同步输入允许MAX668/MAX669振荡器与外部时钟同步。
DC-DC转换效率经过优化，具有100mV低电流检测电压，以及Maxim专有的Idle Mode™控制方法。中、高负载时，控制器工作在PWM模式，具有最低噪声和最优效率，只有在轻载条件下利用脉冲模式(较小电感电流)减小工作电流、最大程度提高效率。器件也包括逻辑电平关断输入，将供电电流降低至3.5µA。
MAX669优化用于低输入电压，可保证启动电压为1.8V，要求自举操作(IC由升压输出供电)。器件支持高达28V的输出电压。MAX668采用低至3V的输入电压工作，可连接为自举或非自举(IC由输入电源或其它电源供电)配置。非自举配置时，对输出电压无限制。两款IC采用尺寸非常小巧的10引脚µMAX®封装。
应用
- 蜂窝电话
- LAN与网络系统
- POS系统
- 电信硬件
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
MAX669 Reliability Data1/12/2023PDF25K
-
UG-5861: EE-SIM Design and Simulation Environment User Guide5/5/2014PDF3M

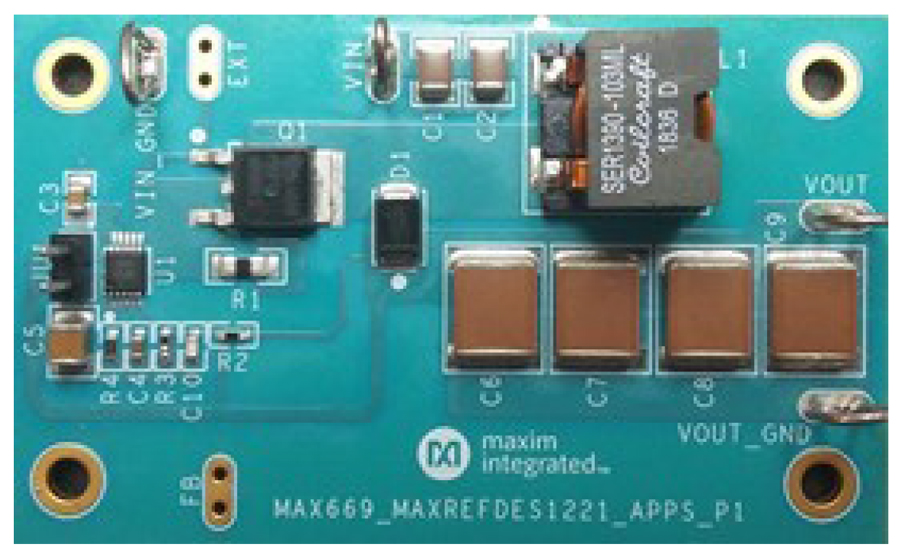

参考电路 (1)
