概览

优势和特点

  • 带47µA (典型值)启动电流的电流模式控制
  • 电阻可编程的±4.5%精确开关频率:
    • 25kHz至1.25MHz (MAX5068A/B)
    • 12.5kHz至625kHz (MAX5068C/D/E/F)
  • 85VAC至265VAC整流或36VDC至72VDC输入(MAX5068A/C/D)
  • 10.8V至24V输入直接驱动(MAX5068B/E/F)
  • 频率同步输入(MAX5068A/B/C/E)
  • 可编程的“死区时间”和斜坡补偿
  • 可编程的启动电压(UVLO)
  • 可编程的UVLO滞回(MAX5068A/B/D/F)
  • 集成了故障检测功能(间歇)
  • -40°C至+125°C汽车级温度范围
  • 16引脚热增强型TSSOP-EP封装

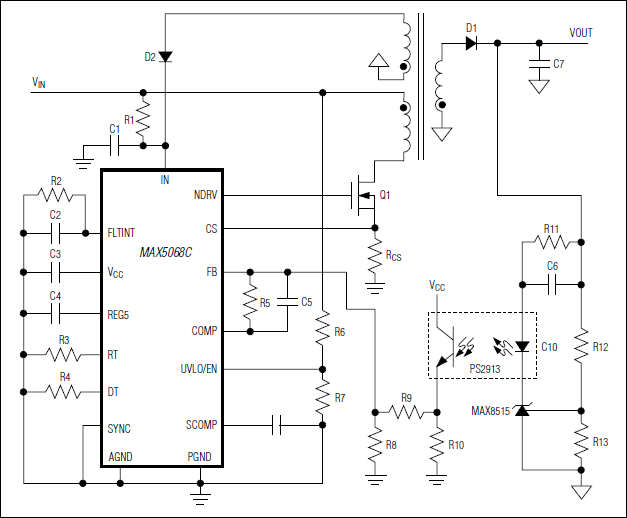

产品详情

MAX5068为高频、电流模式、脉宽调制(PWM)控制器,集成了实现AC-DC或DC-DC固定开关频率电源所需的所有模块。通过初级或次级调节,可以轻松地构建隔离或非隔离型的电源。带有前沿消隐的电流模式控制简化了控制回路的设计,且可编程内置斜坡补偿电路在占空比超过50%时,使电流回路保持稳定。MAX5068A/B最大占空比限制在50%,适合于单端正激转换器。MAX5068C/D/E/F允许75%的最大占空比。MAX5068内置精确的外部可编程振荡器,从而简化了系统设计。

输入欠压锁定(UVLO)设定输入电源启动电压,保证电压不足时严格工作。

单个外部电阻设置振荡器频率在12.5kHz至1.25MHz之间。MAX5068A/B/C/E提供同步输入,用于与外部时钟同步。对于MAX5068A/B,FET驱动器的占空比最大值为50%,而MAX5068C/D/E/F为75%。可编程的间歇电流限制在严重故障条件下提供额外的保护。

MAX5068规定工作在-40°C至+125°C的汽车级温度范围内,且采用16引脚热增强型TSSOP-EP封装。对于双路FET驱动器的应用,请参考MAX5069数据资料。

注意:MAX5058设计用于高压工作,请小心操作。

应用

  • 工业电源变换
  • 隔离型电信电源
  • 网络系统电源
  • 服务器电源
  • 通用输入AC电源
