MAX5052

电流模式PWM控制器，带有误差放大器，适用于隔离型/非隔离型电源

更多 showmore-icon

隔离/非隔离电流模式PWM控制器，适合通用的离线、电信或12V输入系统

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.1)

PDF

1月 1, 1900 ellipse 中文

3643: 电流模式PWM控制器，带有误差放大器，适用于隔离型/非隔离型电源 Data Sheet

(产品技术资料帮助）
打开PDF文件 external-link 349.00K
Documentation 查看所有文档
产品模型 3
特性
  • 小巧的8引脚µMAX封装
  • 电流模式控制
  • 50W输出功率
  • 通用离线输入电压范围
    • 整流的85VAC至265VAC (MAX5052)
  • 10.8V至24V输入电压可直接驱动VIN (MAX5053)
  • 数字软启动
  • 可编程输入启动电压
  • 内置高滞回的自举UVLO (MAX5052)
  • 带有1%精密基准的误差放大器
  • 热关断
  • 45µA (典型)启动电流
  • 1.4mA (典型)工作电流
  • 262kHz ±12%固定开关频率
  • 50%最大占空比(MAX5052A/MAX5053A)
  • 75%最大占空比(MAX5052B/MAX5053B)
  • 60ns逐周期限流响应时间
更多细节
show more Icon

MAX5052/MAX5053电流模式PWM控制器包含了设计一个宽输入隔离/非隔离电源所需的所有控制电路。MAX5052非常适用于通用输入(整流电压85VAC至265VAC)或电信(-36VDC至-72VDC)电源。MAX5053适用于低输入电压(10.8VDC至24VDC)电源。

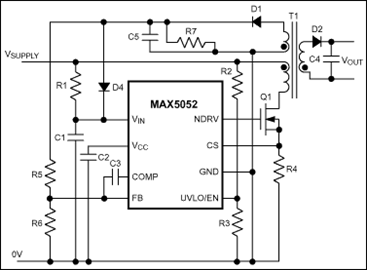

MAX5052/MAX5053内置一个误差放大器，能够用来调整第三绕组的输出电压。这能够实现主侧稳压的隔离电源，无需光电耦合器。输入欠压锁定(UVLO)可用来设定输入电源启动电压，并在电压不足的情况下保证正确的操作。输入电源启动电压可用外部分压器进行设定。为了关断器件，可将UVLO引脚拉至低电平。内部数字软启动减小了输出电压过冲。内部热关断电路可在结温超过+130°C时为器件提供保护。

MAX5052具有内置的自举UVLO，具有大滞回，启动需要最低23.6V的电压。MAX5053内部没有自举UVLO，可被直接偏置为最低10.8V电压。

262kHz开关频率已在内部校准至±12%；便于对磁性元件和滤波元件进行优化，实现紧凑、性价比高的电源。MAX5052A/MAX5053A具有50%的最大占空比。MAX5052B/MAX5053B具有75%的最大占空比。这些器件均采用8引脚µMAX封装，工作在-40°C至+85°C温度范围。

应用

  • 12V升压调节器
  • 12V SEPIC调节器
  • 计算机系统/服务器
  • 工业电源变换
  • 隔离型不间断工作电路
  • 隔离型电信电源
  • 网络系统
  • 电源
  • 通用输入AC
Show More Arrow image
file 查看数据手册 (Rev.1)
Documentation 查看所有文档
产品模型 3
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX5052

文档

8
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 可靠性数据
  • 设计笔记
  • 应用笔记
  • 全部
    TickIcon
  • 英文
  • 中文
  • 日文
resetfilter

重置过滤器

数据手册

3

PDF Vector

PDF

更新 03/11/2004
英文

MAX5052-MAX5053B: Current-Mode PWM Controllers with an Error Amplifier for Isolated/Nonisolated Power Supplies Data Sheet (Rev.1)

打开PDF文件

redirect
349.00K
download

下载 PDF

PDF Vector

PDF

更新 01/01/1900
中文

3643: 电流模式PWM控制器，带有误差放大器，适用于隔离型/非隔离型电源 Data Sheet

打开PDF文件

redirect
349.00K
download

下载 PDF

PDF Vector

PDF

更新 01/01/1900
日文

3643: 絶縁型/非絶縁型電源用エラーアンプ付き、電流モードPWMコントローラ Data Sheet

打开PDF文件

redirect
349.00K
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 01/12/2023
英文
MAX5052 Reliability Data redirect icon

111.79K

download

下载 PDF

设计笔记

1

PDF Vector

HTML

更新 10/10/2011
英文
Demonstrating Green Technology with Apples, Oranges, Lemons, and Limes redirect icon

应用笔记

3

PDF Vector

HTML

更新 10/26/2004
英文
New Ethernet Systems Distribute DC Power with Data redirect icon

PDF Vector

HTML

更新 11/29/2004
中文
新型以太网系统, 与数据传输一起提供直流供电 redirect icon

PDF Vector

HTML

更新 08/25/2009
日文
データとともにDC電力を給電する新しいイーサネットシステム redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 5
show more Icon

数据手册 2

MAX5052-MAX5053B: Current-Mode PWM Controllers with an Error Amplifier for Isolated/Nonisolated Power Supplies Data Sheet (Rev.1)
3643: 电流模式PWM控制器，带有误差放大器，适用于隔离型/非隔离型电源 Data Sheet

可靠性数据 1

MAX5052 Reliability Data

应用笔记 1

新型以太网系统, 与数据传输一起提供直流供电

设计笔记 1

Demonstrating Green Technology with Apples, Oranges, Lemons, and Limes

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
MAX5052AEUA+ Micro-MAX, Thin Shrink Small-Outline external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX5052BEUA+ Micro-MAX, Thin Shrink Small-Outline external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX5052BEUA+T Micro-MAX, Thin Shrink Small-Outline external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

部分模型 产品周期 描述

反激、正向和隔离式控制器2
MAX5021
popup image
Cart

量产

电流模式PWM控制器，用于隔离型电源

MAX5022
popup image
Cart

量产

电流模式PWM控制器，用于隔离型电源

评估套件 1

MAX5052AEVKIT

MAX5052A评估板

zoom

MAX5052AEVKIT

MAX5052A评估板

download icon

下载

 print icon

打印
MAX5052AEVKIT
MAX5052A评估板

特性和优点

  • +36VDC至+72VDC或-36VDC至-72VDC输入电压范围
  • 隔离输出
    • VOUT1：+5V/1.5A
    • VOUT2：+15V/100mA
  • +5V输出具有±5% (典型)的负载调整(150mA至1.5A)
  • 83%效率(48V输入，满载)
  • 逐周期电流限制
  • 262kHz开关频率
  • 数字软启动
  • 欠压锁定(UVLO)
  • 主侧调整，1500V隔离
  • 低成本反激设计
  • 经过完全安装与测试
立即购买 更多内容

产品详情

MAX5052A评估板(EV kit)是一块完全安装且经过测试的电路板，包含一个9W反激型DC-DC转换器。电路被配置为+5V和+15V两种输出电压，分别提供1.5A和100mA的电流。该电路可使用+36VDC至+72VDC或-36VDC至-72VDC作为输入电源。

本评估板采用单管反激型DC-DC转换拓扑，提供83%的高效率。表贴变压器为两路输出提供1500V的电气隔离。采用主侧调整降低了电路成本，欠压锁定(UVLO)、数字软启动和热关断等功能实现了一个高可靠的9W隔离电源。

262kHz的工作频率允许选用小尺寸的磁性元件和输出电容。

警告：MAX5052A评估板设计为高压工作模式，本评估板以及与之相连的设备会带有危险电压。当用户为本评估板加电或用它为相连的设备供电时，务必遵照高压电气设备安全操作规程行事。

当出现严重故障或失效状态时，本评估板有巨大能量耗散，可能会造成元件或元件碎片的高速溅射。应当小心操作MAX5052A评估板，以免可能的人身伤害。

应用

  • 12V升压调节器
  • 12V SEPIC调节器
  • 计算机系统/服务器
  • 工业电源变换
  • 隔离型不间断工作电路
  • 隔离型电信电源
  • 网络系统
  • 通用输入AC电源

评估套件1

MAX5052AEVKIT

MAX5052A评估板
