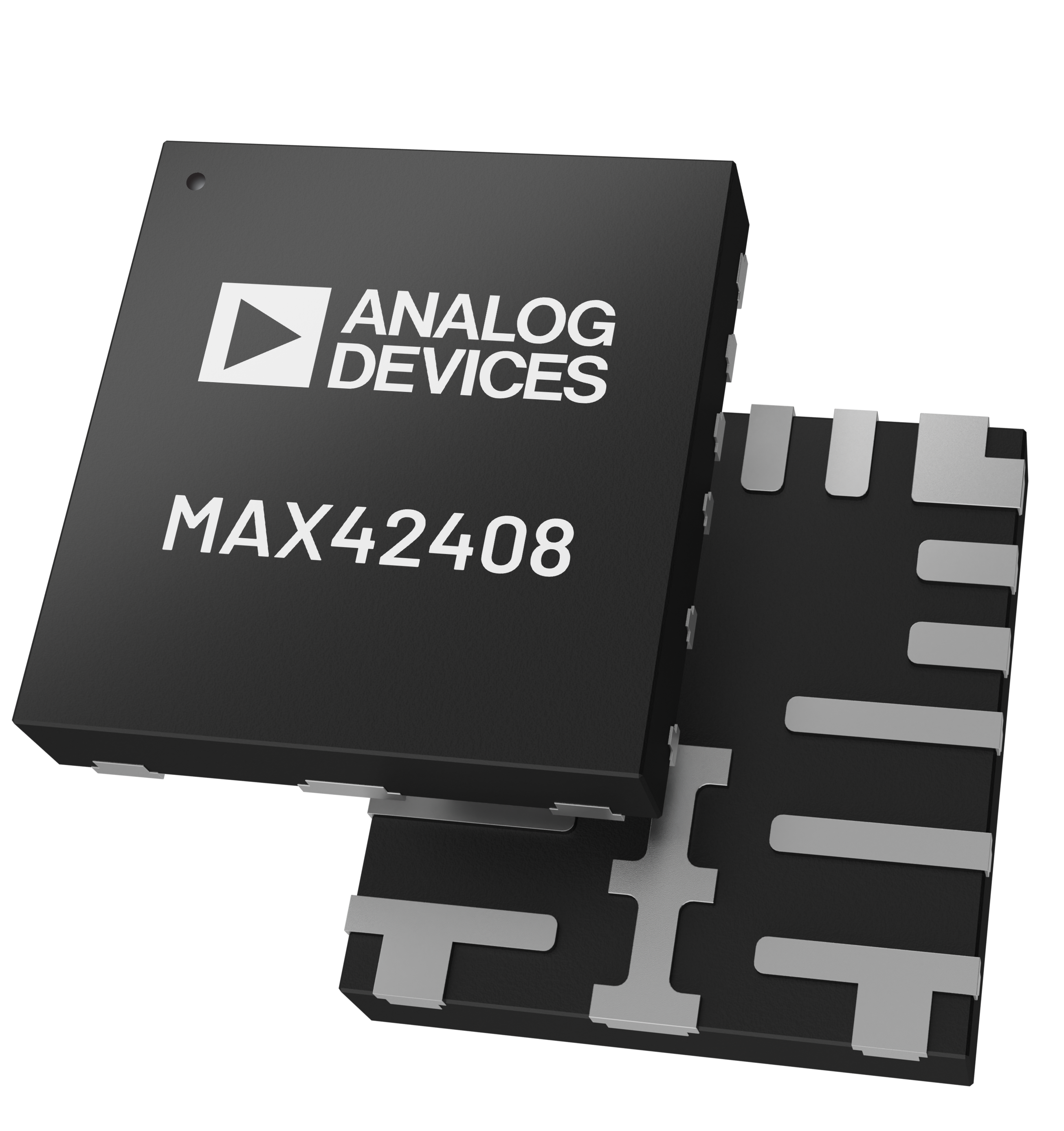

MAX42408

具有10μA静态电流和双相能力的36V、8A/10A全集成降压转换器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 采用小解决方案尺寸的高功率DC/DC转换器
    • 工作VIN范围为4.5V至36V
    • 集成FET的同步DC-DC转换器
    • 最大输出电流：8A/10A
    • 固定频率选项：400kHz和1.5MHz
    • 固定软启动时间
      • 2.5ms (400kHz)
      • 3.5ms (1.5MHz)
    • 34ns最短导通时间
    • 可编程输出电压
      • 0.8V至10V (400kHz)
      • 0.8V至6V (1.5MHz)
    • 对称和平衡的SUP和PGND引脚布局可实现更好的EMI性能
    • 散热增强型3.5mm x 3.75mm、17引脚FC2QFN封装
  • 在所有负载范围内保持高效率
    • 跳跃模式下的静态电流为10μA
    • 在12VIN/3.3VOUT/400kHz时效率高达95.6%
    • 在12VIN/3.3VOUT/1.5MHz时效率高达93.9%
  • 双相操作的负载能力高达20A
    • 频率同步输入/输出
    • 控制器和目标之间180º错相
    • 动态均流
  • 强制PWM和跳跃工作模式
  • 99%占空比工作模式以实现低压差
  • 电源良好指示
  • 过温和短路保护
  • 温度范围：-40°C至+125°C
  • 可扩展的电源解决方案
  • 封装与MAX42405/MAX42406兼容
更多细节
show more Icon

MAX42408/MAX42410均为高度集成的同步降压转换器，具有内部高侧和低侧开关。这些IC均可在4.5V至36V的输入电压范围内提供高达8A/10A的电流。电压质量可以通过PGOOD信号来监测。MAX42408/MAX42410可以在压差模式下以99%的占空比运行，非常适合工业应用。

MAX42408/MAX42410提供可编程输出电压选项。1.5MHz和400kHz的高开关频率选项支持使用小型外部元件并降低输出纹波。可编程的SYNC输入支持三种模式以优化性能：强制PWM模式、具有超低静态电流的跳跃模式以及与外部时钟的同步模式。

MAX42408/MAX42410还具有双相功能，支持高达20A的设计。两个IC可配置为控制器和目标，进行动态电流共享和180º错相操作。

MAX42408/MAX42410采用小型3.5mm x 3.75mm、17引脚FC2QFN封装。它们与MAX42405/MAX42406（5A至6A）系列产品引脚兼容。

应用

  • 负载点
  • 工业自动化
  • 分布式直流电源系统
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX42408

文档

2
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 01/12/2024
英文

MAX42408-MAX42410: 36V, 8A/10A Fully Integrated Buck Converter with 20μA Quiescent Current and Dual-Phase Capability Data Sheet (Rev.1)

打开PDF文件

redirect
0.98 M
download

下载 PDF

PDF Vector

PDF

更新 01/12/2024
日文

MAX42408-MAX42410: 10μA 自己消費電流、2 相動作可能な36V、8A/10A 全機能内蔵降圧コンバータ データシート (Rev.1)

打开PDF文件

redirect
0.98 M
download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
MAX42408AFOA+ 17 LD, FC2QFN 3.5X3.75X external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX42408AFOA+T 17 LD, FC2QFN 3.5X3.75X external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX42408AFOB+ 17 LD, FC2QFN 3.5X3.75X external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX42408AFOB+T 17 LD, FC2QFN 3.5X3.75X external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

MAX42410EVKIT

MAX42408/MAX24210评估套件

zoom

MAX42410EVKIT

MAX42408/MAX24210评估套件

download icon

下载

 print icon

打印
MAX42410EVKIT
MAX42408/MAX24210评估套件

特性和优点

  • 输入电源范围：4.5V至36V
  • 可调输出电压范围：0.8V至6V (1.5MHz)
  • 提供高达8A/10A的电流
  • 频率同步输入
  • 使能输入
  • 提供电压监测PGOOD输出
  • 经过验证的PCB布局
  • 装配完成且经过测试
立即购买 更多内容

产品详情

MAX42410评估套件（EV套件）设计可靠，用于评估具有10μA静态电流的MAX42410同步降压转换器。该评估套件预安装了MAX42410AFOB+ (1.5MHz)，以及用于评估的多个测试点和跳线。评估套件输出电压可变，设置为3.3V。它可以轻松配置为0.8V至6V (1.5MHz)或高达10V (400kHz)，只需做少许的元件改动。该评估套件用于在4.5V至36V输入电压范围内提供高达10A电流。输出电压质量可以通过观察PGOOD信号来监测。
