概览

优势和特点

  • 2.5V至5V系统输出电压
  • 0.8V至5V超级电容电压范围
  • 高达2.5A峰值放电电流
  • 可编程电压及电流门限
  • ±2%门限精度
  • 效率高达95%,包括充电或放电
  • 2.5μA就绪静态电流
  • 较小方案尺寸
  • 3mm x 3mm x 0.75mm TDFN封装

产品详情

MAX38888为超级电容备份调节器,设计用于在超级电容和系统电源轨之间高效传输电源。

有主电池且主电源高于最低系统电源电压时,调节器对超级电容进行充电,充电电流可达500mA。超级电容充电之后,电路仅吸收2.5μA电流,同时超级电容保持在就绪状态。主电池移除后,调节器可防止系统下降到最低工作电压以下,以高达2.5A的速率对超级电容进行放电。

MAX38888可通过外部编程设置超级电容最小和最大电压、最低系统电压、最大充电和放电电流。内部DC/DC转换器仅需要1μH电感。

应用

  • 手持式工业设备
  • 便携式计算机
  • 具有可拆卸电池的便携式设备

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

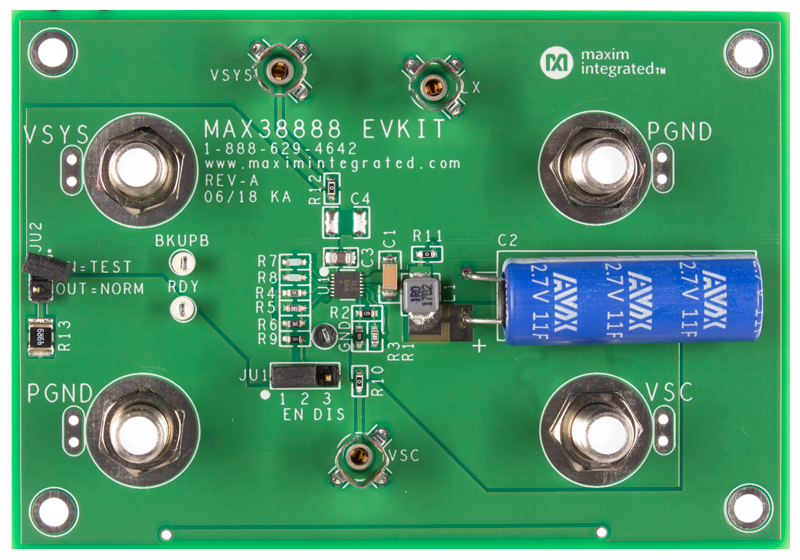

评估套件 (1)

工具及仿真模型

EE-Sim® DC-DC工具

EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计,包括原理图、BOM(采用市售部件)、时域和频域仿真。您可以下载自定义原理图,在独立EE-Sim OASIS仿真器中进一步分析,其中采用SIMPLIS和SIMetrix SPICE引擎。
