MAX20808

推荐新设计使用

双路输出4A、3MHz、2.7V–16V降压型开关稳压器

单封装中集成两个超快小型稳压器，以实现小尺寸设计。

数据手册 (Rev. 1) 产品选型表
产品模型
4
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 功率密度高，元件数量少
    • 双路输出或双相操作
    • 单电源操作，并集成LDO用于偏置生成
    • 可选2.5V至5.5V外部偏置，实现更高效率
    • 紧凑型3.5mm x 4.6mm、21引脚、FC2QFN封装
    • 内部补偿
  • 宽工作范围
    • 输入电压范围：2.7V至16V
    • 输出电压范围：0.5V至5.8V
    • 可配置开关频率：500kHz至3MHz
    • –40°C至+125°C；结温范围
    • 通过3个引脚搭接可编程引脚来选择不同配置
    • 每个输出都有独立的使能和电源良好指示
  • 优化的性能和效率
    • 峰值效率：92.5%（VDDH = 12V, VOUT = 1.8V, fSW = 1MHz）
    • 交错式180°错相工作
    • 可选AMS可改善负载瞬态
    • 可选DCM可提高轻负载效率
    • 有源电流均衡支持双相操作（仅适用于MAX20808）
MAX20808
双路输出4A、3MHz、2.7V–16V降压型开关稳压器

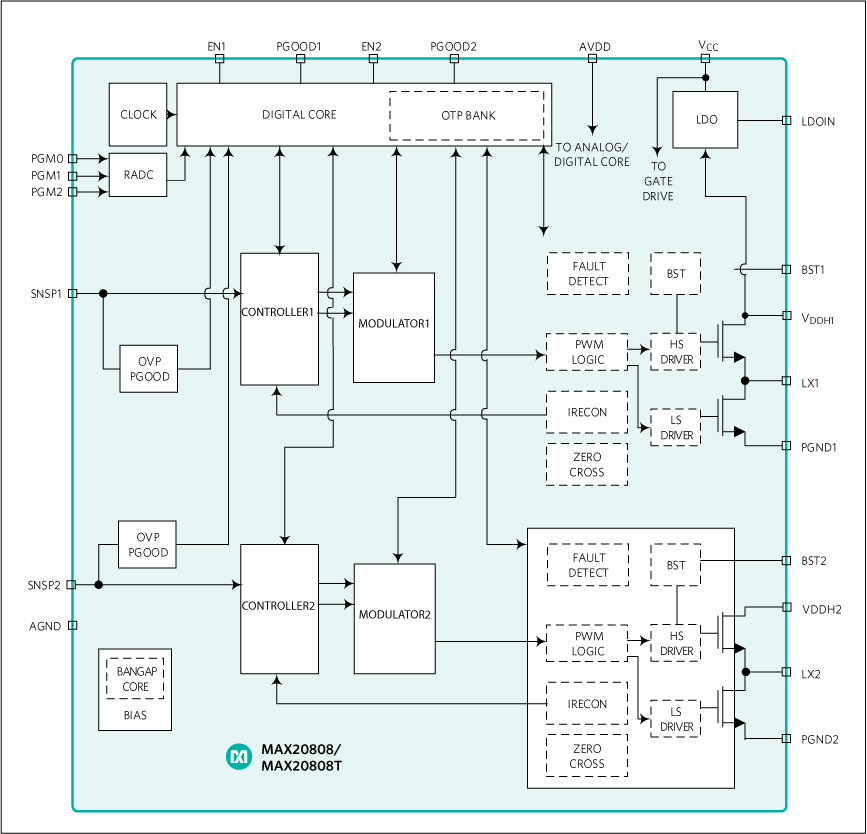

MAX20808: Block Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

应用笔记 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

EE-Sim Power®工具 3

EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计，包括原理图、BOM（采用市售部件）、时域和频域仿真。您可以下载自定义原理图，在独立EE-Sim OASIS仿真器中进一步分析，其中采用SIMPLIS和SIMetrix SPICE引擎。

立即开始EE-Sim 立即开始EE-Sim 立即开始EE-Sim

评估套件

eval board
schematic 1
MAX20808EVKIT

MAX20808评估套件

立即购买 更多内容

特性和优点

  • 输入电压范围：2.7V至16V
  • 输出电压范围：0.5V至5.8V
  • 高效率和电源密度
  • 元件数量少
  • 双输出或单输出双相操作
  • 优化性能
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAX20808评估套件（EV套件）是一款参考平台，用于评估MAX20808——一款双输出、低成本、全集成、高效的小型降压DC-DC开关稳压器IC。该IC采用21引脚3.5mm x 4.6mm、0.5mm间距FC2QFN封装。该评估套件的每路输出可提供高达4A的负载电流。两个输出可以连接成为一个单路输出、双相稳压器，从而支持高达8A的负载电流。更多信息请参考MAX20808 IC数据手册。

该评估套件包含装配完成且经过测试的MAX20808 PCB。其中包含的跳线引脚、测试点和输入/输出连接器可在广泛的应用中实现灵活性和便捷性。



应用

  • 通信设备
  • FPGA/DSP/MCU的I/O引脚
  • 存储器VDDQ
  • 网络设备
  • 负载点稳压器
  • 服务器和存储设备
  • μP芯片组
MAX20808EVKIT
MAX20808评估套件

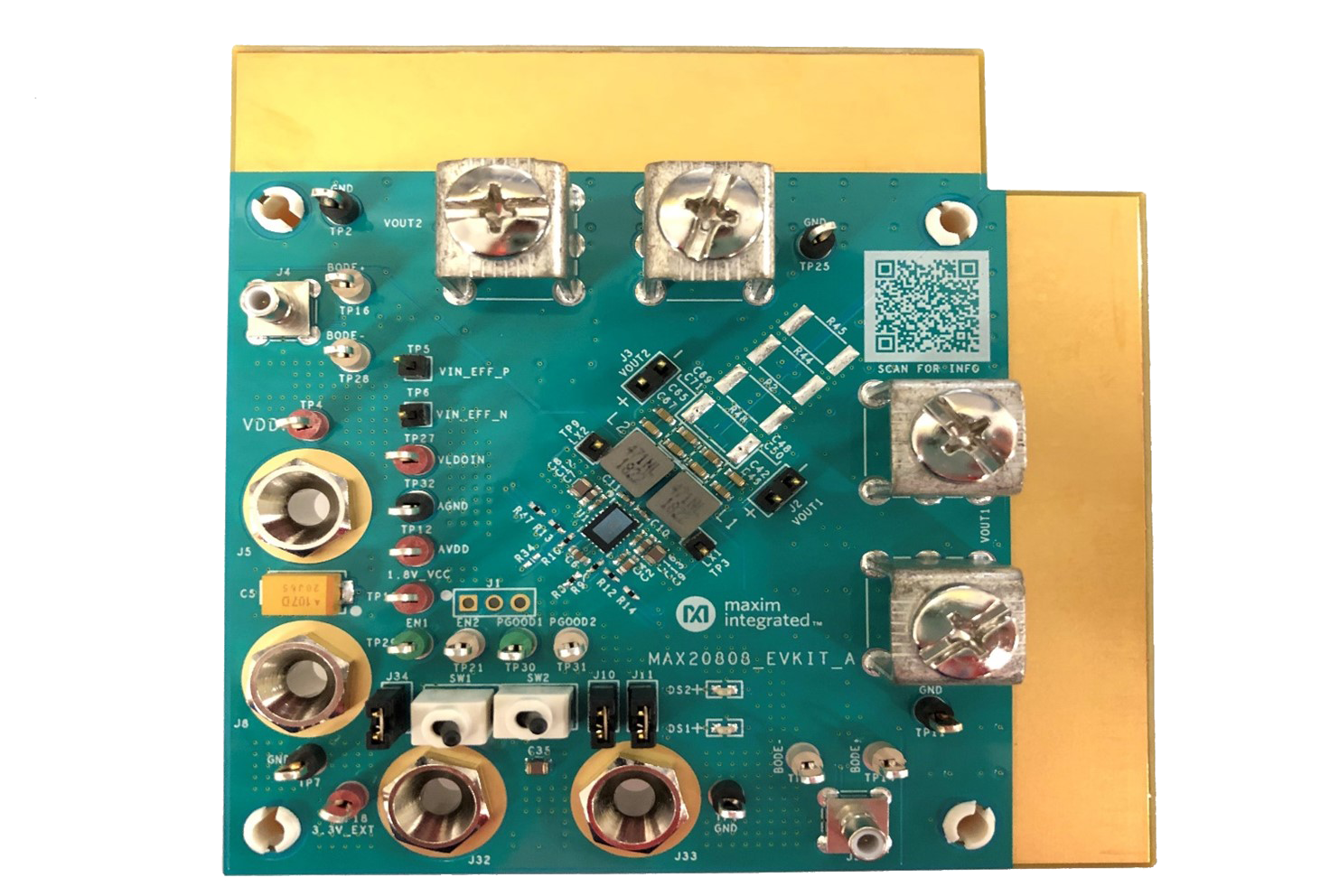

MAX20808EVKIT: Board Photo
