MAX20766

集成电流和温度传感器的智能从机IC

更多 showmore-icon

智能从机IC集成电流和温度检测

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 较少的外部元件提高设计功率密度
    • 单芯片集成方案减小寄生参数
    • 可扩展架构,兼容耦合电感
    • 94%峰值效率
    • 顶层散热改善向周围环境传导热量
  • 高精度实时遥测关键参数
    • PMBus兼容接口,通过控制器IC实现遥测和电源管理
    • 结温监测和报数
    • 报告每相电流
  • 为系统和IC提供可靠的自保护功能
    • 过流保护
    • 过热保护
    • boost电压UVLO
    • VX短路保护
更多细节
show more Icon

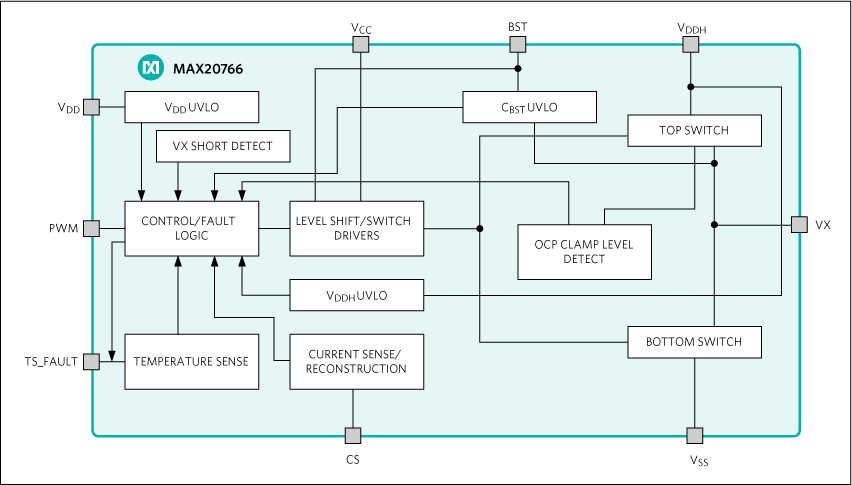

MAX20766是一款功能丰富的智能从机IC,设计用于配合Maxim的第7代控制器工作,实现高密度多相电源设计。多达6片智能从机IC配合1片控制器IC,构成小尺寸同步整流buck转换器,并可通过SMBus/PMBus™精确报告各相电流和温度。该智能从机器件提供过热、VX短路保护电路,以及所有电源的UVLO故障保护。一旦检测到故障状态,从机IC立即关断,并向控制器IC发送故障指示信号。

单芯片集成以及先进的封装技术允许每相工作在较高的开关频率,且损耗大大低于其他方案。智能从机IC的设计支持切相和DCM模式,在较宽的负载电流范围内优化效率。每相大电流、低COUT设计为用户提供工作相数少、占位面积小的解决方案。

MAX20766采用16引脚FCQFN封装,带有顶层散热裸焊盘。顶层散热有助于改善热量向周围环境扩散,降低PCB和元器件温度。

应用

  • 通信和网络设备
  • FPGAs
  • 大电流稳压器
  • 存储器
  • 微处理器芯片组
  • 网络ASIC
  • 服务器和存储设备

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX20766EPE+
  • HTML
  • HTML
MAX20766EPE+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

5月 11, 2018

- 1776

ASSEMBLY

MAX20766EPE+

量产

MAX20766EPE+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

5月 11, 2018

- 1776

arrow down

ASSEMBLY

MAX20766EPE+

量产

MAX20766EPE+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 3

MAX20796DL2EVKIT

MAX20796和MAX20766评估套件

zoom

MAX20796DL2EVKIT

MAX20796和MAX20766评估套件

MAX20796和MAX20766评估套件

特性和优点

  • 4.5V至16V输入电压范围
  • 1.8V至5V输出电压范围
  • 为输入和输出端提供香蕉插孔
  • SMB同轴电缆插孔,用于输出电压测量以及SYNC时钟输入和输出
  • 可配置输出电压和补偿参数
  • 可调节限流值
  • PMBus连接头,用于连接MAXPOWERTOOL002#转换器
  • FAULT和PG输出
  • 使能输出和使能输入去抖电路
  • 完全装配并经过测试

产品详情

MAX20796分立电感评估板(EV kit)提供经过验证的设计,用于评估MAX20796全集成、双相工作开关稳压器。可在评估板上安装MAX20766,实现三相开关调节器操作。评估板工作在4.5V至16V输入电压范围,支持1.8V至5V输出电压范围。评估板使用MAX20796,采用经过验证的8层PCB设计。

应用

  • 通信、网络、服务器和存储设备
  • I/O和辅助电源
  • 存储器VDDQ
  • 微处理器芯片组
  • 负载点稳压器

MAX20754EVKIT6

MAX20754和MAX20766评估套件

zoom

MAX20754EVKIT6

MAX20754和MAX20766评估套件

MAX20754和MAX20766评估套件

特性和优点

  • 针对+10V至+16V单电源进行了优化
    • 板载+3.3V稳压器(MAX17501)
  • 产生两个独立的输出
    • 输出1:4相,1V,100A
    • 输出2:2相,1V,50A
  • 500kHz开关频率
  • 独立使能开关
  • PMBus配置和控制
    • 与Maxim的PowerTool GUI兼容
    • 使用MAXPOWERTOOL002#轻松连接PC(单独订购)
  • 状态LED
    • 电源良好
    • 功率级故障
    • SMBus报警
  • 经过验证的PCB布局
  • 针对高带宽进行优化的补偿方案
  • 经过全面测试和装配

产品详情

该评估套件演示了MAX20754 PMBus兼容、双路输出、多相电源控制器。该控制器生成六个脉宽调制(PWM)控制信号或“相位”。MAX20754评估套件(EV套件)采用两路输出设计,四相分配给输出1,其余两相分配给输出2。两路输出均使用耦合电感器拓扑。耦合电感器可在不过度增加纹波电流、减少所需输出电容和改善瞬态响应的情况下减小有效电感器值和尺寸。

该评估套件还演示了MAX20766功率级器件。有六个MAX20766器件,每相一个。



应用

  • ASIC、DSP和FPGA
  • 通信、网络、服务器和存储设备
  • DDR存储器
  • 微处理器芯片组

MAX20796DL3EVKIT

MAX20796和MAX20766评估套件

zoom

MAX20796DL3EVKIT

MAX20796和MAX20766评估套件

MAX20796和MAX20766评估套件

特性和优点

  • 4.5V至16V输入电压范围
  • 1.8V至5V输出电压范围
  • 为输入和输出端提供香蕉插孔
  • SMB同轴电缆插孔,用于输出电压测量以及SYNC时钟输入和输出
  • 可配置输出电压和补偿参数
  • 可调节限流值
  • PMBus连接头,用于连接MAXPOWERTOOL002#转换器
  • FAULT和PG输出
  • 使能输出和使能输入去抖电路
  • 完全装配并经过测试

产品详情

MAX20796分立电感评估板(EV kit)提供经过验证的设计,用于评估MAX20796全集成、双相工作开关稳压器。可在评估板上安装MAX20766,实现三相开关调节器操作。评估板工作在4.5V至16V输入电压范围,支持1.8V至5V输出电压范围。评估板使用MAX20796,采用经过验证的8层PCB设计。

应用

  • 通信、网络、服务器和存储设备
  • I/O和辅助电源
  • 存储器VDDQ
  • 微处理器芯片组
  • 负载点稳压器
