MAX20734

集成、降压型开关调节器,带有PMBus

更多 showmore-icon

单芯片集成、PMBus支持的降压型开关调节器,具有高功率密度和低元件数量

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 高功率密度和低元件数量
    • 包含电感和输出电容的总体方案尺寸仅为509mm2
    • 90.7%峰值效率 @ VDDH = 12V及VOUT = 1V
    • 快速瞬态响应:支持高达300A/µs的负载突变瞬态
  • 经过优化的元件性能和效率,缩短设计时间
    • PMBus兼容接口,适用于遥测和电源管理
    • 通过数字总线报告电压、电流和温度
  • 系统和IC自保护特性提高电源可靠性
    • 带开路检测的差分远端检测
    • 打嗝模式过流保护
    • 可编程热关断
更多细节
show more Icon

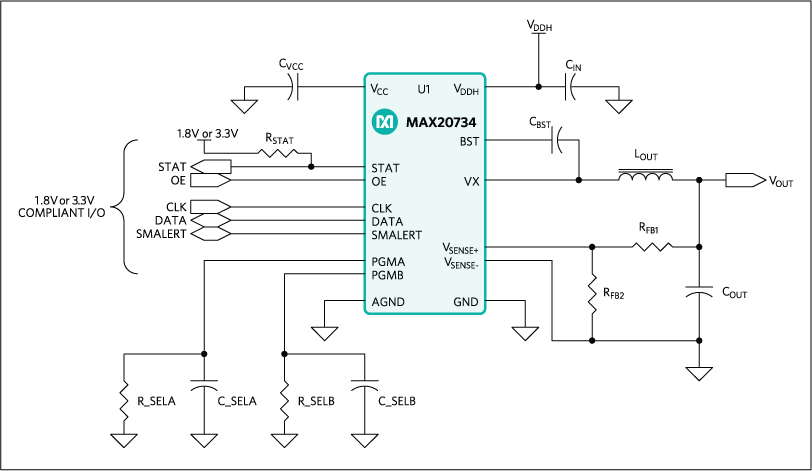

MAX20734为全集成、高效开关调节器,带有PMBus,适用于4.5V至16V工作电压和最大40A负载电流的应用。该单芯片调节器提供极其紧凑、高效的电源方案,具有高精度输出电压和优异的瞬态响应,适用于网络、数据通信和电信设备。

IC提供较宽范围的可编程特性,可通过PMBus或者连接到专用编程引脚的电容和电阻进行设置。利用该特性,可根据具体应用优化操作,减少元件数量和/或综合考虑调节器性能与系统成本。编程的简单性支持相同设计适用于多种应用。

IC包括保护和遥测特性。正和负逐周期过流保护和过热保护确保设计坚固耐用。输入电压超出指标范围时,输入欠压锁定功能关断器件,禁止操作。状态引脚提供输出信号,指示输出电压在范围之内以及系统正在进行调节。

PMBus是SMIF, Inc.的商标。

应用

  • 通信设备
  • I/O
  • 存储器VDDQ
  • 网络设备
  • 负载点稳压器
  • 服务器和存储设备
  • μP芯片组

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX20734EPL+
  • HTML
  • HTML
MAX20734EPL+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 20, 2019

- 1776A

ASSEMBLY

MAX20734EPL+

量产

MAX20734EPL+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 20, 2019

- 1776A

arrow down

ASSEMBLY

MAX20734EPL+

量产

MAX20734EPL+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

MAX20734EVKIT

MAX20734 套件

zoom

MAX20734EVKIT

MAX20734 套件

MAX20734 套件

特性和优点

  • 高效率、高功率密度
  • 低元件数量
  • 较小方案尺寸
    • 509mm2,含电感和输出电容
  • 优化性能
  • 缩短设计时间
  • 连接至Maxim PMBus转换器和PowerTool GUI
  • 经过验证的PCB布局
  • 完全装配并经过测试

产品详情

MAX20734评估板(EV kit)是评估MAX20734电压调节器IC的参考平台。该单芯片、集成开关调节器提供极其紧凑、低成本、高效、快速、高精度且可靠的电源方案,适用于高达40A的应急低输出电压应用。更多信息请参见MAX20734 IC数据资料。

评估板包括完全装配并经过测试的MAX20734实施PCB。包含跳线引脚、测试点和输入/输出连接器,提高灵活性,方便用于较宽范围的应用。

评估板配置有匹配边带,评估系统时允许高di/dt加载。+VOUT连接位于顶层,而回路(或-VOUT)位于底层,直接镜像顶层边带。

直接焊接到输出边带或使用J8接线端子连接负载。

应用

  • 通信设备
  • I/O
  • 存储器VDDQ
  • 网络设备
  • 负载点稳压器
  • 服务器和存储设备
  • μP芯片组
reference details image

MAXPOWERTOOL002

USB-to-PMBus Interface Dongle for Power Products

zoom

MAXPOWERTOOL002

USB-to-PMBus Interface Dongle for Power Products

USB-to-PMBus Interface Dongle for Power Products

产品详情

The MAXPOWERTOOL002# is an interface adapter between a host PC (IBM™-compatible) and Analog Devices' PMBus compatible eval boards for power solutions such as hot swaps, 12V multiphase controllers, and 12V point of load devices. The interface to the host PC is a standard type-A to mini-B USB cable. The interface to the eval board is through a 16-pin ribbon cable that carries the PMBus commands.

The MAXPOWERTOOL002# is intended to be used with Analog Devices’s Digital PowerTool GUI, and it works with the following devices: MAX20751, MAX20754, MAX20710, MAX20730, MAX20743, MAX20734, MAX20796, MAX20810, MAX20815, MAX16550, MAX16545B/C.
