概览
优势和特点
- 小尺寸封装中提供丰富的特性组合
- 高效率DC-DC转换器
- 两路独立的输出，每路输出高达6A
- 工作电源电压范围：3.0V至5.5V
- 电阻可调输出电压
- 可选的工厂预设输出电压
- 2.1MHz/3.2MHz选项
- 使能输入
- 独立低电平有效RESET输出
- 扩频选项
- 峰值电流模式架构

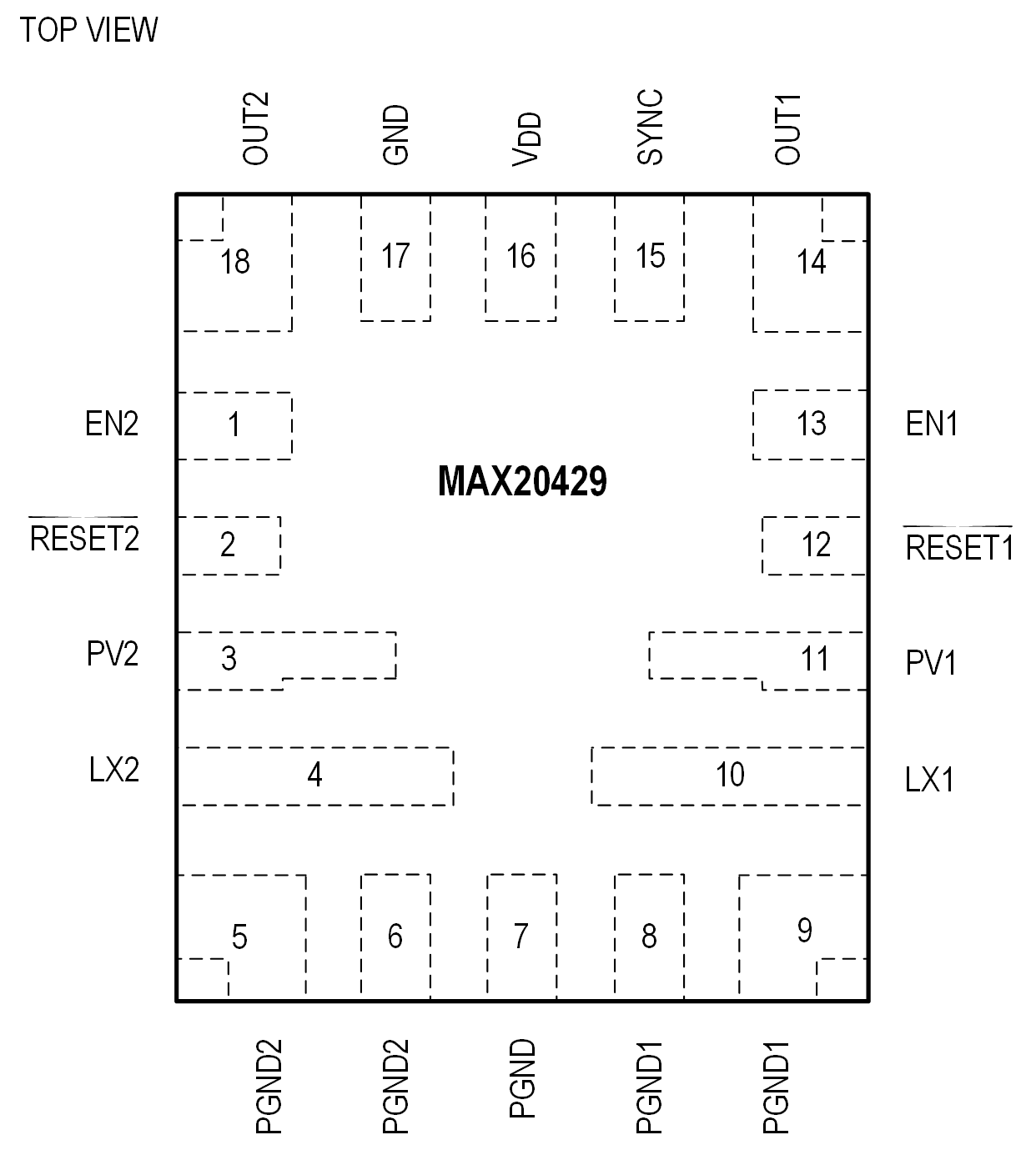

- 3mm x 3.5mm FCQFN封装
- 高精度
- 108/92% OV/UV监控器
- OV/UV精度：±3%
- 输出电压精度：±1%
- 出色的负载瞬态性能
- PWM和跳跃工作模式
- MAXQTM 电源架构
- 高效率
- 5V至3.3V的效率高达96%
- 5V至1V的效率高达90%
- 工作温度范围：-40°C至+125°C
- 通过AEC-Q100认证
产品详情
MAX20429是一款高效双路开关稳压器，每路输出提供高达6A（峰值）的负载电流，对于0.5V至1.5875V电压，步进为12.5mV，对于1.6V至3.8V电压，步进为50mV。该IC的工作电压范围为3V至5.5V，非常适合板载负载点和后置调节应用。整个负载、线路和温度范围内的输出总误差小于±1.0%。
MAX20429采用固定频率PWM工作模式，开关频率为2.1MHz或3.2MHz。高频操作支持全陶瓷电容设计，可采用小型外部元件。
低电阻片内开关确保重负载时具有高效率，同时尽可能减少关键电感，使其布局比分立解决方案更简单。遵循简单的布局和尺寸要求可确保新设计一次成功。
该器件采用MAXQ™技术，可提供精密的瞬态性能和相位裕度。因此能够通过非常广泛的配置使转换器实现更高功率、出色的性能和精度。
MAX20429为每个降压转换器提供独立的使能输入和状态输出。输出电压在工厂预设，使客户无需使用昂贵的0.1%电阻即可实现±1%输出电压精度。这些器件提供工厂可编程的软启动和低电平有效RESET时间。
这些器件提供过温关断和过流限制功能。所有器件的工作环境温度范围为-40°C至+125°C。
应用
- 用于SoC/MCU电源的次级稳压器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
MAX20429 Reliability Data10/10/2022
工具及仿真模型
EE-Sim®电源工具
EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计，包括原理图、BOM（采用市售部件）、时域和频域仿真。您可以下载自定义原理图，在独立EE-Sim OASIS仿真器中进一步分析，其中采用SIMPLIS和SIMetrix SPICE引擎。
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| MAX20429AAFNA/VY+ | 材料声明 | 质量和可靠性 | 18-LFCSP_SS-3X3X0.75 | |
| MAX20429AAFNA/VY+T | 材料声明 | 质量和可靠性 | 18-LFCSP_SS-3X3X0.75 | |
| MAX20429CAFNA/VY+ | 材料声明 | 质量和可靠性 | 18-LFCSP_SS-3X3X0.75 | |
| MAX20429CAFNA/VY+T | 材料声明 | 质量和可靠性 | 18-LFCSP_SS-3X3X0.75 | |
| Wafer Fabrication Data | MAX20429 Reliability Data |
