概览
优势和特点
- 体积小，功能多
- 工作输入电压范围：3V 至 36V
- 具有高达 2.5A/3.5A 集成 FET 的同步 DC-DC 转换器
- 跳跃模式下的静态电流为 10μA
- 开关频率为 3MHz/2.1MHz/400kHz
- 扩频选项
- 固定 2.5ms 内部软启动
- 提供可编程 0.8V 至 12V 输出电压范围或固定 5V/3.3V 选项
- 具有低压差的 99% 占空比操作
- 安全关键应用中具有高精度
- FPWM 中的 ±1.5% 输出电压精度
- 完全可编程 UVLO 阈值的精确使能阈值
- 准确的窗口 PGOOD
- 适用于汽车环境
- 平均电流模式、强制 PWM 和跳跃操作
- 过温、过压和短路保护
- 3mm x 3mm FC2QFN
- 工作温度范围为 −40°C 至 +125°C
- 42V 负载突降容限
- 符合 AEC-Q100
产品详情
MAX20402/MAX20403 IC是微型同步降压型转换器，集成了高端和低端开关。MAX20402/MAX20403在3V至36V的宽输入电压范围内提供高达2.5A/3.5A的电流。电压质量可以通过观察PGOOD信号来监测。这些IC可以通过以99% 的占空比运行而在压降下运行，从而使其成为汽车和工业应用的理想选择。
MAX20402/MAX20403提供外部可编程或内部固定的5V和3.3V输出电压。提供3MHz/2.1MHz/400kHz的固定内部频率选项，允许使用小的外部组件并减少输出纹波，并保证无AM干扰。
当SYNC为低电平时，MAX20402/MAX20403在轻载时自动进入跳跃模式，空载时具有10μA的超低静态电流。还提供引脚可选择的强制PWM模式，这有助于改善EMI性能。这些套件具有扩频调制选项，旨在最大限度地减少调制频率引起的EMI辐射。

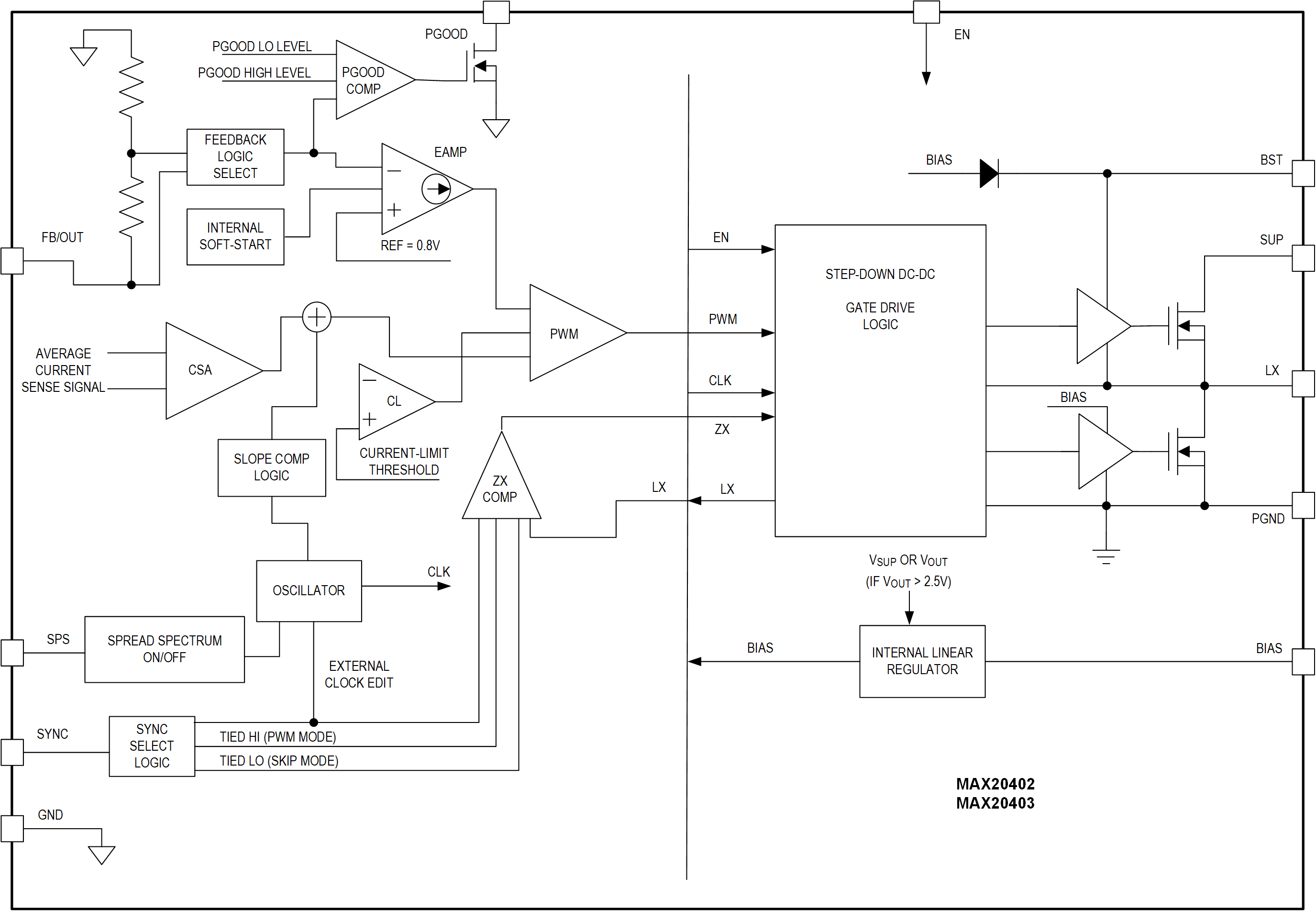

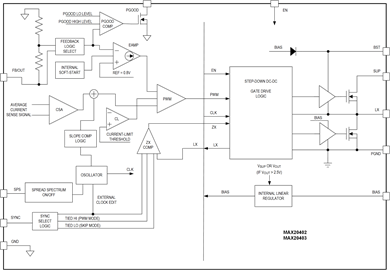

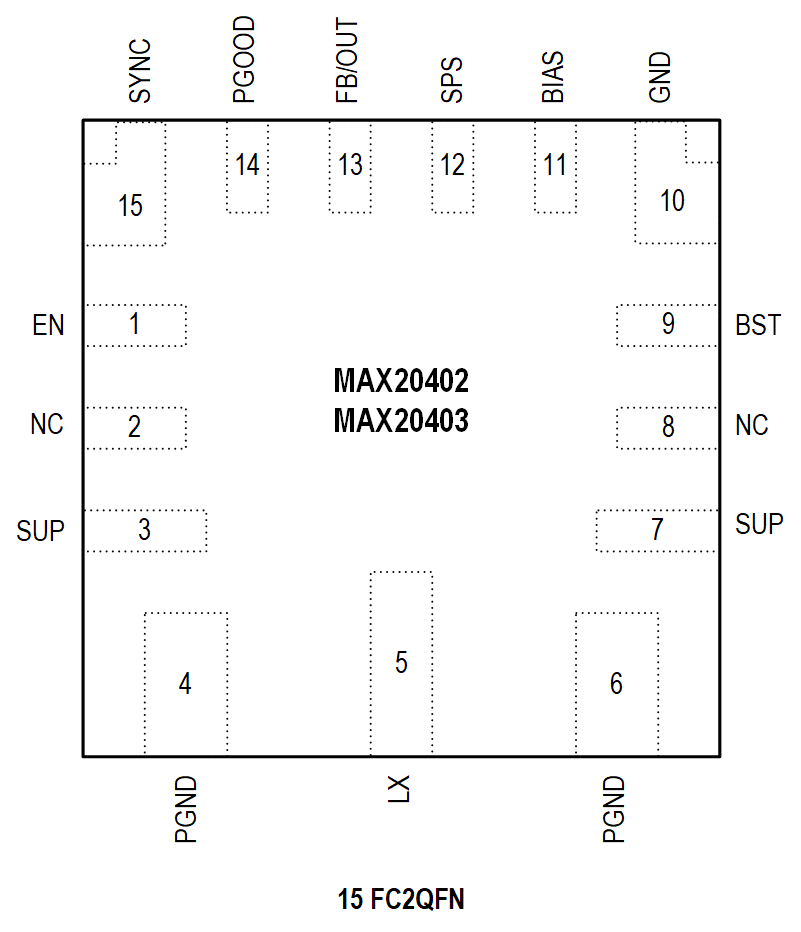

MAX20402/MAX20403采用小型3mm x 3mm FC2QFN封装，使用极少的外部元件。
应用
- 汽车应用
- ADAS系统
- 雷达模块
- 信息娱乐系统
- 工业应用
- 高压DC-DC转换器
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (1)
参考资料
工具及仿真模型
EE-Sim®电源工具
EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计，包括原理图、BOM（采用市售部件）、时域和频域仿真。您可以下载自定义原理图，在独立EE-Sim OASIS仿真器中进一步分析，其中采用SIMPLIS和SIMetrix SPICE引擎。
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| MAX20402AFLA/VY+ | 材料声明 | 质量和可靠性 | 15-LFCSP_SS-3X3X0.75 | |
| MAX20402AFLA/VY+T | 材料声明 | 质量和可靠性 | 15-LFCSP_SS-3X3X0.75 | |
| MAX20402AFLB/VY+ | 材料声明 | 质量和可靠性 | 15-LFCSP_SS-3X3X0.75 | |
| MAX20402AFLB/VY+T | 材料声明 | 质量和可靠性 | 15-LFCSP_SS-3X3X0.75 | |
| MAX20402AFLC/VY+ | 材料声明 | 质量和可靠性 | 15-LFCSP_SS-3X3X0.75 | |
| MAX20402AFLC/VY+T | 材料声明 | 质量和可靠性 | 15-LFCSP_SS-3X3X0.75 | |
| MAX20402AFLD/VY+ | 材料声明 | 质量和可靠性 | 15-LFCSP_SS-3X3X0.75 | |
| MAX20402AFLD/VY+T | 材料声明 | 质量和可靠性 | 15-LFCSP_SS-3X3X0.75 | |
| MAX20402AFLE/VY+ | 材料声明 | 质量和可靠性 | 15-LFCSP_SS-3X3X0.75 | |
| MAX20402AFLE/VY+T | 材料声明 | 质量和可靠性 | 15-LFCSP_SS-3X3X0.75 | |
| MAX20402AFLF/VY+ | 材料声明 | 质量和可靠性 | 15-LFCSP_SS-3X3X0.75 | |
| MAX20402AFLF/VY+T | 材料声明 | 质量和可靠性 | 15-LFCSP_SS-3X3X0.75 | |
