概览
优势和特点
- 同步DC-DC转换器，集成FET
- 60V输入，适用于14V和24V系统
- 内部补偿
- 设计灵活性
- 0.8V至90%VIN可调节输出
- 200kHz至2200kHz可调节频率，带外部时钟同步
- 可编程峰值限流(1.14A或1.6A)
- 低电平有效RESET输出和EN输入(最大26V)简化上电时序
- 保护特性和工作范围是汽车应用的理想选择
- 可编程EN/UVLO门限
- 可调软启动和预偏置上电
- 热关断
- -40°C至+125°C汽车级温度范围
- AEC-Q100认证
产品详情

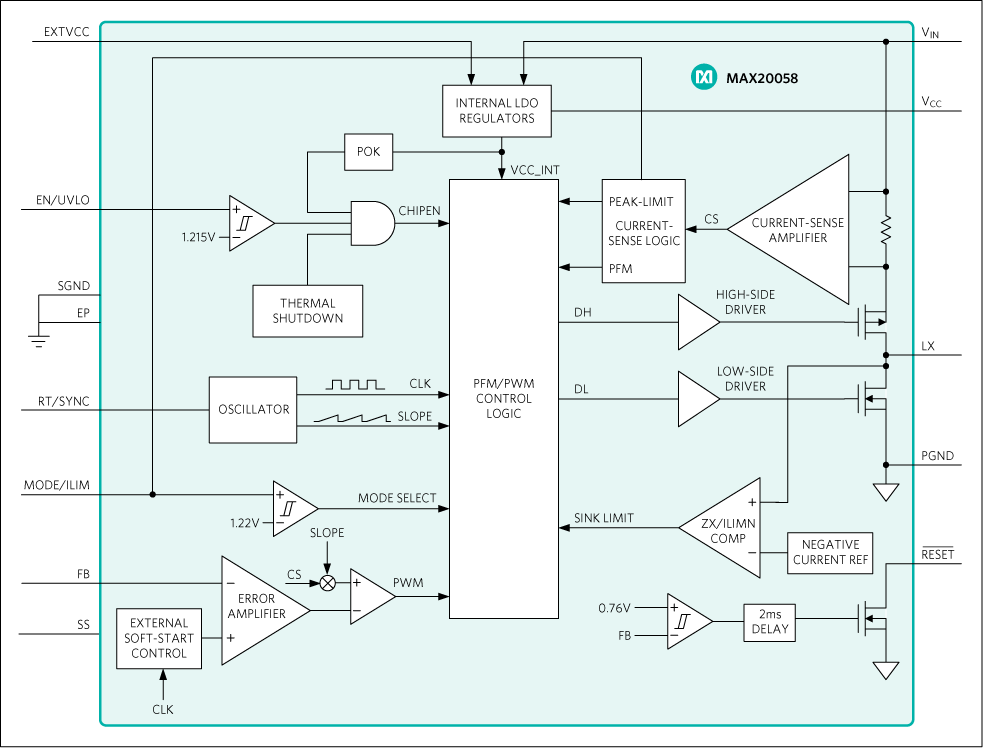

MAX20058为高效率、高电压、同步降压型DC-DC转换器IC，内置MOSFET，工作在4.5V至60V输入电压范围。转换器可输出高达1A负载电流。输出电压可设置为0.8V至90%VIN。反馈电压输出精度在-40°C至+125°C温度范围内为±1.5%。
IC采用峰值电流控制结构，可工作在脉宽调制(PWM)或脉冲频率调制(PFM)控制模式。
MAX20058采用12引脚(3mm x 3mm)侧面防潮TDFN封装，带裸焊盘，便于散热。
应用
- 14V/24V 系统
- 卡车应用
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
工具及仿真模型
EE-Sim®电源工具
EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计，包括原理图、BOM（采用市售部件）、时域和频域仿真。您可以下载自定义原理图，在独立EE-Sim OASIS仿真器中进一步分析，其中采用SIMPLIS和SIMetrix SPICE引擎。
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| MAX20058ATCA/VY+ | 材料声明 | 质量和可靠性 | 12-LFCSP_SS-3X3X0.75 | |
| MAX20058ATCA/VY+T | 材料声明 | 质量和可靠性 | 12-LFCSP_SS-3X3X0.75 | |
| Wafer Fabrication Data |
