MAX1994
双路、降压型控制器及线性稳压控制器，用于笔记本电脑
双路、降压型控制器及线性稳压控制器，用于笔记本电脑
产品详情
- 两路Quick-PWM架构
- ±1% VOUT精度
- 片上5位D/A转换器
- +0.60V至+1.75V输出可调范围(MAX1816)
- +0.70V至+2.00V输出可调范围(MAX1994)
- 电压定位增益和失调控制
- +2V至+28V的输入电池电压范围
- 差分远端检测(BUCK1)
- 线性稳压控制器
- 200/300/550/1000kHz开关频率选择
- 2.2mA (典型值) ICC电源电流
- 最大20µA关断电流
- 独立的电源就绪输出(PGOOD、LINGOOD)
MAX1816/MAX1994是用于笔记本电脑的双路降压控制器。BUCK1是CPU核电压调节器，具有动态可调输出电压、超快速瞬态响应、高直流精度和高转换效率等特性。BUCK2是用于I/O和存储器供电的可调节、降压转换器。两路转换器都采用了Maxim专有的Quick-PWM™控制结构。快速响应、恒定导通时间PWM控制技术可以轻松处理宽范围的输入/输出电压比，并能提供100ns的负载瞬态响应，同时保持恒定的开关频率。MAX1816/MAX1994都带有一个线性稳压控制器、用作低压辅助电源供电。
CPU稳压器支持有源电压定位，降低了对输出电容的需求、并有利于降低功耗。可编程增益放大器允许使用更低阻值的检流电阻，四个固定增益设置(0、1.5、2和4)供用户选择；差分远端检测放大器能够更精确地控制负载端的电压，通过内部积分器可进一步提高精度。
MAX1816/MAX1994包括一个特殊的数字接口，使其更适合移动CPU和视频处理器的应用。核电压调节器的电源就绪(PGOOD)输出在VID过渡阶段被强制置为高电平。并且线性稳压器的LINGOOD输出包括最小1ms的导通延时。
BUCK1、BUCK2及线性稳压器都具有过压保护(OVP)特性。BUCK1的检测阈值通过外部分压电阻调节，而BUCK2和线性稳压器的过压保护阈值是固定的。把OVPSET引脚连接到VCC端可以禁止BUCK1和BUCK2的过压保护功能，但不能禁止线性稳压器的OVP。

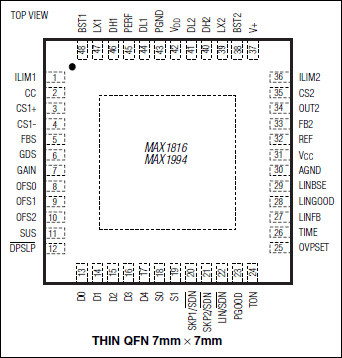

MAX1816具有0.6V至1.75V的可调输出；MAX1994同样具有可调输出：0.925V至2.0V，但它使用不同的VID代码设置。挂起模式下，MAX1816和MAX1994的输出电压可调范围都是0.7V至1.075V。两款器件都采用48引脚薄型QFN封装。
应用
- 从3节至4节Li+电池产生CPＵ核电源
- 存储器I/O和VID电源
- 移动CPU核和视频处理器
- 小尺寸笔记本电脑
