MAX1711

适用于笔记本CPU的高速、数字调节降压型控制器

更多 showmore-icon

数字可调的降压型控制器仅需四个输出电容即可为12A移动处理器供电

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 超高效率
  • 无电流检测电阻(无损ILIMIT
  • 具有100ns负载阶跃响应的快速PWM
  • 线路和负载范围内的VOUT精度为±1%
  • 4位板载DAC (MAX1710)
  • 5位板载DAC (MAX1711/MAX1712)
  • 0.925V至2V输出调节范围(MAX1711/MAX1712)
  • 电池输入范围:2V至28V
  • 开关频率:200/300/400/550kHz
  • 远程GND和VOUT检测
  • 过压/欠压保护
  • 1.7ms数字软启动
  • 驱动大型同步整流器FET
  • 基准电压输出:2V ±1%
  • 电源良好指示器
  • 小型24引脚QSOP封装
更多细节
show more Icon

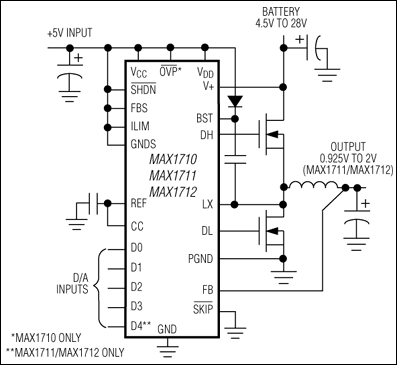

MAX1710/MAX1711降压型控制器适用于笔记本电脑中的内核CPU DC-DC转换器。它们具有先进的CPU内核电源所需的三把利剑,即超快瞬态响应、高直流精度和高效率。Maxim专有的Quick-PWM快速响应、恒定导通时间PWM控制方案可轻松处理宽输入/输出电压比,并对负载瞬变提供100ns的“即时导通”响应,同时保持相对恒定的开关频率。

2线远程检测方案可补偿接地总线和电源轨中的压降,从而确保高直流精度。板载数模转换器(DAC)根据Mobile Pentium II® CPU规范设置输出电压。

MAX1710无需传统电流模式PWM中的电流检测电阻,能够以更低的成本实现高效率。此外还能够驱动超大型同步整流器MOSFET,有助于进一步提升效率。

单级降压转换设计使这些器件能够直接对高压电池进行降压,尽可能提升效率。对于更高的开关频率,则采用2级转换设计(对+5V系统电源而不是电池进行降压),尽可能缩小设计尺寸。

MAX1711具有5位DAC,而MAX1710具有4位DAC,除此之外MAX1710/MAX1711完全相同。此外,MAX1711具有VOUT = 2.25V的固定过压保护阈值和VOUT = 0.8V的欠压保护,而MAX1710具有跟踪VOUT的可变阈值。MAX1711适用于DAC代码可能动态变化的应用。



应用

  • CPU内核DC-DC转换器
  • 扩展坞
  • 笔记本电脑
  • 单级(BATT至VCORE)转换器
  • 两级(+5V至VCORE)转换器
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX1711EEG+
  • HTML
  • HTML
MAX1711EEG+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 3, 2023

- 2361NA

WAFER FAB

MAX1711EEG+

量产

MAX1711EEG+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 3, 2023

- 2361NA

arrow down

WAFER FAB

MAX1711EEG+

量产

MAX1711EEG+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX1711EVKIT

MAX1711电压定值的评估板

zoom

MAX1711EVKIT

MAX1711电压定值的评估板

MAX1711电压定值的评估板

特性和优点

  • 高速、高精度、高效率
  • 快速响应的Quick-PWM架构
  • 输入电压范围:7V至24V
  • 输出电压范围:1.25V至2V
  • 7A峰值负载电流能力(5.5A连续电流)
  • 效率为93%(VOUT = 2V,VBATT = 7V,ILOAD = 4A)
  • 300kHz开关频率
  • 无电流检测电阻
  • 远程GND和VOUT检测
  • 电源良好输出
  • 24引脚QSOP封装
  • 薄型元件
  • 装配完成且经过测试

产品详情

MAX1711评估套件(EV套件)演示了具有电压定位功能的大功率、动态可调笔记本CPU应用电路。电压定位功能既降低了CPU功耗,也降低了输出电容要求。该DC-DC转换器对高压电池和/或AC适配器进行降压,产生准确的低压CPU内核VCC轨。

MAX1711评估套件在7V至24V电池输入范围内提供0.925V至2V数字可调输出电压。其持续输出电流为12A,峰值电流为14.1A,以550kHz的开关频率工作,并具有出色的线路和负载瞬态响应。MAX1711评估套件可在受控时间内以有限的输入浪涌电流实现输出电压转换。

该评估套件是一款装配完成且经过测试的电路板。



应用

  • CPU核DC-DC转换器
  • 坞站
  • 笔记本电脑
  • 单级(电池至VCORE)变换器
  • 两级(+5V至VCORE)变换器
