MAX1947

低输入/输出电压、升压型DC-DC转换器,带有/RESET

更多 showmore-icon

尺寸最小的1.8V输出升压转换器,提供True Shutdown,用于1节/2节碱性电池供电的手持产品

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 7
特性
  • 低输入(0.7V)电压和低输出(1.8V)电压
  • 内部同步整流器
  • 94%的高效率
  • 固定输出电压:1.8V、2.5V、3V和3.3V
  • 最高2MHz开关频率,允许使用小尺寸外部元件,且输出纹波极小
  • 轻载时的自动跳脉冲功能有效延长电池寿命
  • 70µA (典型值)低电源电流(在OUT引脚测得)
  • 2µA逻辑控制关断模式
  • True Shutdown将输出完全放电至地
  • 只需使用小的陶瓷电容
  • 75ms /RESET输出标志
更多细节
show more Icon

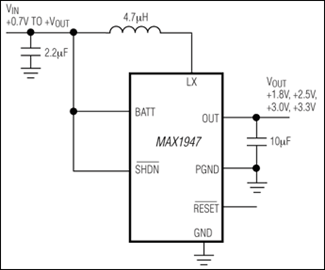

MAX1947是一款集成的高效、升压型DC-DC转换器,用来调节1.8V至3.3V的输出电压,为µP/DSP内核、存储器以及1节与2节碱性/NiMH/NiCd电池供电系统的I/O供电。该器件具有内部800mA开关与同步整流器,可以实现最高94%的效率,并省去了外部肖特基二极管。

高频开关(最高2MHz)减小了纹波,并允许使用小的外部元件,轻载时的自动跳脉冲功能使电源电流降至70µA,有效延长了电池寿命。Maxim的True Shutdown™专利技术能够将电源电流减小到2µA,并将输出完全放电至地。转换器提供1.8V、2.5V、3.0V和3.3V固定输出电压,不需要反馈或补偿网络。75ms的/RESET输出标志提供上电复位(POR)与欠压检测。MAX1947采用节省空间的8引脚TDFN封装。

应用

  • 无绳电话
  • 数码相机
  • MP3播放器、寻呼机和CD播放器
  • 其它电池供电系统
  • PDA与数字助理
  • 便携式医疗设备
  • 无线鼠标/键盘
产品模型 7

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX1947ETA18+
  • HTML
  • HTML
MAX1947ETA25+
  • HTML
  • HTML
MAX1947ETA25+T
  • HTML
  • HTML
MAX1947ETA30+
  • HTML
  • HTML
MAX1947ETA30+T
  • HTML
  • HTML
MAX1947ETA33+
  • HTML
  • HTML
MAX1947ETA33+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 20, 2016

- 1612

ASSEMBLY

MAX1947ETA18+

最后购买期限

MAX1947ETA25+

最后购买期限

MAX1947ETA25+T

最后购买期限

MAX1947ETA30+

量产

MAX1947ETA30+T

量产

MAX1947ETA33+

量产

MAX1947ETA33+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 20, 2016

- 1612

arrow down

ASSEMBLY

MAX1947ETA18+

最后购买期限

MAX1947ETA25+

最后购买期限

MAX1947ETA25+T

最后购买期限

MAX1947ETA30+

量产

MAX1947ETA30+T

量产

MAX1947ETA33+

量产

MAX1947ETA33+T

量产
