MAX1896

1.4MHz、SOT23封装、电流模式升压型DC-DC转换器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.1)

PDF

1月 1, 1900 ellipse 中文

MAX1896: 1.4MHz、SOT23封装、电流模式升压型DC-DC转换器 Data Sheet

(产品技术资料帮助）
打开PDF文件 external-link 755.00K
Documentation 查看所有文档
产品模型 2
特性
  • 效率高于90%
  • 最高13V的可调输出电压
  • 确保从5V输入产生12V/120mA输出
  • 2.6V至5.5V输入电压范围
  • 与LT1613引脚兼容
  • 0.01µA关断电流
  • 可编程软启动
  • 节省空间的6引脚SOT23封装
    • 更多细节
    show more Icon

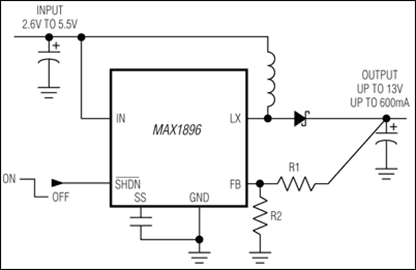

    MAX1896升压型DC-DC转换器集成了高性能的电流模式、固定频率脉宽调制(PWM)电路和一个内部0.7Ω的N沟道MOSFET，可提供高效稳压、快速响应特性。

    高开关频率(1.4MHz)允许快速环路响应、用小尺寸元件即可实现滤波。MAX1896可以从低至2.6V的输入电压产生最高13V的输出电压。软启动可通过外部电容编程，设置输入电流的纹波摆率。关断模式下，消耗电流可减至0.01µA。

    MAX1896采用节省空间的6引脚SOT23封装。超小尺寸的封装和高开关频率允许更低的成本和更小的尺寸，并可实现较高的效率。

    应用

    • 手持式设备
    • LCD显示器
    • 笔记本电脑
    • PCMCIA卡
    • 便携式应用
    Show More Arrow image
    file 查看数据手册 (Rev.1)
    Documentation 查看所有文档
    产品模型 2
    modal bookmark icon

    {{modalTitle}}

    modal close icon

    {{modalDescription}}

    {{dropdownTitle}}

    input down arrow
    • {{defaultSelectedText}}
      • {{#each projectNames}}
    • {{name}}
      • {{/each}} {{#if newProjectText}}
    • plus icon {{newProjectText}}
      • {{/if}}
    {{#if toggleButtonDescription}}
    {{toggleButtonDescription}}
    {{/if}} {{#if newProjectTitle}}

    {{newProjectTitle}}

    {{projectNameErrorText}}

    {{/if}}

    MAX1896

    文档

    4
    overlayclose

    筛查

    1 应用

    mobileoverlaydownarrow
    • 全部
      TickIcon
    • 数据手册
    • 可靠性数据
    • 全部
      TickIcon
    • 英文
    • 中文
    • 日文
    resetfilter

    重置过滤器

    数据手册

    3

    PDF Vector

    PDF

    更新 03/30/2004
    英文

    MAX1896: 1.4MHz SOT23 Current-Mode Step-Up DC-DC Converter Data Sheet (Rev.1)

    打开PDF文件

    redirect
    755.00K
    download

    下载 PDF

    PDF Vector

    PDF

    更新 01/01/1900
    中文

    MAX1896: 1.4MHz、SOT23封装、电流模式升压型DC-DC转换器 Data Sheet

    打开PDF文件

    redirect
    755.00K
    download

    下载 PDF

    PDF Vector

    PDF

    更新 11/27/2001
    日文

    MAX1896: 1.4MHz SOT23電流モードステップアップDC-DCコンバータ Data Sheet (Rev.0)

    打开PDF文件

    redirect
    214.00K
    download

    下载 PDF

    可靠性数据

    1

    PDF Vector

    PDF

    更新 01/12/2023
    英文
    MAX1896 Reliability Data redirect icon

    45.68K

    download

    下载 PDF

    没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

    产品技术资料帮助

    close icon

    ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

    参考资料

    ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

    产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
    MAX1896EUT+ 6-SOT_23-N/A external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link
    MAX1896EUT+T 6-SOT_23-N/A external-link
    • HTML
    • Material Declaration external-link
    • HTML
    • Reliablity Data external-link

    软件和型号相关生态系统

    评估套件 1

    MAX1896EVKIT

    MAX1896评估板

    zoom

    MAX1896EVKIT

    MAX1896评估板

    download icon

    下载

     print icon

    打印
    MAX1896EVKIT
    MAX1896评估板

    特性和优点

  • 2.5V至5.5V输入电压范围
  • 12.0V固定输出电压或VIN至13.0V可调输出电压
  • 高达100mA输出电流
  • 1.4MHz固定频率PWM工作模式
  • 0.01µA关断电流
  • 表贴元件
  • 经过完全安装与测试
    • 立即购买 更多内容

    产品详情

    MAX1896评估板(EV kit)是一块完全安装且经过测试的表贴元件电路板，包括一个1.4MHz固定频率、脉宽调制(PWM)的升压型DC-DC转换器。评估板能够从2.5V至5.5V输入提供12.0V输出电压和高达100mA的输出电流。

    评估板具有低静态电流和高效率。通过改变反馈电阻R1和R2，评估板可以产生VIN至13.0V范围的输出电压。

    应用

    • 手持式设备
    • LCD显示器
    • 笔记本电脑
    • PCMCIA卡
    • 便携式应用
