MAX1856

宽输入范围、可同步的、PWM SLIC电源

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 低成本、现成可用的变压器
  • 输入范围:3V至28V
  • 通话电池具有低音频频带噪声
  • 有效处理环状瞬变
  • 为2路、4路或12路设备供电
  • 在生命线支持条件下,高效率可以延长电池的使用寿命
  • 可调开关频率:100kHz至500kHz
  • 时钟同步
  • 内部软启动
  • 电流模式PWM和Idle Mode™控制方案
  • 逻辑电平关断
  • 10引脚µMAX封装
更多细节
show more Icon

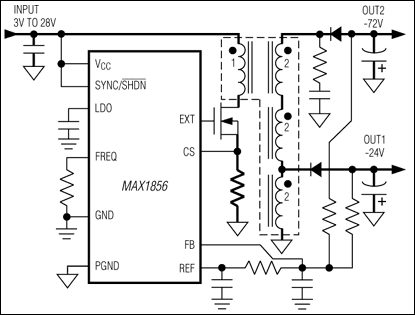

MAX1856提供低成本解决方案,用于生成SLIC(响铃器和摘机)电源。使用来自多家供应商的标准(现成)变压器,MAX1856可以生成多个输出电压:电话和摘机电源可以提供-24V和-72V(双路输出),适用于支持语音的宽带客户端设备(CPE),IP电话和路由器采用-48V,DSL CO线路驱动器采用-5V和-15V(单路或双路输出),或者MEMS偏置电源采用高达-185V的负电压。输出电压通过一个外部分压器调节。

MAX1856具有宽工作电压范围,采用低成本未经调节的直流电源供电,驱动成本敏感型应用,例如xDSL、电缆调制解调器、机顶盒、LMDS、MMDS、WLL和FTTH CPE。MAX1856为通话电池提供低音频频带噪声和稳定输出,能够处理环状电池的环状瞬变条件。

工作频率可以设置为100kHz至500kHz,外部电阻可以采用自由运行模式。对于噪声敏感型应用,MAX1856可以将其工作频率范围与外部时钟同步。

反激式拓扑使得工作占空比接近50%,提供很高的变压器利用率、低纹波电流,且输入和输出电容受到的应力也更低。内部软启动无需使用外部元件,充分降低给输入电容造成的启动应力。

MAX1856的电流模式控制方案无需外部环路补偿。低端电流检测电阻提供准确的电流模式控制和过电流保护。

应用

  • 电缆和DSL调制解调器
  • CO DSL线路驱动器电源
  • FTTH
  • 工业电源
  • LMDS/MMDS
  • MEMS偏置电源
  • 路由器/交换机
  • 机顶盒
  • VoIP电话和摘机电压生成器
  • 无线本地环路(WLL)
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX1856EUB+
  • HTML
  • HTML
MAX1856EUB+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 13, 2023

- 2361N

WAFER FAB

MAX1856EUB+

量产

MAX1856EUB+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 13, 2023

- 2361N

arrow down

WAFER FAB

MAX1856EUB+

量产

MAX1856EUB+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX1856EVKIT

MAX1856评估板

zoom

MAX1856EVKIT

MAX1856评估板

MAX1856评估板

特性和优点

  • 输入范围:+8V至+24V
  • 输入范围:+5V(在高达7.2W输出功率下)
  • 输出电压
    • VOUT1 = -72V(100mA时)
    • VOUT2 = -24V(400mA时)
  • 在200mA输出时,可以配置为-48V
  • 开关频率:100kHz至500kHz
  • 外部频率控制
  • 采用反激式设计,采用最少的低成本组件
  • 装配完善且经过测试

产品详情

MAX1856评估套件是一款装配完成且经过测试的表贴式电路板,包含反相变压器反激式DC-DC转换器。该电路经过配置,可以同时采用两个输出电压:-72V,供电电流可以高达100mA;-24V,供电电流可以高达400mA。输入电压范围为+8V至+24V。该电路可以配置采用-48V,供电电流高达200mA。采用+5V输入电源供电时,该电路在任一配置下都可以提供高达7.2W输出功率。

MAX1856评估套件的开关频率设置为250kHz,但其开关频率的范围为100kHz至500kHz,也可由外部时钟驱动。MAX1856评估套件具有低静态电流和高效率(高于80%)。MAX1856采用10引脚µMAX封装。

应用

  • 电缆和DSL调制解调器
  • CO DSL线路驱动器电源
  • FTTH
  • 工业电源
  • LMDS/MMDS
  • MEMS偏置电源
  • 路由器/交换机
  • 机顶盒
  • VoIP电话和摘机电压生成器
  • 无线本地环路(WLL)
