MAX18066

高效、4A、降压型DC-DC稳压器,内置功率开关

更多 showmore-icon

适用于5V/12V应用的最小、高效的4A DC-DC转换器

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 集成丰富功能,实现小尺寸解决方案
    • 集成40mΩ(高侧)和18.5mΩ(低侧)RDS-ON的功率MOSFET
    • 采用低ESR陶瓷输出电容实现稳定运行
    • 使能输入和电源良好输出
    • 逐周期过流保护
    • 全面的过流(打嗝保护)和过温保护
  • 全面的过流(打嗝保护)和过温保护
    • 效率高达96%(5V输入和3.3V输出)
    • 效率高达93%(12V输入和3.3V输出)
    • 轻负载期间自动进入跳跃模式
  • 安全、可靠、准确运行
    • 4A连续输出电流
    • 在整个负载、线路和温度范围内,输出精度为±1%
    • 安全启动至预偏置输出
    • 可编程软启动
    • VDD欠压闭锁
  • 非常适合分布式电源、网络和计算应用
    • 输入电压范围:4.5V至16V
    • 可调输出电压范围为 0.606V 至(0.9 x VIN)
  • 可采用 EE-Sim® 设计和仿真工具,以缩短设计时间
更多细节
show more Icon

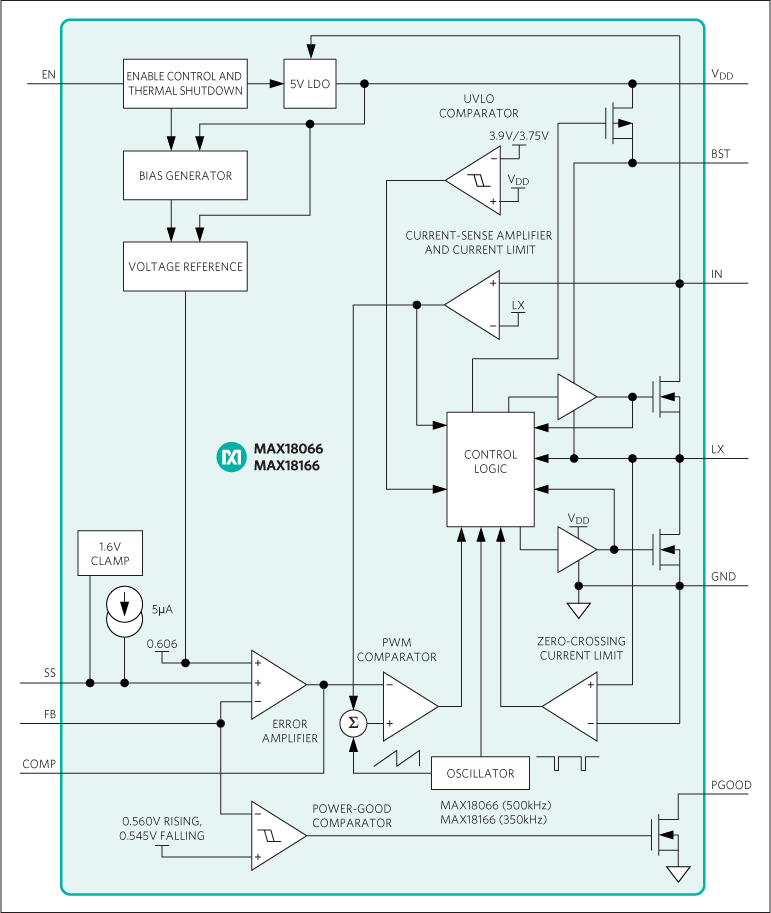

MAX18066/MAX18166均为电流模式同步DC-DC降压转换器,能够以高效率提供高达4A的输出电流。这些器件采用4.5V至16V输入电压工作,并提供0.606V至输入电压90%的可调输出电压。这些器件非常适合分布式电源系统、笔记本电脑、非便携式消费类应用和预调节应用。

该器件采用PWM模式工作,内部固定开关频率为500kHz (MAX18066)和350kHz (MAX18166),最大占空比为90%。该器件在轻负载条件下会自动进入跳跃模式。电流模式控制架构简化了补偿设计,可确保逐周期限流,并对线路和负载瞬变实现快速响应。高增益跨导误差放大器允许灵活设置外部补偿,简化了设计并支持全陶瓷设计。

同步降压稳压器具有内置MOSFET,与异步解决方案相比,可提供更高的效率,同时相对于分立控制器解决方案简化了设计。除了简化设计之外,集成的MOSFET还可以充分减少EMI、缩小电路板空间,尽量减少外部元件数量,以提高可靠性。

MAX18066/MAX18166采用2mm x 2mm、16引脚(4 x 4阵列)、0.5mm间距晶圆级封装(WLP),额定温度范围为-40°C至+85°C。

应用

  • 分布式供电系统
  • 家庭娱乐设施(TV和机顶盒)
  • 网络和数据通信
  • 线性稳压器的前置稳压
  • 服务器、工作站与存储压

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX18066EWE+
  • HTML
  • HTML
MAX18066EWE+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX18066EVKIT

MAX18066/MAX18166评估套件

zoom

MAX18066EVKIT

MAX18066/MAX18166评估套件

MAX18066/MAX18166评估套件

特性和优点

  • 输入电压范围:4.5V至16V
  • 固定500kHz (MAX18066)和350kHz (MAX18166)开关频率
  • 可调输出电压范围为0.606V至(0.9 x VIN)
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAX18066评估套件(EV套件)设计可靠,用于评估集成开关的高效、4A、降压稳压器MAX18066和MAX18166。该评估套件针对MAX18066进行预设,提供1.8V输出,负载电流高达4A,输入电源电压为4.5V至16V。MAX18166与MAX18066引脚兼容,也可订购该评估套件进行评估。

应用

  • 分布式电源系统
  • 家庭娱乐(电视和机顶盒)
  • 网络和数据通信
  • 线性稳压器的预调节器
  • 服务器、工作站和存储
工具和仿真

工具及仿真模型 1

参考电路

参考电路 2

MAXREFDES1127

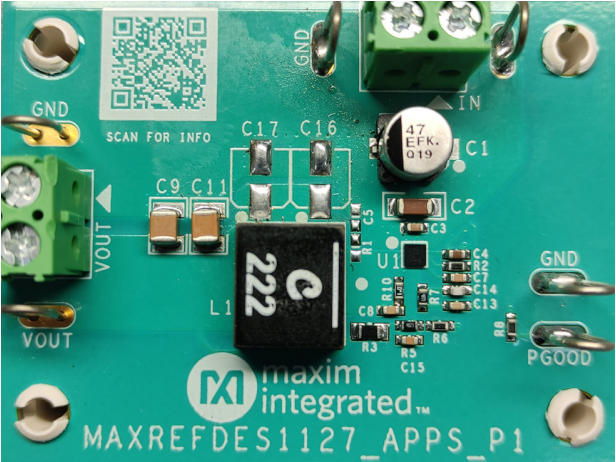

2.5V/3A, Synchronous Step-Down Converter Using the MAX18066

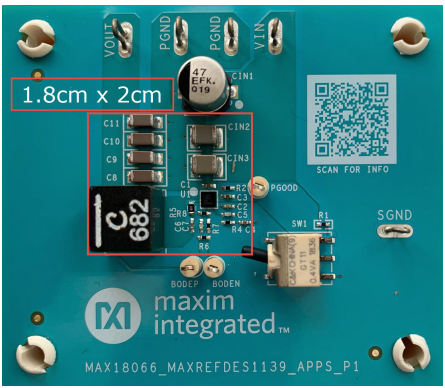

Figure 1. MAXREFDES1139 hardware.

5V/4A Synchronous Buck Converter using MAX18066
