MAX17793
推荐用于新设计3V至80V、3A、高效、同步降压型DC-DC转换器
- 产品模型
- 2
概述
- 缩减解决方案尺寸和成本
- 无肖特基同步操作
- 内部补偿元件
- 全陶瓷电容设计,布局紧凑
- 可调输出范围为0.6V至 VIN的90%
- 300kHz至1.5MHz可调频率,具有外部时钟同步功能
- 具有对称IN引脚的EMI特性

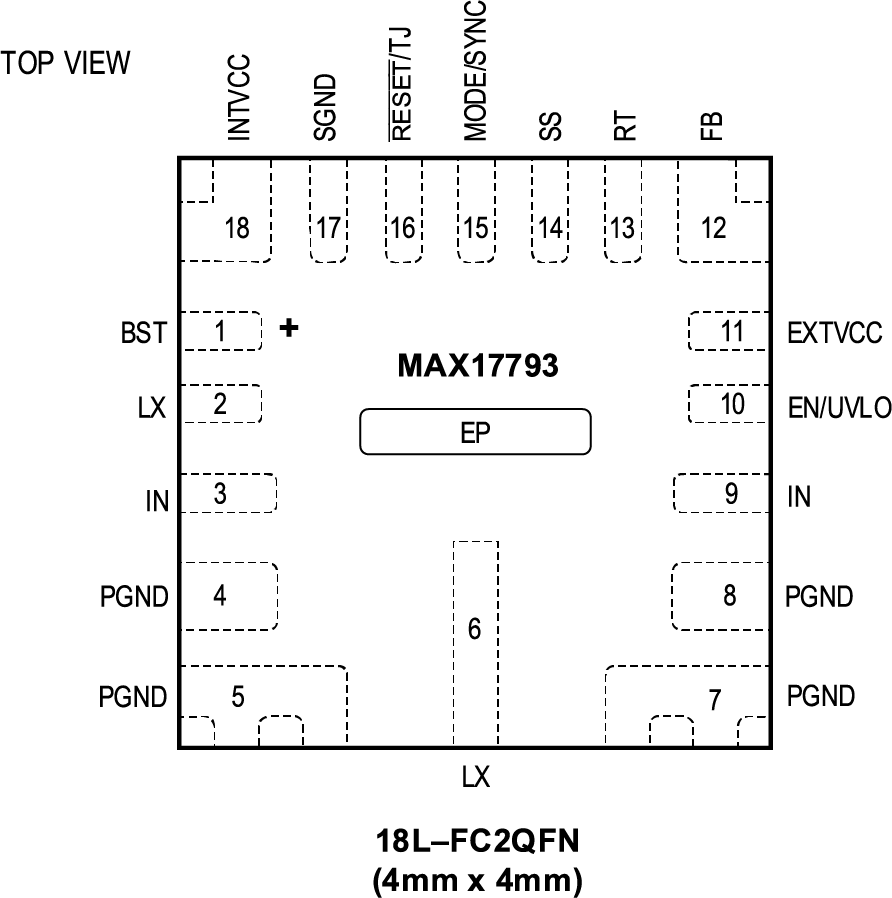

- 4mm × 4mm 18L-FC2QFN
- 降低功耗

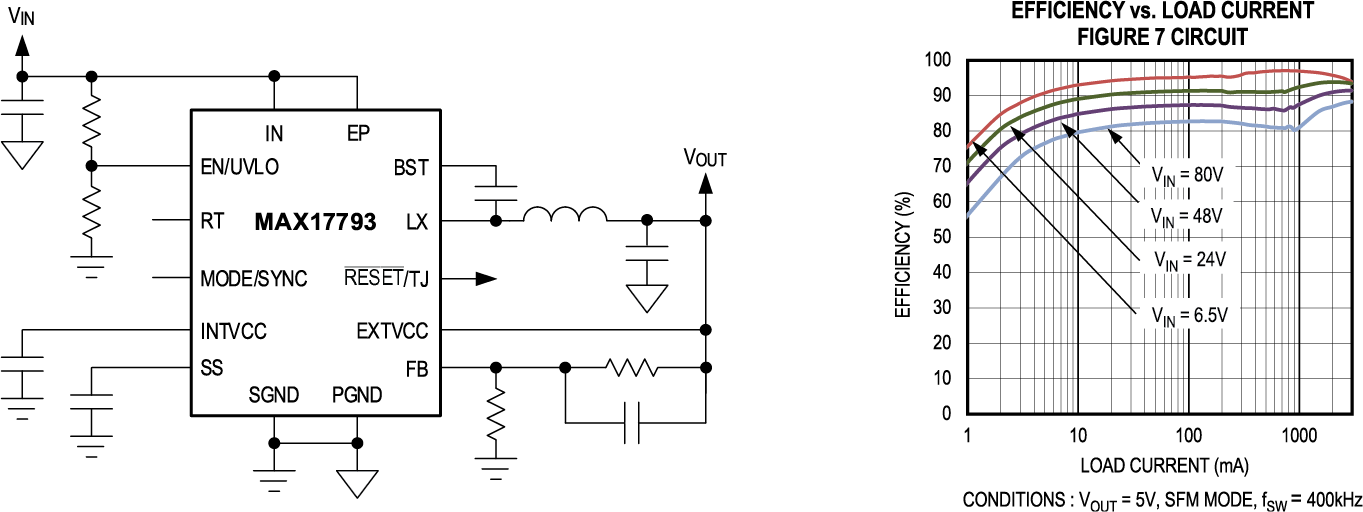

- 峰值效率为91%(VIN= 48V和 VOUT= 5V)
- 通过开关频率调制(SFM)模式提高轻载效率
- 外部偏置输入,提高效率
- 芯片温度监控
- 在恶劣工业环境中可靠运行
- 内置打嗝模式过载保护
- 可编程软启动
- 通过 RESET/TJ 引脚,实现内置输出电压监控
- 可编程EN/UVLO阈值
- 符合CISPR32(EN55032)B类传导和电磁辐射骚扰相关要求
- 工业级宽工作温度范围:环境温度−40°C至+125°C,结温−40°C至+150°C

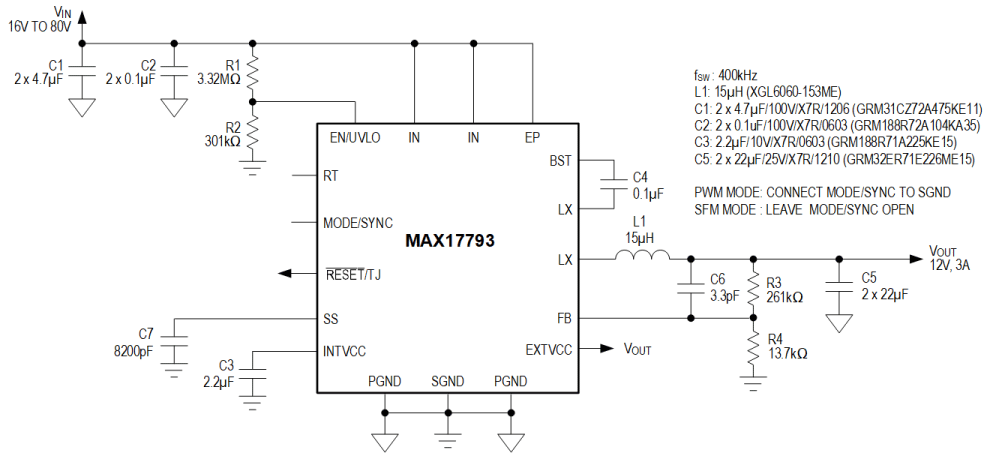

MAX17793是一款高效、高压、同步降压DC-DC转换器,集成MOSFET,可在3V至80V输入电压范围内工作。MAX17793可提供高达3A的电流,并产生0.6V至90% VIN的输出电压。
MAX17793使用MODE/SYNC引脚,可在强制脉冲宽度调制(PWM)或开关频率调制(SFM)操作模式下对转换器进行编程,并将内部时钟同步到外部时钟。MAX17793配备了一个使能/输入欠压保护(EN/UVLO)引脚,可对转换器所需的开/关输入电压进行编程。MAX17793还具有软启动(SS)引脚,可减少启动期间的冲击电流。此外,MAX17793还具有RESET/TJ引脚,可用于监测输出电压或裸片温度的状态。裸片温度监视器允许用户直接测量硅芯片温度,无需依赖理论估算,从而有助于实现稳健、可靠的电源设计。
应用
- 工业、航空电子和重型设备
- 工厂和楼宇自动化
- 电机控制
- 通用电源
参考资料
数据手册 1

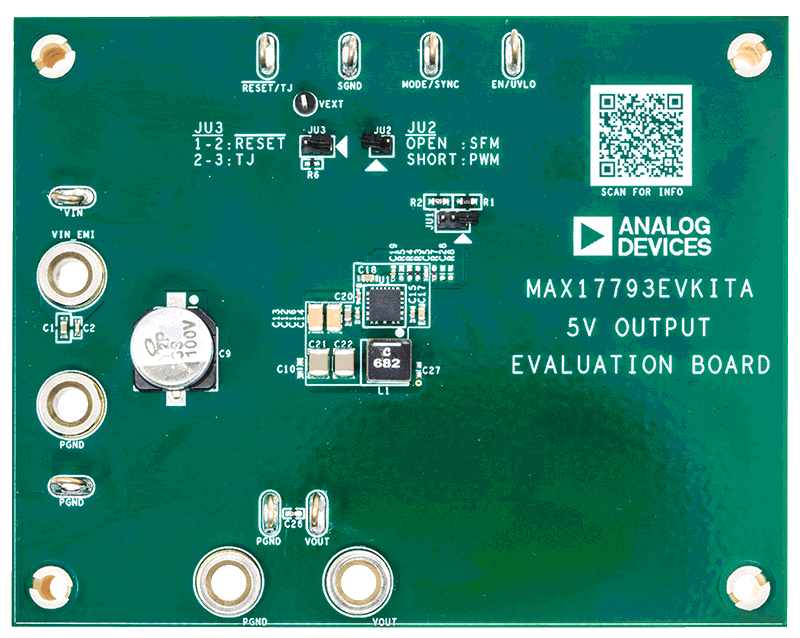

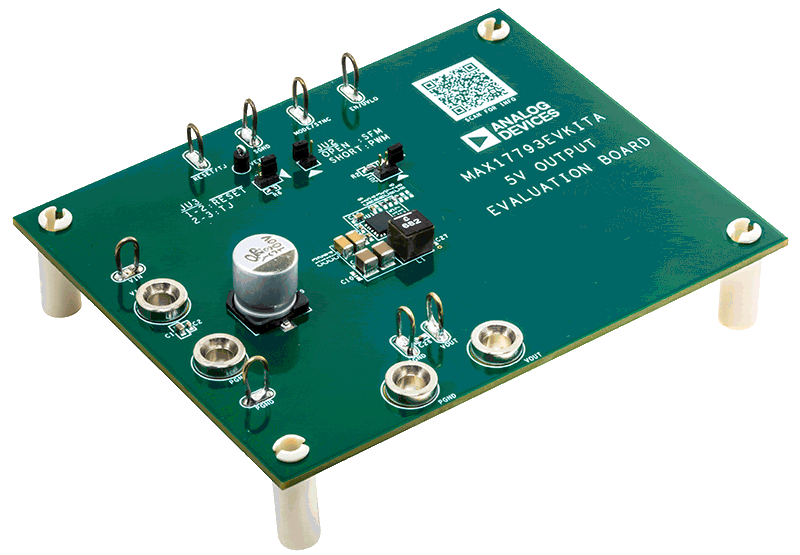

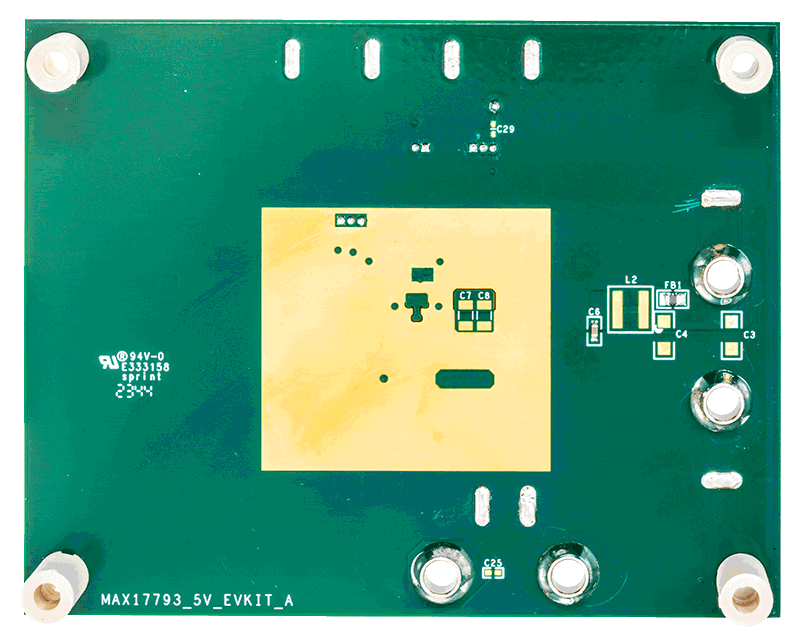

用户手册 1
视频 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
|---|---|---|---|
| MAX17793AFN+ | 18-LFCSP-4X4X0.75 | ||
| MAX17793AFN+T | 18-LFCSP-4X4X0.75 |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
8月 21, 2024 - 2436 ASSEMBLY |
||
| MAX17793AFN+ | 量产 | |
这是最新版本的数据手册
