概览

优势和特点

  • 减少外部元件,降低总体成本
    • 同步操作,效率高
    • 内部补偿,具有较宽输出电压范围
    • 全陶瓷电容,布局紧凑
  • 集成3个DC-DC调节器
    • HV调节器的输入电压范围为4.5V至60V;LV调节器的输入电压范围为2.7V至5.5V。
    • HV调节器的输出调节范围为0.9V至5.5V;LV调节器的输出调节范围为0.75V至4.8V。
    • HV调节器可提供高达1.5A负载电流,LV调节器可提供1A负载电流。
    • 可调节开关频率:HV调节器为250KHz至800KHz,LV调节器为1MHz至4MHz
    • 可编程LV/HV开关频率比(2、3、4、5、6、7、8)
    • HV降压调节器具有EN/UVLO,LV调节器具有EN
  • 降低功耗
    • PFM模式下静态电流为550μA,PWM模式下静态电流为10.2mA
    • 峰值效率高于92%
    • 辅助自举LDO,提高效率
    • PFM模式,轻载时保持高效
    • 7.4μA关断电流
  • 在恶劣工业环境下工作可靠
    • 峰值限流保护
    • 打嗝式过载保护
    • 软启动降低启动期间的浪涌电流(HV调节器可调节)
    • 内置输出电压监测,带有POKH、POKA和POKB
    • 启动时单调进入预偏置负载状态
    • 过热保护
    • -40°C至+125°C工作温度范围

产品详情

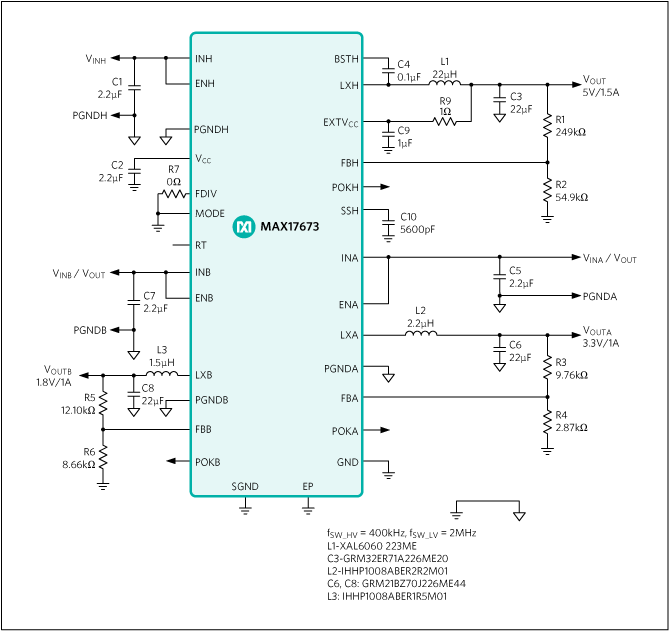

MAX17673电源管理集成电路(PMIC)集成60V高压(HV)、高效同步DC-DC降压调节器和两个5.5V、高效同步DC-DC降压调节器。三个调节器全部提供集成功率MOSFET。

HV调节器工作在4.5V至60V输入电压范围,LV调节器工作在2.7V至5.5V输入电压范围。HV调节器支持高达1.5A负载电流,可在0.9V至5.5V范围内调节输出电压;LV调节器支持高达1A负载电流,可在0.75V至4.8V范围内调节输出电压。

MAX17673在三个调节器中提供独立的峰值电流模式控制、打嗝模式过流保护、ENABLE输入和电源就绪信号。LV调节器的开关频率可在1MHz至4MHz范围内调节,HV调节器可编程为工作在LV调节器的分频开关频率。HV调节器提供可调节软启动功能,而LV调节器则为内部固定软启动。用户可选择使器件工作在脉冲频率调制(PFM)或强制脉宽调制(PWM)模式。

器件采用28引脚、5mm x 5mm TQFN封装,工作在-40°C至+125°C温度范围。

应用

  • 基站电源
  • 配电稳压器
  • FPGA/CPLD电源
  • 高压单板系统
  • 工业控制电源
