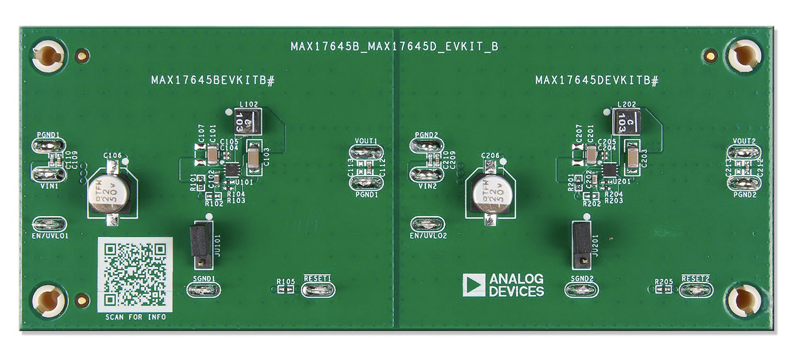

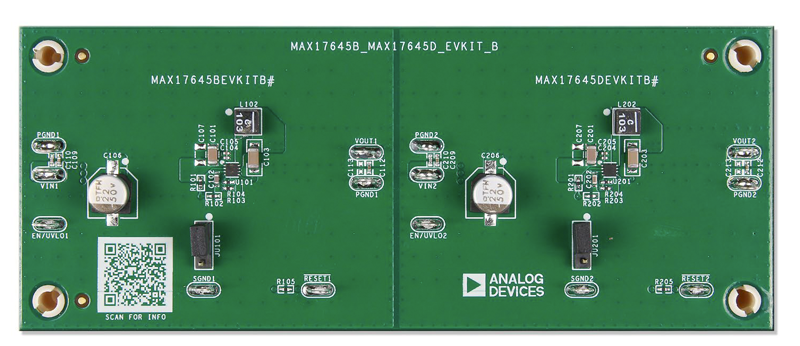

MAX17645
推荐新设计使用4.5V至36V、1A、高效率、同步降压DC-DC转换器
集成MOSFET的高效率、高电压、同步降压DC-DC转换器
- 产品模型
- 4
产品详情
- 减少外部元件数量并降低总成本
- 无肖特基同步操作
- 内部控制环路补偿
- 内部软启动
- 全陶瓷电容,超紧凑布局
- 减少DC-DC稳压器库存数量
- 宽输入电压范围:4.5V至36V
- 可调输出范围为0.9V至VIN的89%
- 提供高达1A的负载电流
- 高效率
- 90%满载效率(VIN = 24V,VOUT = 5V,IOUT = 1A)
- 关断电流:2.2μA(典型值)
- PFM模式下,轻负载效率高(MAX17645D)
- 灵活的设计
- 可编程EN/UVLO阈值
- 单调启动至预偏置输出
- 用于输出状态监控的开漏输出(低电平有效复位)
- 稳定的工作性能
- 内置打嗝模式过载保护
- 过温保护
- 符合CISPR32 Class B规格
- -40°C至+125°C宽环境工作温度范围,-40°C至+150°C结温
MAX17645是一款高效率、高电压、同步降压型DC-DC转换器,集成MOSFET,支持4.5V至36V输入工作范围。它可提供高达1A的负载电流。MAX17645可在650kHz开关频率下工作。MAX17645B在所有负载下都支持脉宽调制(PWM)工作模式。MAX17645D在轻负载下支持脉冲频率调制(PFM)工作模式。输出电压可编程范围为0.9V至VIN的89%。内置控制环路补偿适用于整个输出电压范围,因此无需外部补偿元件。-40°C至+125°C范围内的反馈电压调节精度为±1.1%。
该器件采用峰值电流模式控制架构。采用该架构,并在PWM模式下运行时,该器件使用跨导误差放大器、PWM比较器、高侧电流检测放大器和斜率补偿发生器来设置占空比。在时钟的每个上升沿,高侧MOSFET会导通并保持导通状态,直到达到适当或最大占空比,或者检测到峰值限流值。在高侧MOSFET导通期间,电感电流出现斜升。在开关周期的剩余时间,高侧MOSFET保持关断,低侧MOSFET保持导通,电感电流逐渐下降。在高侧和低侧状态转换之间实施适当的死区时间以避免交叉导通。
固定软启动时间为3.15ms(典型值),有助于用户降低输入冲击电流。该器件还具有使能/欠压保护引脚(EN/UVLO),允许用户在所需的输入电压电平下开启器件。开漏低电平有效RESET功能可在成功完成输出电压调节后向系统提供电源良好信号。
