概览
优势和特点
- 减少外部元件，降低总体成本
- 无外部同步肖特基操作
- 内部补偿元件
- 全陶瓷电容设计，布局紧凑
- 减少DC-DC稳压器库存清单
- 4.5V至36V较宽输入电压范围
- 0.9V至90% VIN可调节输出电压范围
- 400kHz至2.2MHz可调节频率，带外部时钟同步
- 采用20引脚、4mm x 4mm TQFN封装
- 降低功耗
- 94%峰值效率
- PFM和DCM模式，轻载时保持高效
- 辅助自举电源(EXTVCC)，提高效率
- 2.8μA关断电流
- 在恶劣工业环境下工作可靠
- 打嗝式过流保护
- 可调节和单调启动，带预偏置输出电压
- 内置输出电压监测，带RESET (低电平有效)
- 可编程EN/UVLO门限
- 过热保护
- 工业级高温-40°C至+125°C工作温度范围/-40°C至+150°C结温范围
产品详情

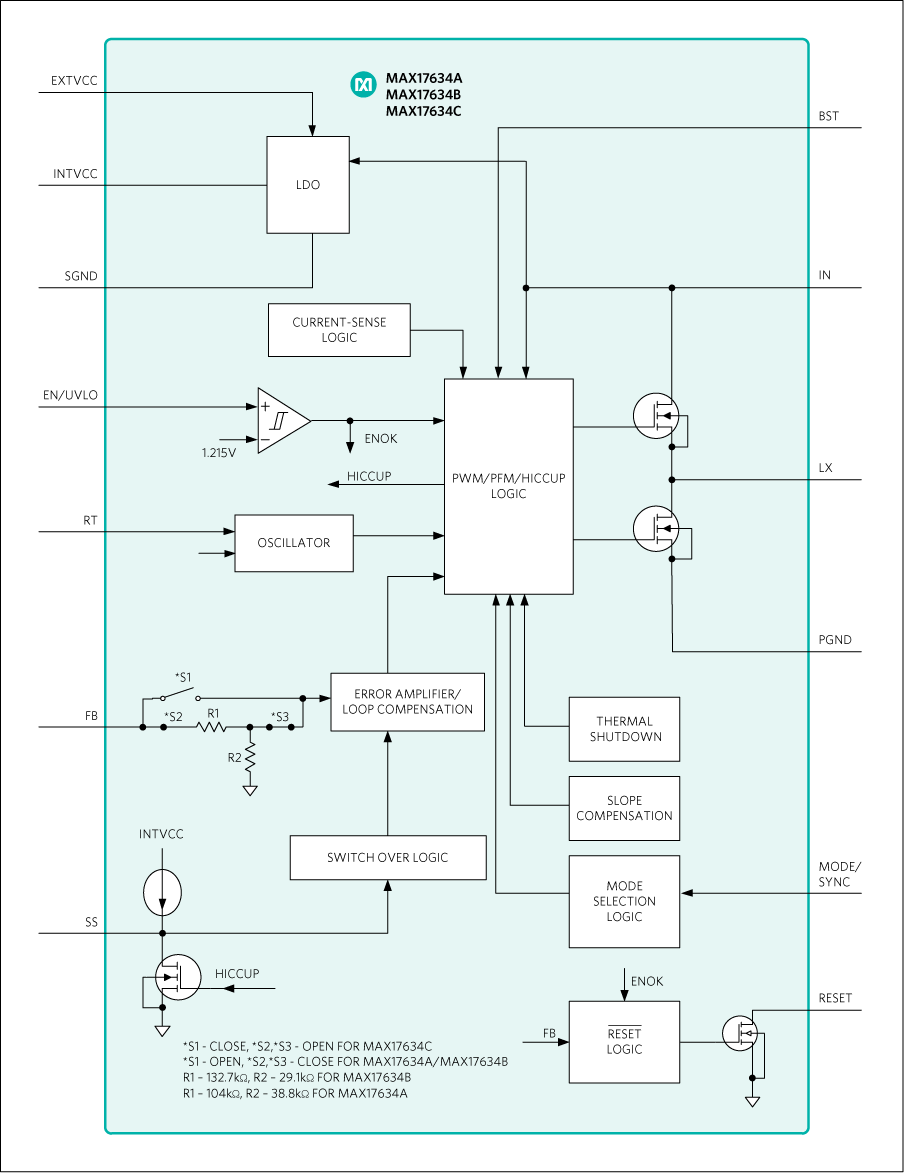

MAX17634x为高效、高压、同步降压型DC-DC转换器，集成MOSFET，工作在4.5V至36V输入电压范围。器件可提供高达4.25A电流。MAX17634有三种版本：MAX17634A、MAX17634B和MAX17634C。MAX17634A和MAX17634B分别为3.3V和5V固定输出电压器件；MAX17634C为可调节输出电压(0.9V至90% VIN)器件。内部补偿覆盖整个输出电压范围，无需外部元件。
MAX17634x采用峰值电流模式控制架构。器件可在强制脉宽调制(PWM)、脉冲频率调制(PFM)或非连续传导模式(DCM)三种开关状态下工作，支持在满载和轻载条件下实现高效率。MAX17634x具有极低最小导通时间，允许高开关频率和较小方案尺寸。
MAX17634x的反馈电压调节精度在-40°C至+125°C温度范围内为±1.3%。器件采用紧凑的20引脚(4mm x 4mm) TQFN封装。该器件可提供仿真模型。
应用
- 工业控制电源
- 通用负载点电源
- 配电稳压器
- 基站电源
- 壁式变压器稳压
- 高压、单板系统
