MAX17633
量产4.5V至36V、3.5A、高效、同步降压型DC-DC转换器
宽范围输入电压、3.5A、内部FET同步Buck转换器,理想用于工业应用
- 产品模型
- 6
产品详情
- 减少外部元件,降低总体成本
- 无肖特基-同步整流
- 内部补偿元件
- 全陶瓷电容设计,布局紧凑
- 减少DC-DC稳压器库存清单
- 4.5V至36V较宽输入电压
- 0.9V至90% VIN可调节输出电压范围
- 整个温度范围内可提供高达3.5A电流
- 400kHz至2.2MHz可调节频率,带外同步
- 采用20引脚、4mm × 4mm TQFN封装
- 降低功耗
- 峰值效率高于90%
- PFM和DCM模式,轻载时保持高效
- 辅助自举电源(EXTVCC),提高效率
- 2.8µA关断电流
- 在恶劣工业环境下工作可靠
- 打嗝式过流保护
- 可调节和单调启动,带预偏置输出电压
- 内置输出电压监测,带有低电平有效RESET引脚
- 可编程EN/UVLO门限
- 过热保护
- 工业级高温-40°C至+125°C工作温度范围/-40°C至+150°C结温范围

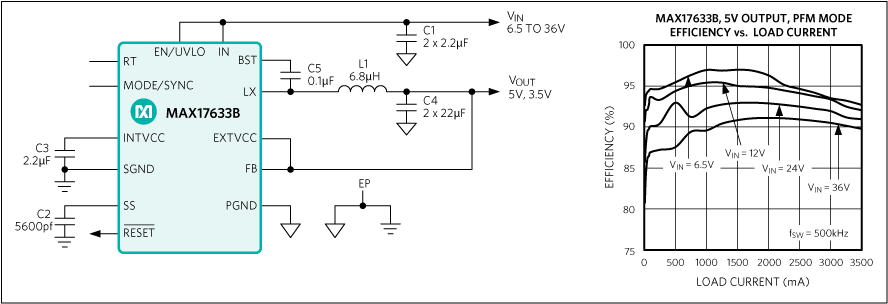

MAX17633系列器件(MAX17633A、MAX17633B和MAX17633C)为高效、高压、同步降压型DC-DC转换器,带集成MOSFET,工作在4.5V至36V输入电压范围。器件可提供高达3.5A电流。MAX17633A和MAX17633B为固定3.3V和5V输出电压器件,MAX17633C为可调节输出电压(0.9V至90% VIN)器件。内置补偿覆盖整个输出电压范围,无需外部元件。
MAX17633采用峰值电流模式控制架构。器件可在强制脉宽调制(PWM)、脉冲频率调制(PFM)或非连续导通模式(DCM)控制方法下工作,支持在满载和轻载条件下实现高效率。MAX17633具有较低最小导通时间,允许高开关频率和较小方案尺寸。
在-40°C至+125°C温度范围内,MAX17633A、MAX17633B和MAX17633C的反馈电压调节精度为±1.3%。器件采用紧凑的20引脚(4mm × 4mm) TQFN封装。提供仿真模式。
应用
- 基站电源
- 配电稳压器
- 通用负载点电源
- 高压单板系统
- 工业控制电源
- 壁式变压器稳压
参考资料
视频 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
MAX17633AATP+ | Thin Quad Flatpack, No Leads | ||
MAX17633AATP+T | Thin Quad Flatpack, No Leads | ||
MAX17633BATP+ | Thin Quad Flatpack, No Leads | ||
MAX17633BATP+T | Thin Quad Flatpack, No Leads | ||
MAX17633CATP+ | Thin Quad Flatpack, No Leads | ||
MAX17633CATP+T | Thin Quad Flatpack, No Leads |
