MAX17630
量产4.5V至36V、1A、高效率、同步降压DC-DC转换器
- 产品模型
- 6
产品详情
- 减少外部元件数量并降低总成本
- 无肖特基同步操作
- 内部补偿元件
- 全陶瓷电容设计,布局紧凑
-
减少DC-DC稳压器库存数量
- 宽输入范围:4.5V至36V
- 可调输出电压范围:0.9V至 VIN的90%
- 在整个温度范围内提供高达1A的电流
- 400kHz至2.2MHz可调频率,具有外部时钟同步功能
- 采用16引脚、3mm x 3mm TQFN封装
-
降低功耗
- 峰值效率:95%
- PFM和DCM模式有助于提高轻负载效率
- 通过辅助自举电源(EXTVCC)提高效率
- 关断电流:2.8μA
-
在恶劣工业环境中可靠运行
- 打嗝模式过载保护
- 具有预偏置输出电压的可调单调启动
- 内置通过低电平有效RESET监控输出电压的功能
- 可编程EN/UVLO阈值
- 过温保护
- 较高的工业级-40°C至+125°C工作温度范围/-40°C至+150°C结温范围

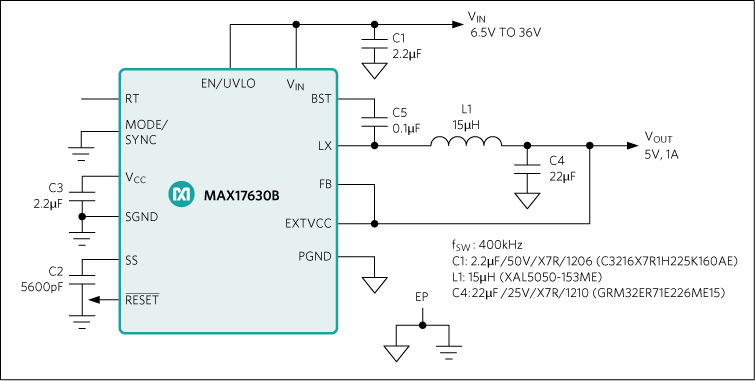

MAX17630是一款高效、高压、同步降压DC-DC转换器,集成MOSFET,可在4.5V至36V输入电压范围内工作。它可以提供高达1A的电流。MAX17630提供三种版本:MAX17630A、MAX17630B和MAX17630C。MAX17630A和MAX17630B分别为3.3V固定输出和5V固定输出器件。MAX17630C为可调输出电压(0.9V至 VIN的90%)器件。内置补偿适用于整个输出电压范围,因此无需外部补偿元件。
MAX17630采用峰值电流模式控制架构。该器件可在强制脉冲宽度调制(PWM)、脉冲频率调制(PFM)或断续导通模式(DCM)下工作,以在满载和轻载条件下实现高效率。MAX17630的最短导通时间较低,支持高开关频率和更小的解决方案尺寸。
MAX17630A/MAX17630B/MAX17630C在-40°C至+125°C范围内的反馈电压调节精度为±1.2%。该器件采用16引脚(3mm x 3mm) TQFN封装。提供仿真模型。
应用
- 工业控制电源
- 通用负载点
- 分布式电源调节
- 基站电源
- 壁式变压器调整
- 高电压单板系统
