MAX17625

量产

集成了MOSFET的2.7V至5.5V、700mA、同步降压转换器

高效的同步降压稳压器可在高性能、宽温度范围和小尺寸之间达到平衡

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 易于使用
    • 2.7V至5.5V输入
    • 0.8V至3.3V可调输出
    • ±1%反馈精度
    • 最高输出电流：700mA
    • 2MHz或4MHz固定工作频率
    • 100%占空比工作
    • 内部补偿
    • 全陶瓷电容
  • 高效率
    • 可选PWM或PFM工作模式
    • 关断电流低至0.1μA（典型值）
  • 灵活的设计
    • 内部软启动和预偏置启动
    • 开漏电源良好输出（PGOOD引脚）
  • 稳定的工作性能
    • 过温保护
    • 过流保护
    • 环境工作温度范围：-40°C至+125°C/结温范围：-40°C至+150°C

MAX17625和MAX17626是高频同步降压DC-DC转换器，集成了在2.7V至5.5V输入电压范围内工作的MOSFET和补偿元件。MAX17625和MAX17626支持高达700mA的负载电流，允许使用小型、低成本的输入和输出电容器。输出电压的可调范围为0.8V至3.3V。

当EN引脚置位时，内部上电序列使误差放大器基准电压斜升，引发输出电压软启动。FB引脚通过电阻分压器监控输出电压。这些器件根据上电时MODE引脚的状态选择PFM或强制PWM模式。一旦将EN引脚拉至低电平，器件即会进入关断模式并且仅消耗0.1µA（典型值）的待机电流。

这些器件使用内部补偿、固定频率的峰值电流模式控制方案。在内部时钟的下降沿，高侧pMOSFET会导通，并在正常工作期间至少继续保持导通状态到时钟的上升沿（持续40ns）。内部误差放大器将反馈电压与固定的内部基准电压进行比较并产生误差电压。PWM比较器将误差电压与电流检测电压和斜率补偿电压之和进行比较后，设置导通时间。在pMOSFET导通期间，电感器电流出现斜升。在开关周期的剩余时间（关断时间）内，pMOSFET保持关断，而低侧nMOSFET导通。在关断期间，随着电感电流斜降，电感释放存储的能量，向输出提供电流。在过载条件下，逐周期限流功能通过关断高侧pMOSFET和导通低侧nMOSFET来限制电感峰值电流。

应用

  • 工厂自动化
  • 个人电子设备
  • 负载点电源
MAX17625
集成了MOSFET的2.7V至5.5V、700mA、同步降压转换器

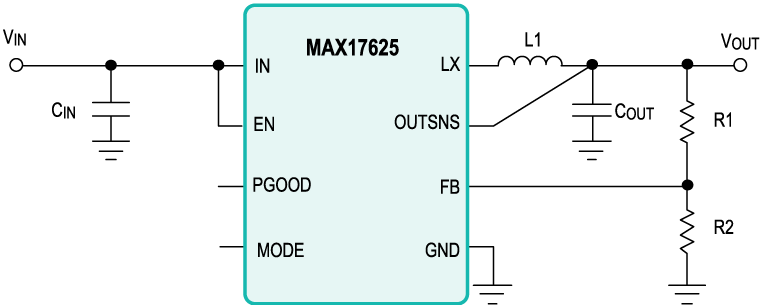

MAX17625 Functional Block Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

EE-Sim Power®工具 1

EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计，包括原理图、BOM（采用市售部件）、时域和频域仿真。您可以下载自定义原理图，在独立EE-Sim OASIS仿真器中进一步分析，其中采用SIMPLIS和SIMetrix SPICE引擎。

立即开始EE-Sim

评估套件

eval board
schematic 1
MAX17625EVKIT

MAX17625/MAX17626转换器评估套件

立即购买 更多内容

特性和优点

  • 输入电压范围：2.7V至5.5V
  • MAX17625提供90.6%的高效率（VIN = 3.3V，VOUT = 1.2V，IOUT = 400mA）
  • MAX17626提供94.5%的高效率（VIN = 5V，VOUT = 3.3V，IOUT = 500mA）
  • 负载电流高达700mA
  • 2MHz固定开关频率(MAX17625)
  • 4MHz固定开关频率(MAX17626)
  • 可选择脉冲宽度调制(PWM)和脉冲频率调制(PFM)工作模式
  • 1ms内部软启动时间
  • 通过将上拉电阻连接到相应的输入电压提供电源良好(PGOOD)输出
  • 薄型表贴元件
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAX17625/MAX17626评估套件（EV套件）设计可靠，用于评估MAX17625/MAX17626转换器的性能。每个器件都采用2.7V至5.5V的输入电压，并提供高达700mA的输出电流。这些器件经过配置，可通过评估套件展示优化性能和元件尺寸。

MAX17625转换器在2MHz的开关频率下提供高达700mA的电流。该转换器配置为通过2.7V至5.5V输入提供1.2V输出。

MAX17626转换器在4MHz的开关频率下提供高达700mA的电流。该转换器配置为通过3.6V至5.5V输入提供3.3V输出。

该评估套件具有选择工作模式(PWM/PFM)、使能输入和PGOOD信号的功能。MAX17625/MAX17626转换器数据手册提供完整的部件说明，在使用评估套件之前应同时参阅该数据手册。



应用

  • 工厂自动化
  • 个人电子设备
  • 负载点电源

eval board
schematic 2
MAX17626EVKIT

MAX17625/MAX17626转换器评估套件

立即购买 更多内容

特性和优点

  • 输入电压范围：2.7V至5.5V
  • MAX17625提供90.6%的高效率（VIN = 3.3V，VOUT = 1.2V，IOUT = 400mA）
  • MAX17626提供94.5%的高效率（VIN = 5V，VOUT = 3.3V，IOUT = 500mA）
  • 负载电流高达700mA
  • 2MHz固定开关频率(MAX17625)
  • 4MHz固定开关频率(MAX17626)
  • 可选择脉冲宽度调制(PWM)和脉冲频率调制(PFM)工作模式
  • 1ms内部软启动时间
  • 通过将上拉电阻连接到相应的输入电压提供电源良好(PGOOD)输出
  • 薄型表贴元件
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAX17625/MAX17626评估套件（EV套件）设计可靠，用于评估MAX17625/MAX17626转换器的性能。每个器件都采用2.7V至5.5V的输入电压，并提供高达700mA的输出电流。这些器件经过配置，可通过评估套件展示优化性能和元件尺寸。

MAX17625转换器在2MHz的开关频率下提供高达700mA的电流。该转换器配置为通过2.7V至5.5V输入提供1.2V输出。

MAX17626转换器在4MHz的开关频率下提供高达700mA的电流。该转换器配置为通过3.6V至5.5V输入提供3.3V输出。

该评估套件具有选择工作模式(PWM/PFM)、使能输入和PGOOD信号的功能。MAX17625/MAX17626转换器数据手册提供完整的部件说明，在使用评估套件之前应同时参阅该数据手册。



应用

  • 工厂自动化
  • 个人电子设备
  • 负载点电源
MAX17625EVKIT
MAX17625/MAX17626转换器评估套件

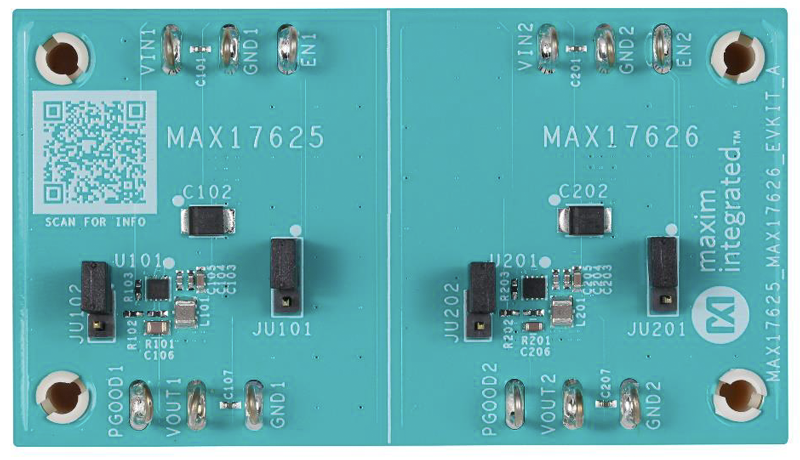

MAX17625EVKIT, MAX17626EVKIT: Board Photo
MAX17626EVKIT
MAX17625/MAX17626转换器评估套件
MAX17625EVKIT, MAX17626EVKIT: Board Photo
