概览

优势和特点

  • 可靠保护减降低系统停工风险
    • 宽输入电压范围:+4.5V至+60V
    • 热插拔容限,无需TVS,可承受高达35V输入电压
    • 可承受低至-65V的负向电压
    • 260mΩ(典型值)低RON
    • 反向电流保护
    • 热过载保护
    • -40°C至+125°C扩展级温度范围
  • 灵活设计提供设计重复使用率,较少重复验证
    • 可调节OVLO和UVLO门限
    • 可编程正向限流:在整个温度范围内,0.1A至0.2A时的精度为±5%,0.2A至1.0A时的精度为±3%
    • 可编程过流故障响应
    • 自动重试、连续限流和闭锁模式
    • 平稳电流转换
  • 节省电路板面积,减少外部BOM
    • 12引脚、3mm x 3mm、TDFN-EP封装
    • 集成FET

产品详情

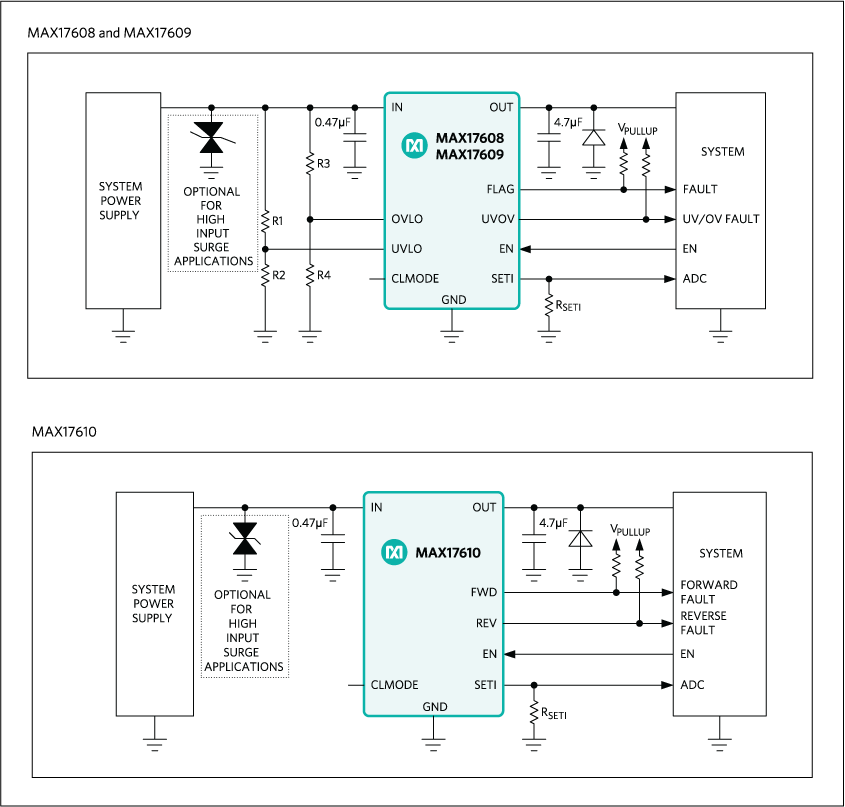

MAX17608/MAX17609/MAX17610可调节过压、过流保护器件是系统保护的理想选择,可承受高达+60V和-65V的正/负输入故障电压,内置FET RON仅为260mΩ(典型值)。

器件的过压保护范围为5.5V至60V,欠压保护范围为4.5V至59V。输入过压锁定(OVLO)和欠压锁定(UVLO)门限可以由外部电阻设置。此外,器件提供4V(典型值)内部输入欠压门限。

器件具有高达1A的可编程限流保护,能够在控制启动浪涌电流的同时对输出大电容充电。通过在SETI引脚和GND之间连接电阻,可设置限流门限。当器件电流达到设置门限时,器件通过调节FET电阻,防止电流进一步升高。器件可编程三种不同的限流模式:自动重试、连续限流和闭锁模式。SETI引脚电压与通过器件的瞬态电流成比例,由ADC读取。

MAX17608和MAX17610阻止反向电流(即从OUT流向IN的电流),而MAX17609允许电流反向流动。器件具有热关断保护,防止过大功耗。

器件采用小尺寸、12引脚(3mm x 3mm) TDFN-EP封装,工作在-40°C至+125°C扩展级温度范围。

应用

  • 状态监测
  • 工厂传感器
  • 工业应用:PLC、网络控制模块、电池供电模块等
  • 过程检测仪表
  • 传感器系统
  • 称重与计量系统

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
