MAX17523

具有OV、UV、反向电压保护的4.2V至36V、1A限流器

更多 showmore-icon

业界高度集成的OCP和OVP解决方案,具有更强大的反向电流阻断能力

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 工业电源保护提高了稳健性
    • 宽输入电源电压范围:+4.5V至+36V (MAX17523),+4.2V至+36V
    • 负输入容差达-36V
    • 低RON:190mΩ(典型值)
    • 反向流动控制输入
    • 热过载保护
    • 扩展后的温度范围为-40°C至+125°C
  • 灵活的设计选项简化了设计
    • 可调OVLO和UVLO阈值
    • 可编程正向限流值:0.15A至1A
    • 可编程过流故障响应:自动重试、闭锁和连续模式
    • 双使能输入:EN和高压低电平有效HVEN
  • 节省空间
    • 16引脚、3mm x 3mm、TQFN封装
更多细节
show more Icon

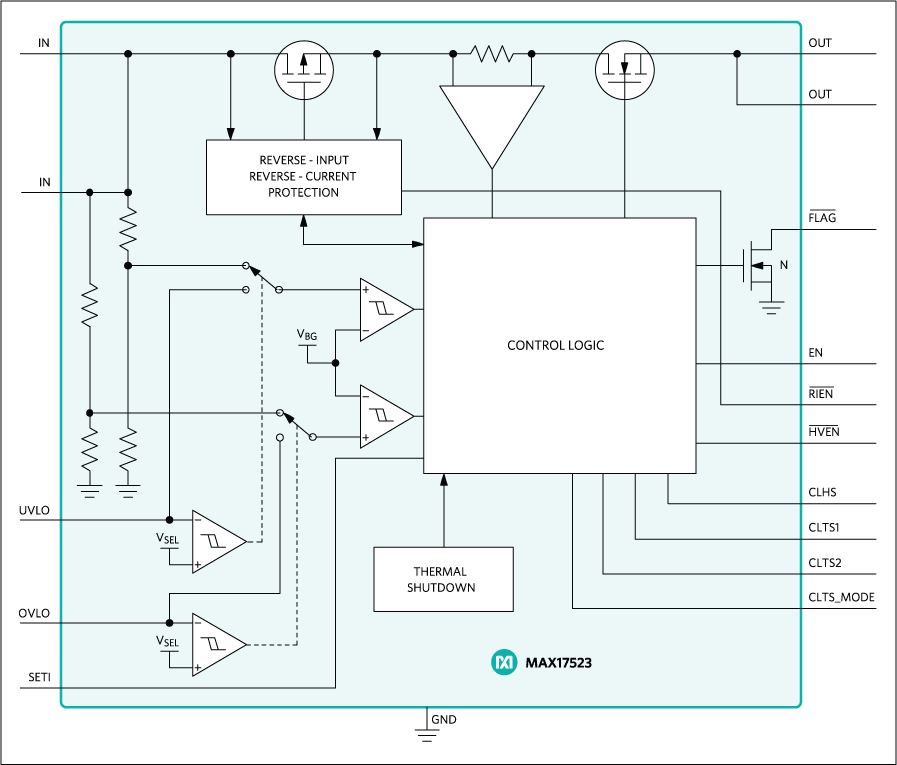

Olympus系列IC是业界超小且功能强大的集成系统保护解决方案。MAX17523/MAX17523A可调过压和过流保护器件非常适合用于为系统提供高达±40V的正负输入电压故障保护,并且具有190mΩ(典型值)的低RON集成FET。

MAX17523的可调过压范围为6V至36V,可调欠压范围为4.5V至24V。MAX17523A的可调过压范围为6V至36V,可调欠压范围为4.2V至24V。过压闭锁(OVLO)和欠压闭锁(UVLO)阈值使用可选的外部电阻进行设置。出厂预设的内部OVLO阈值为33V(典型值),预设的内部UVLO阈值为19V(典型值)。

MAX17523/MAX17523A还具有高达1A的可编程限流保护功能。该器件可设置为在发生过流事件时进入自动重试、闭锁或连续故障响应模式。当设置为自动重试模式时,一旦电流达到阈值,MAX17523/MAX17523A会在21ms(典型值)消隐时间后关闭,并在重试期间保持关闭状态。当设置为闭锁模式时,器件会在消隐时间后处于闭锁状态。当设置为连续模式时,器件会连续限制电流。MAX17523/MAX17523A还具有反向电流和热关断保护功能。

MAX17523和MAX17523A采用小型16引脚(3mm x 3mm) TQFN封装。MAX17523在-40°C至+125°C扩展温度范围内工作



应用

  • 状态监测
  • 工厂传感器
  • 过程分析
  • 过程检测仪表
  • 传感器系统
  • 称重与计量系统

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX17523ATE+
  • HTML
  • HTML
MAX17523ATE+T
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

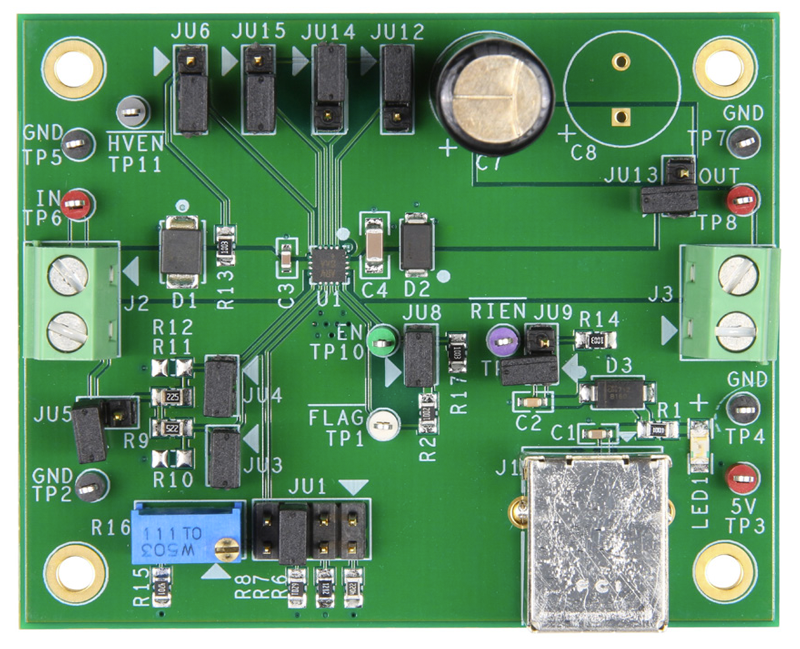

MAX17523AEVKIT

MAX17523A评估套件

zoom

MAX17523AEVKIT

MAX17523A评估套件

MAX17523A评估套件

特性和优点

  • 工作电压范围:4.2V至36V
  • 在输入端子上提供一个TVS二极管,在输出端子上提供一个肖特基二极管
  • 内部UVLO编程为18.5V
  • 内部OVLO编程为33V
  • 评估三种限流类型:限流阈值、OVLO和UVLO
  • 可通过跳线配置限流(默认选择为1A)
  • 限流模式默认设置为自动重试
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAX17523A评估套件(EV套件)是一款装配完成且经过测试的电路板,用于演示MAX17523A,这是一款4.2V至36V、1A限流器,具有OV、UV和反向电压保护功能,采用16引脚TQFN封装。该评估套件在输入端集成TVS二极管,在输出端集成肖特基二极管。该评估套件采用4.2V至36V输入电源。

评估套件电路可配置为演示器件的不同限流类型、可调过压、欠压以及不同的限流阈值。

MAX17523EVKIT

MAX17523评估套件

zoom

MAX17523EVKIT

MAX17523评估套件

MAX17523评估套件

特性和优点

  • 工作电压范围:4.5V至36V
  • 集成TVS二极管和肖特基二极管
  • 评估三种限流类型、限流阈值、OVLO和UVLO
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAX17523评估套件(EV套件)是一款装配完成且经过测试的电路板,用于演示MAX17523可调过流和过压保护器。该评估套件在输入端集成TVS二极管,在输出端集成肖特基二极管。该评估套件采用4.5V至36V输入电源。

评估套件电路可配置为演示器件的不同限流类型、可调过压、欠压和限流阈值。



应用

  • 状态监测
  • 工厂传感器
  • 过程分析
  • 过程检测仪表
  • 传感器系统
  • 称重与计量系统
