概览
优势和特点
- 减少外部元件数量并降低总成本
- 无肖特基同步操作
- 提供内部补偿，以实现任何输出电压
- 全陶瓷电容设计，布局紧凑
- 减少DC-DC稳压器库存数量
- 宽输入范围：4.5V至60V
- 可调输出：0.9V至0.9 × VIN输出
- 在温度范围内连续1.5A电流
- 400kHz至2.2MHz可调开关频率，具有外部同步功能
- 降低功耗
- 峰值效率：94%
- 辅助自举LDO，提高效率
- 关断电流：4.65μA
- 在恶劣工业环境中可靠运行
- 打嗝模式过载保护
- 可调软启动
- 内置通过RESET监控输出电压的功能
- 可编程EN/UVLO阈值
- 单调启动进入预偏置负载状态
- 过温保护
- 较高的工业级-40°C至+125°C工作温度范围/-40°C至+150°C结温范围
产品详情

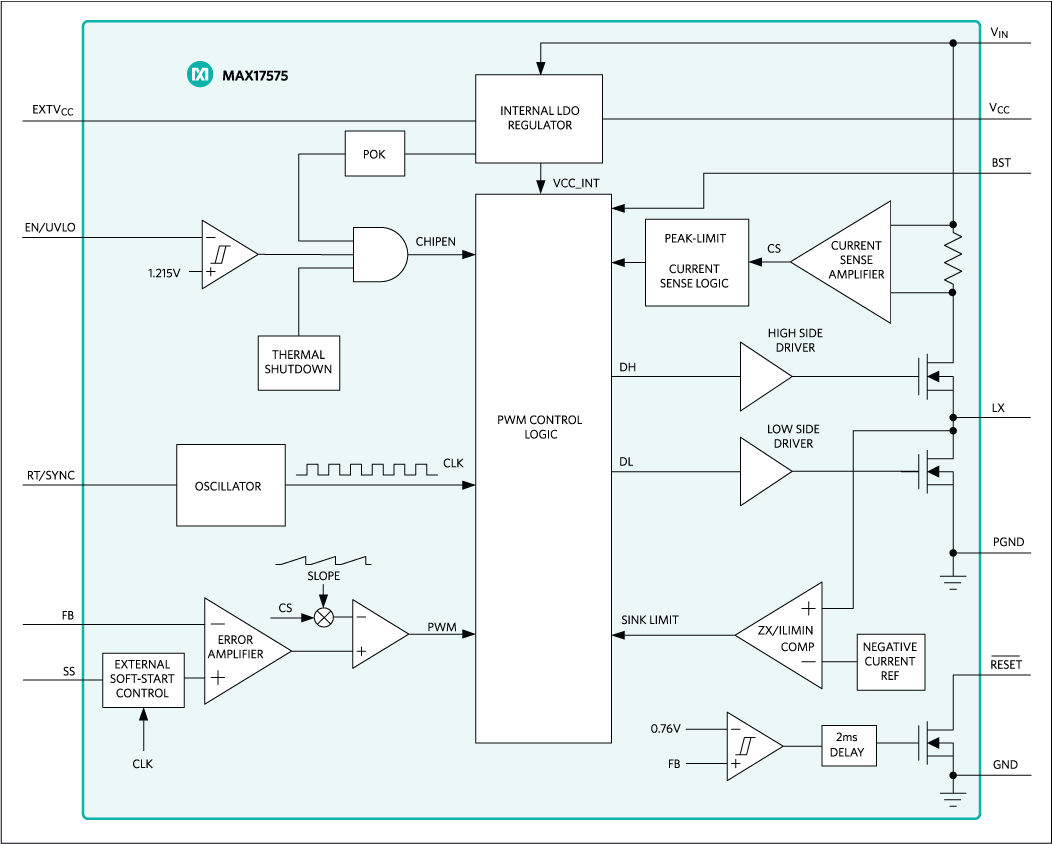

MAX17575是一款高效、高压、同步降压型DC-DC转换器，集成MOSFET，可在4.5V至60V输入电压下工作。该转换器可提供高达1.5A的电流并产生0.9V至0.9 x VIN的输出电压。在-40°C至+125°C范围内，反馈(FB)电压精确到±1.2%以内。整个输出电压范围内提供内置补偿，因此无需外部元件。MAX17575采用峰值电流模式控制架构，可在固定频率强制PWM模式下工作。MAX17575的最短导通时间很低，支持高开关频率和小尺寸解决方案。
该器件采用12引脚(3mm × 3mm) TDFN封装。提供仿真模型。
应用
- 基站电源
- 分布式电源调节
- 通用负载点
- 高电压单板系统
- 工业控制电源
- 壁式变压器调整
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
